眾拳劍齒虎STM8程序0-20mA實驗程序分享

ID:170279 · 發表于 2017-11-24 10:29

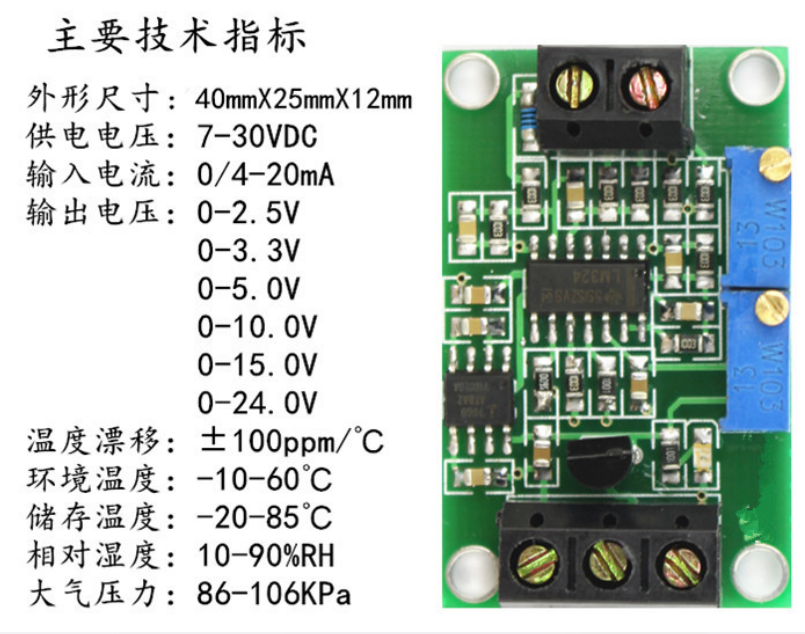

0/4-20mA 電流信號轉電壓信號模塊技術指標

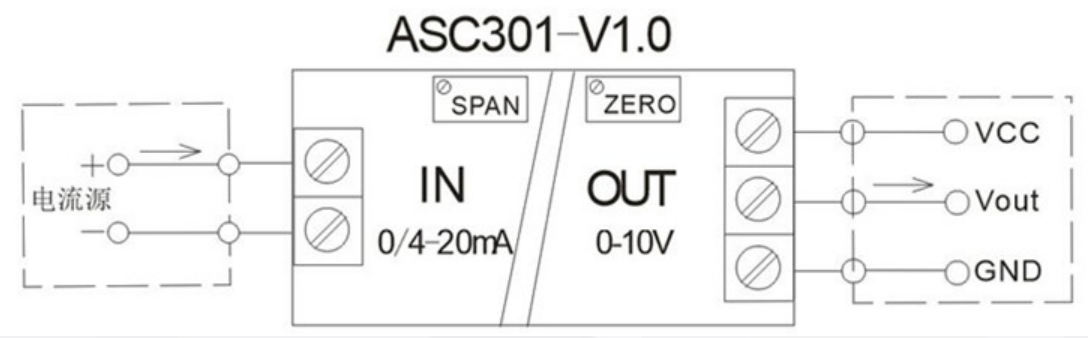

0/4-20mA 電流信號轉電壓信號模塊標定方法

1、調節零點：  輸入端IN輸入0/4mA電流信號，使用一字螺絲刀調節ZERO電位器，
            使Vout端電壓輸出為0。
2、調節滿量程：輸入端IN輸入20mA電流信號，使用一字螺絲刀調節SPAN電位器，
            使Vout端電壓輸出為您所需要的值（比如0~3.3V，此時調節為3.3V）。
3、如果零點和滿量程有偏差，反復調節零點電位器和滿量程電位器即可，調試結束。

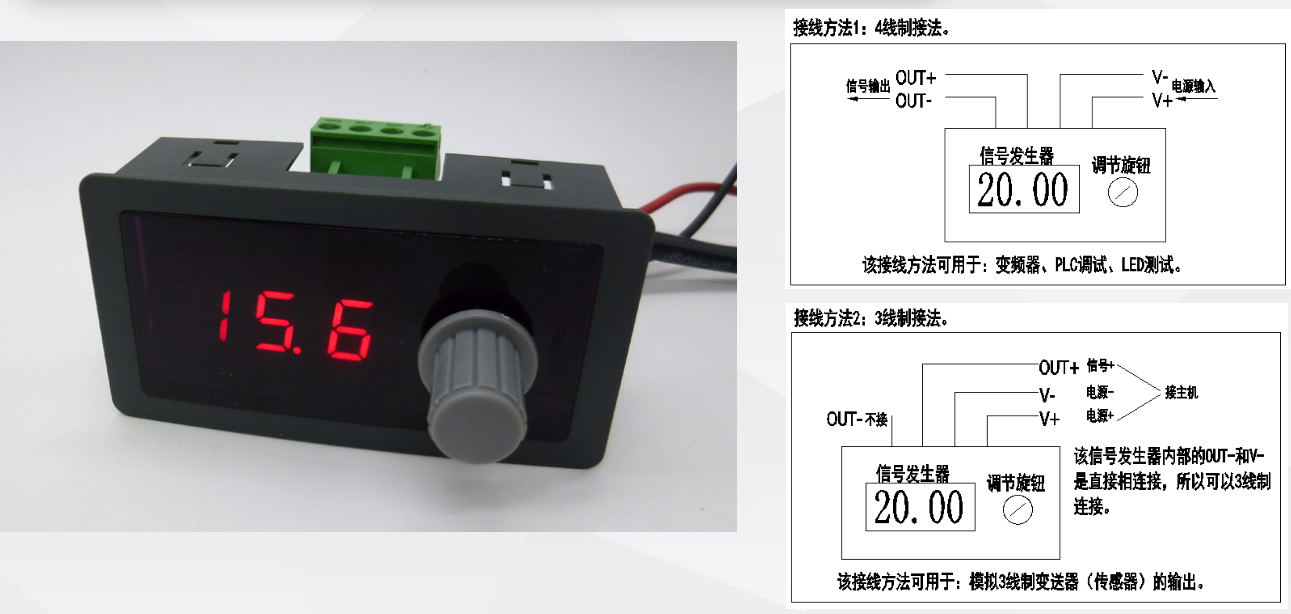

0/4-20mA信號發生器接線方法

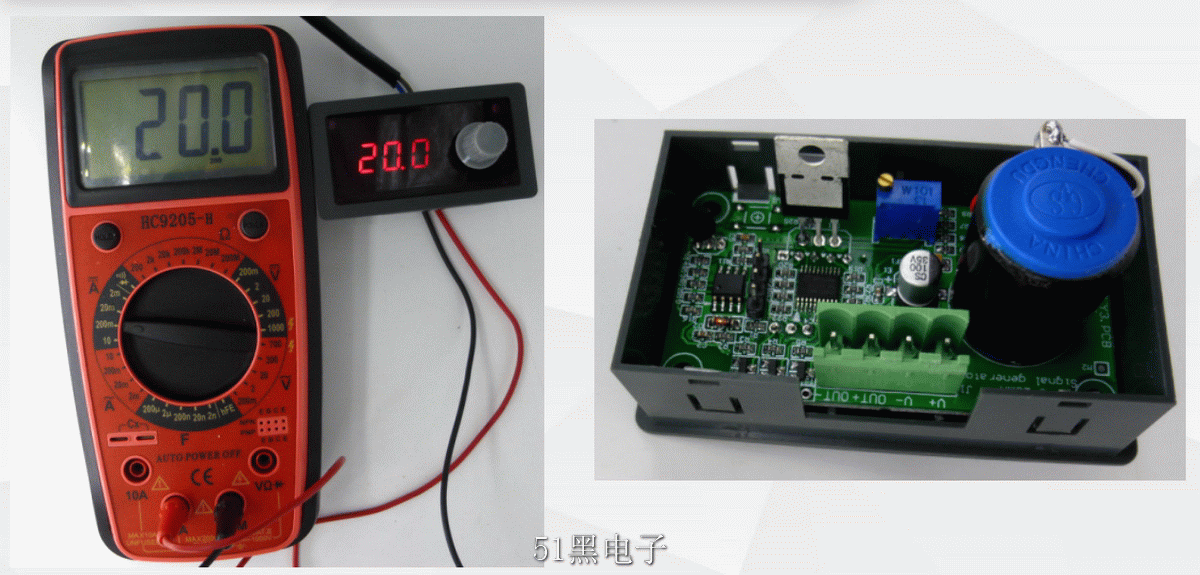

0/4-20mA信號發生器標定方法

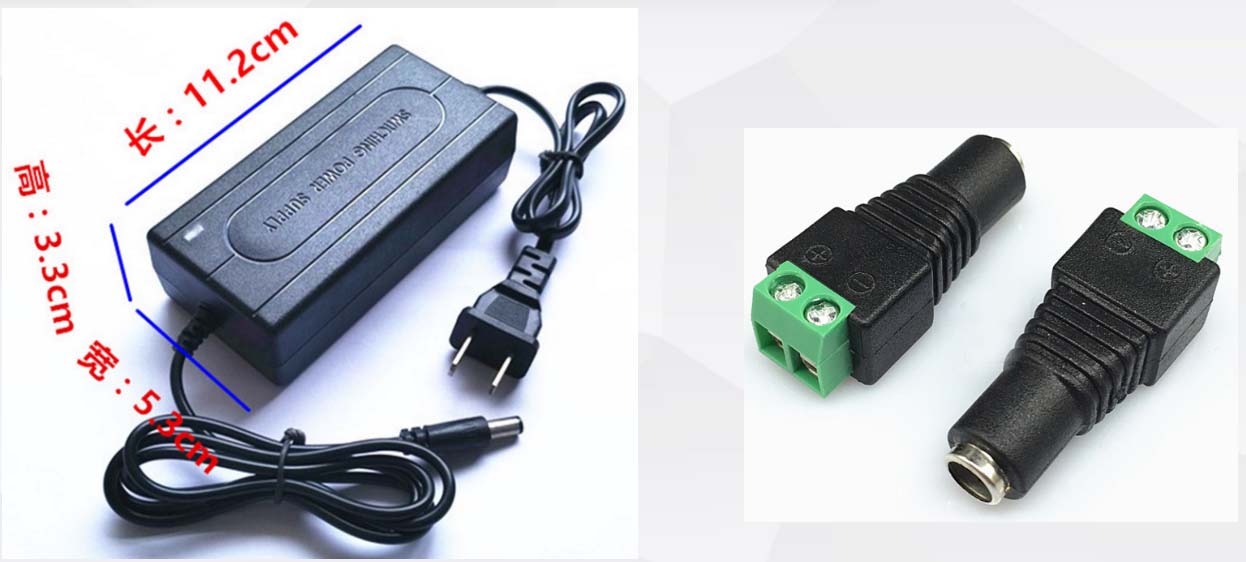

DC 24V2A電源適配器直流穩壓電源

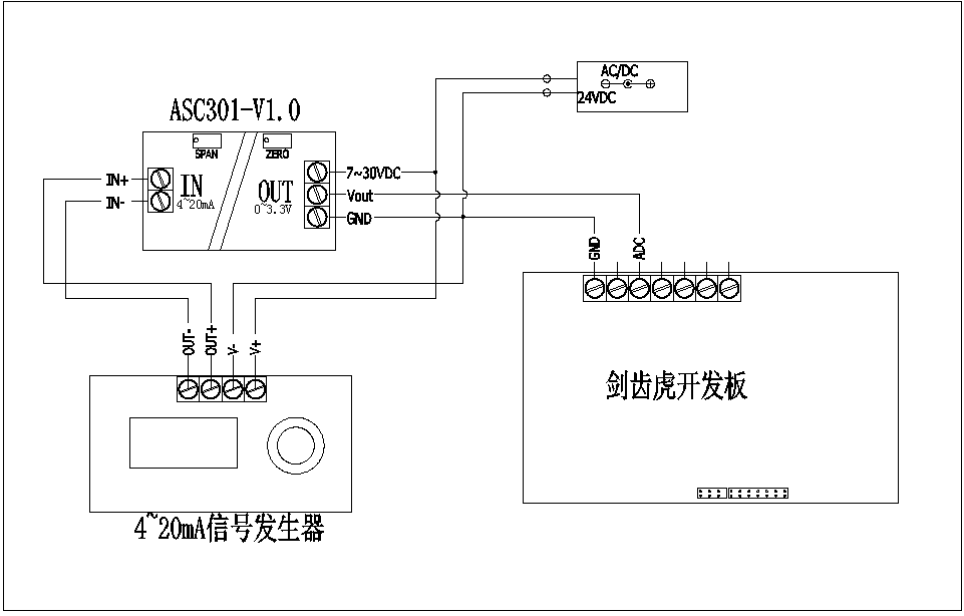

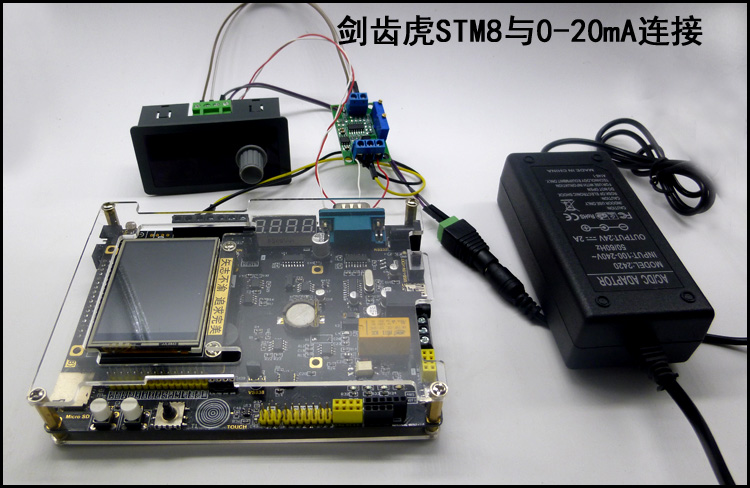

開發板采集0/4-20mA電流信號連接方法

單片機源程序如下:

/***********************************************************************
* 說明: 電位器ADC輸入實驗
* 開發平臺: 劍齒虎STM8開發板
*
* 作者: 劉洋張殿東
* 版本: V1.0
* 日期: 2016-05-03
*
* IAR開發環境版本 V2.20.1
* ST庫函數 版本 V2.2.0
***********************************************************************/
#include "pbdata.h"//引入自定義公共頭文件
void BSP_Configuration(void);//硬件初始化函數聲明
/***********************************************************************
* 函數 名: main
* 功能說明: c程序入口
* 形參：無
* 返回值: 錯誤代碼(無需處理)
***********************************************************************/
int main(void)
{
BSP_Configuration();//硬件驅動初始化函數
while(1)//主程序循環，反復執行循環體里的語句
{
DLXH_Demo();
delay_ms(1000);
}
}
/***********************************************************************
* 函數 名: BSP_Configuration
* 功能說明: 初始化硬件設備。只需要調用一次。該函數配置CPU寄存器和外設的寄存器并初始化一些全局變量。
* 形參：無
* 返回值: 無
***********************************************************************/
void BSP_Configuration(void)
{
CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1);//時鐘速度為內部16M，1分頻，
UART1_Congfiguration();//調用RS232串口1初始化函數
LED_Init();//調用LED初始化函數
DLXH_Configuration();//電位器模擬量通道配置
rim();//打開總中斷
}
/*斷言函數：它的作用是在編程的過程中為程序提供參數檢查*/
#ifdef USE_FULL_ASSERT
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

0-20mA電流信號采集代碼下載：

眾拳劍齒虎STM8程序0-20mA實驗程序.zip (1.5 MB, 下載次數: 49)

ID:915987 · 發表于 2021-5-5 17:50

學習下，不知道是什么環境的IAR/stvp

ID:915987 · 發表于 2021-5-5 17:51

學習下STM8S，看下例程，不知道是什么平臺的。
