參考前輩大蝦的資料，用Atmega128A對PS2無線手柄進行解碼，并在8位數碼管上顯示按鍵值
自己總結如下：
蹬蹬蹬。。。主角登場：

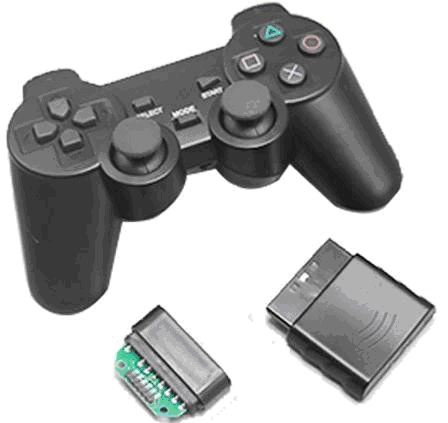

無線PS2手柄+遙控接收器+便于接線的轉接板

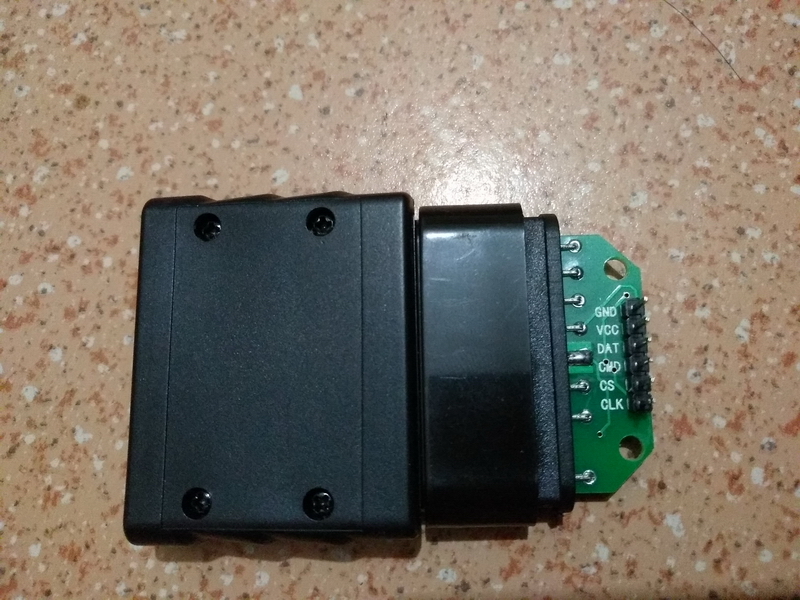

遙控接收器和轉接板插接在一起后的樣子
轉接板上的接線引腳有以下幾個：
DAT->手柄到單片機 同步傳送于時鐘下降沿 時序圖中的DI
CMD->單片機到手柄 同步傳送于時鐘下降沿 時序圖中的DO
CS->提供手柄觸發信號，通訊期間處于低電平
CLK->時鐘信號，由單片機發出
引用其他資料的說明如下：

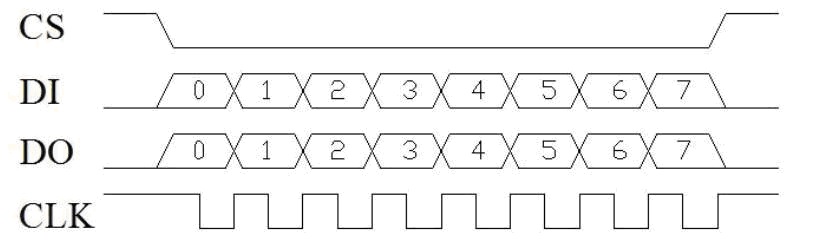

1.“通訊過程中， 一串?dāng)?shù)據通訊完成后 CS 才會由低轉高，不是 1 個字節通訊完成后就由低轉高，在通訊期間，一直處于低電平。”
2.“在時鐘下降沿時，完成數據的發送與接收，發送和接收是同時完成的。當單片機想讀手柄數據或向手柄發送命令時，將會拉低 CS 線電平，并發出一個命令“0x01”；手 柄會回復它的 ID “0x41=綠燈模式，0x73=紅燈模式”；在手柄發送 ID 的同時，單片機將傳送 0x42,請求數據；隨后手柄發送出 0x5A，告訴單片機‘數據來了’”
3.“一個通訊周期有 9 個字節（8 位），這些數據是依次按位傳送”
以上說白了就是：
按照時序圖，每次通訊周期，都是先給手柄（也就是單片機給接收器）通過CMD引腳（DO）依次發9組數據，分別是：
0x01,0x42,0x00,0x00,0x00,0x00,0x00,0x00,0x00
與此同時，通過DAT引腳（DI）收到相對位的9組數據，程序中我將收到的數據存在了re_code[ ]這個數組中；
手柄上的按鍵碼值被存儲的位置如下：
re_code[3]==0xEF //左4個按鍵的 上
re_code[3]==0xBF //左4個按鍵的 下
re_code[3]==0x7F //左4個按鍵的 左
re_code[3]==0xDF //左4個按鍵的 右
re_code[3]==0xFE //SELECT鍵
re_code[3]==0xF7 //START鍵
re_code[4]==0xEF //右4個按鍵的 △
re_code[4]==0xBF //右4個按鍵的 ×
re_code[4]==0x7F //右4個按鍵的 □
re_code[4]==0xDF //右4個按鍵的 ○
re_code[4]==0xFB //左1,2個按鍵的 L1
re_code[4]==0xFE //左1,2個按鍵的 L2
re_code[4]==0xF7 //右1,2個按鍵的 R1
re_code[4]==0xFD //右1,2個按鍵的 R2
沒有按鍵按下時，以上各位數組中的值為FF，按鍵按下數組值變化，并且支持按鍵組合鍵值輸出。
當手柄MODE LED燈不亮?xí)r，左右搖桿功能等同左四右四按鍵
當按下MODE鍵手柄MODE LED紅燈亮起
這個時候，左右兩個搖桿就能線性輸出了，有點像汽車油門有個逐漸變化量
左右搖桿處于中位時的左右值為80，上下值為7F
re_code[5] 00——80——FF 右搖桿從左到右
re_code[6] 00——7F——FF 右搖桿從上到下
re_code[7] 00——80——FF 左搖桿從左到右
re_code[8] 00——7F——FF 左搖桿從上到下
--------------------------------------------------------------------------------------------------
數碼管從左至右每2位對應的分別是
左搖桿的左右值（re_code[7] 里的值）
左搖桿的上下值（re_code[8] 里的值）
左4個按鍵的鍵值（re_code[3] 里的值）
右4個按鍵及側面LR的鍵值（re_code[4] 里的值）

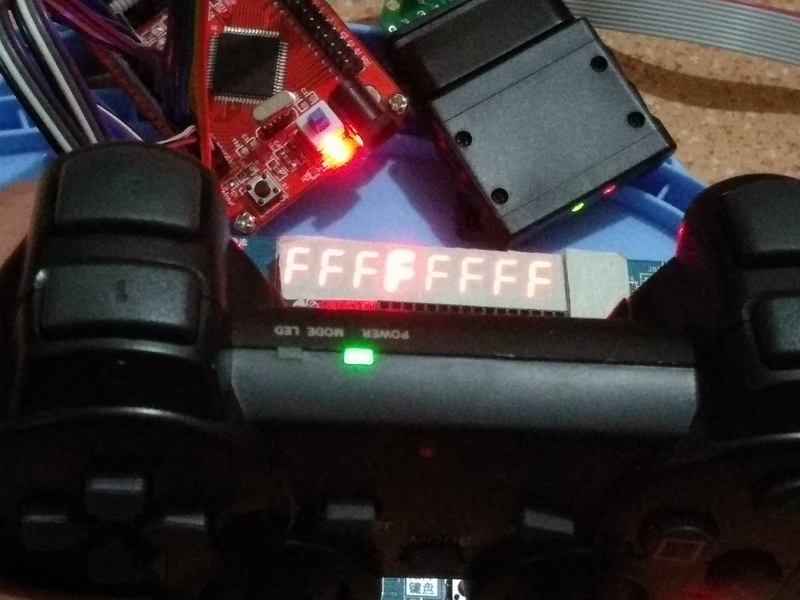

正常模式時，如圖左側的小紅燈（MODE LED）不亮，頭四位數碼管不會變化只顯示FFFF

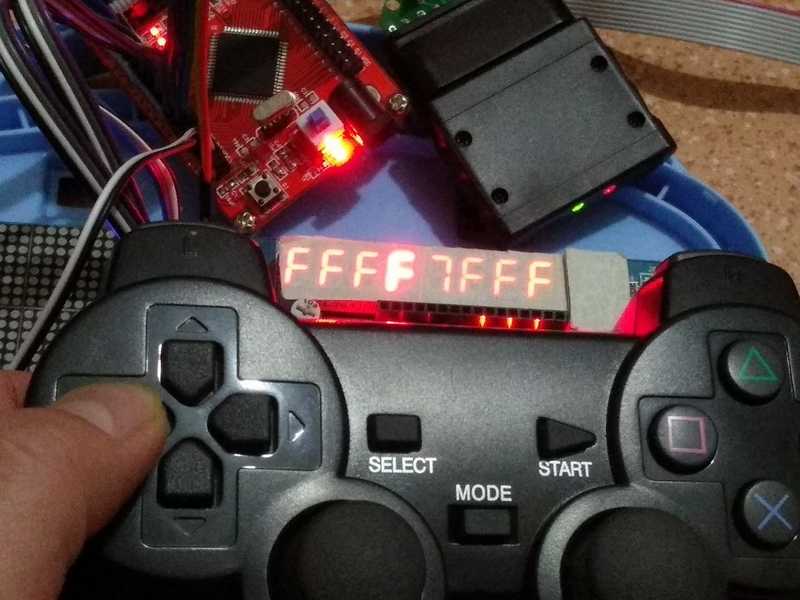

按下←鍵的顯示

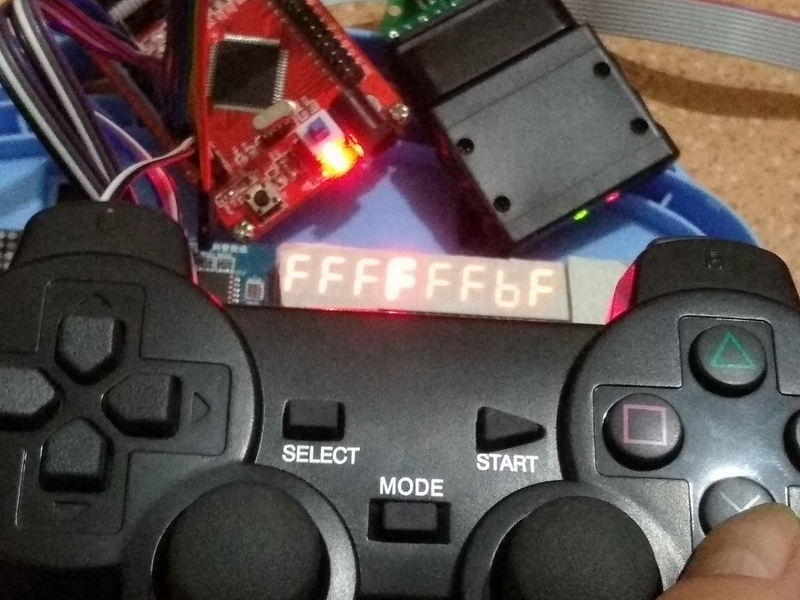

按下右側 “×” 鍵的鍵值顯示

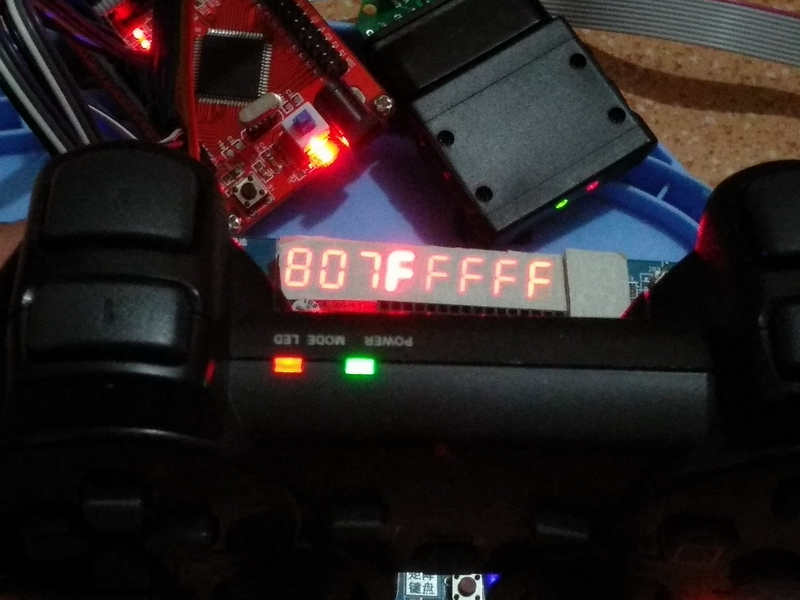

按下【MODE】按鈕，小紅燈亮起，搖桿處于中間位置時的數碼管顯示
807F就顯示了左側搖桿位于中位的左右值和上下值

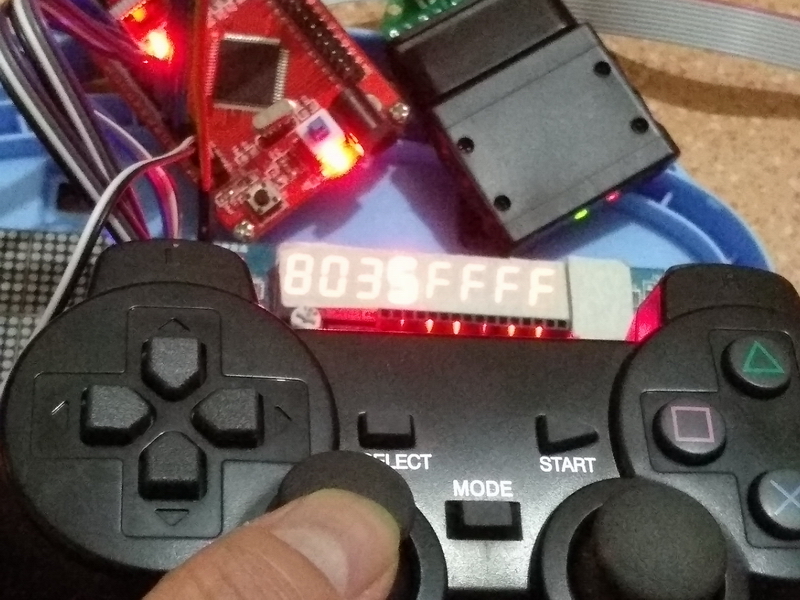

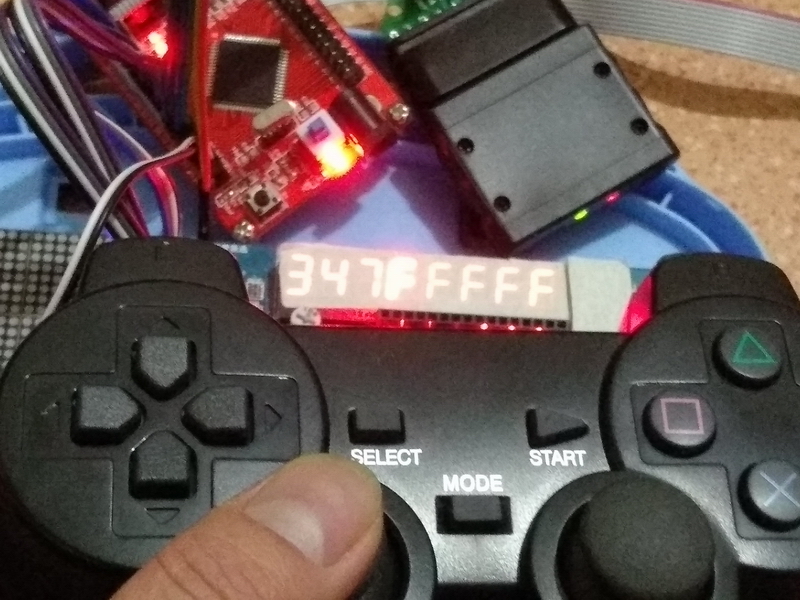

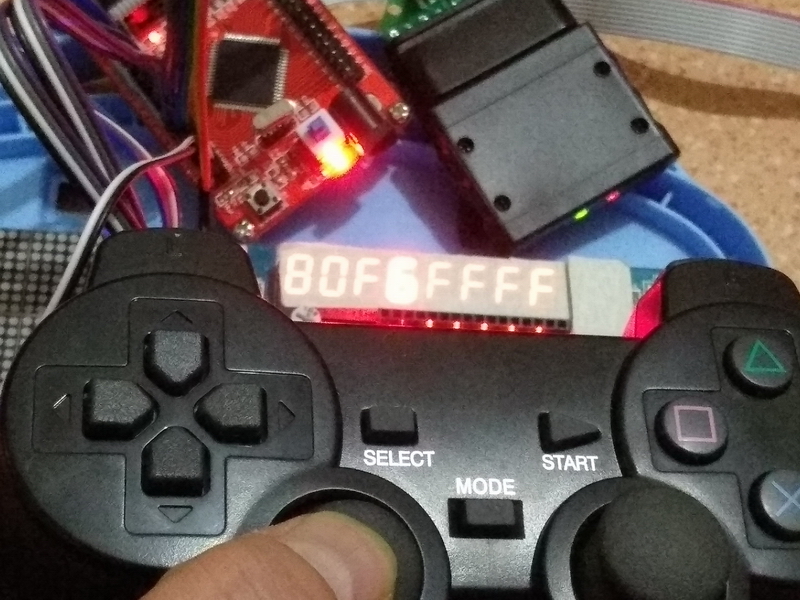

左搖桿被搖動時的線性值顯示
程序中柄遙控接收器接口定義：
// DAT-> in PD0 設置為輸入
// CMD-> out PD1 設置為輸出
// CS-> out PD2
// CLK-> out PD3
這個PS2手柄還有震動功能，本次沒有弄出來，還請哪位大蝦指點一二。
為了不浪費大家的黑幣（我的黑幣就總不夠用 ），我就直接將程序貼出來了，如下，不對的地方還請指正——————————————————————————————————————————————————————
#include <iom128v.h>
#include <macros.h>
#define uchar unsigned char
#define uint unsigned int
#define cmd_set (PORTD |=(1<<PD1))
#define cmd_clr (PORTD &=~(1<<PD1))
#define cs_set (PORTD |=(1<<PD2))
#define cs_clr (PORTD &=~(1<<PD2))
#define clk_set (PORTD |=(1<<PD3))
#define clk_clr (PORTD &=~(1<<PD3))
//DO數據
uchar scan[9]={0x01,0x42,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
//存放DI數據
uchar re_code[9];
uint m;
//共陰數碼管段碼
uchar ddd[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};
//位碼
uchar www[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
void port_init(void)
{
DDRE=0xff;
PORTE=0x00; //段選
DDRB=0xff;
PORTB=0xff; //位選
//PD0->DAT輸入；PD1->CMD輸出；PD2->CS輸出；PD3->CLK輸出
DDRD =(0<<PD0)|(1<<PD1)|(1<<PD2)|(1<<PD3) ;
PORTD =0;
}
void delay(uint n)
{
uint i;
for(i=0;i<n;i++);
}
uchar scanout(uchar command) //向手柄發送命令并接受反饋的子程序
{
uchar i,j=1;
uchar res=0;
for(i=0;i<8;i++) //逐位接收
{
if(command&0x01) cmd_set;
else cmd_clr;
command=command>>1;
delay(1);
clk_clr;
delay(1); //這里延時很關鍵，太多了手柄就反應遲鈍了
if(PIND&0x01) res=res+j; //這里就開始同步接收DI值了
j=j<<1;
clk_set;
delay(2);
}
return res;
}
void Read_PS2(void) //向手柄發送DO并將反饋DI存入re_code[ ]中
{
uchar i;
cs_clr;
for(i=0;i<9;i++) re_code=scanout(scan);
cs_set;
}
void main(void)
{
port_init();
delay(50);
while(1)
{
Read_PS2();
delay(200);
m=re_code[3]*256+re_code[4];
PORTE=ddd[m/256/16];
PORTB=www[3];
delay(50);
PORTE=ddd[m/256%16];
PORTB=www[2];
delay(50);
PORTE=ddd[m%256/16];
PORTB=www[1];
delay(50);
PORTE=ddd[m%256%16];
PORTB=www[0];
delay(50);
PORTE=ddd[out[7]/16];
PORTB=www[7];
delay(50);
PORTE=ddd[out[7]%16];
PORTB=www[6];
delay(50);
PORTE=ddd[out[8]/16];
PORTB=www[5];
delay(50);
PORTE=ddd[out[8]%16];
PORTB=www[4];
delay(50);
}
}
下面圖片中那個紅色的atmega128小板就是前些日子被我熔絲位寫錯導致昏迷后又救回來的那位。。。
|
