關于存儲器地址自動強制回零(復位)?

查看數: 2882 | 評論數: 12 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2019-2-20 12:46

正文摘要:

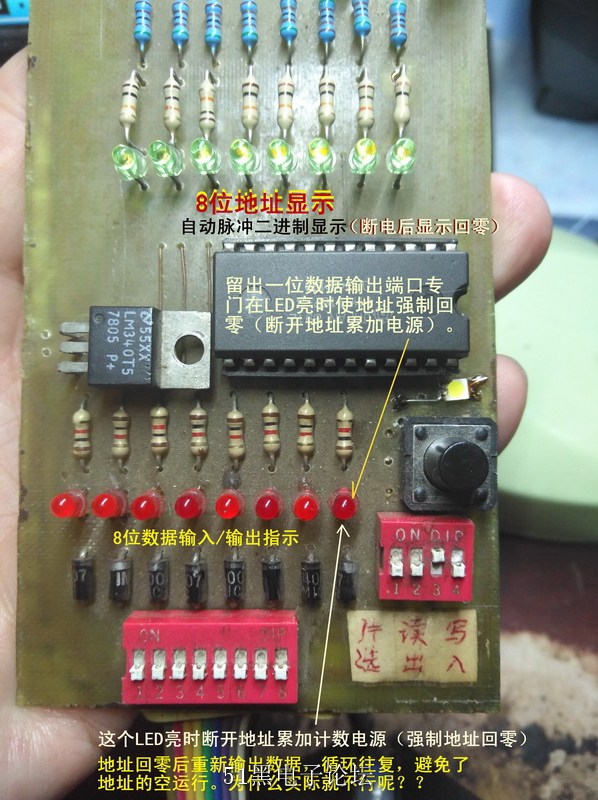

為了避免地址的空運行,當數據輸出完成后使地址強制復位回零,重復循環輸出數據。如圖方案怎么就不行呢?

回復

ID:140371 發表于 2019-3-24 12:47
CD4520 VCC 12V , 改用 CD4520 VCC 5V
5.1K 電阻改用 0-100歐姆
ID:460466 發表于 2019-3-23 18:22
a0931727149 發表于 2019-3-13 16:32
我以為 .....
原因1.CD4520 VCC 12V , RAM6116 VCC 5V....恐怕會有問題。。。。
原因2。CD4520 CLK。。 ...

我覺得主要就是您說的1,電平不匹配
ID:460466 發表于 2019-3-15 10:56
a0931727149 發表于 2019-3-13 16:32
我以為 .....
原因1.CD4520 VCC 12V , RAM6116 VCC 5V....恐怕會有問題。。。。
原因2。CD4520 CLK。。 ...

我覺得主要應該是第一個原因,6116數據端低電平8mV,高電平3.6V。兩級反相器轉換后輸出低電平8mV,高電平8.0V
ID:460466 發表于 2019-3-15 10:03
佛云 發表于 2019-2-21 11:48
當?shù)刂稟[3..0]=1010時,OUT=1輸出復位信號,連接到cd4520的7和15腳(RESET)

    地址輸出的高電平只有3.6V,達不到4520的7,15腳禁止電平,看來還要轉換一下電平?
    如果降低4520的Vcc可不可以?
ID:140371 發表于 2019-3-13 16:32
我以為 .....
原因1.CD4520 VCC 12V , RAM6116 VCC 5V....恐怕會有問題。。。。
原因2。CD4520 CLK。。有雜訊.....
ID:460466 發表于 2019-3-13 06:23
原因或許是數據輸出還有隨機的高電平出現,在寫程序前先把所有地址的數據輸出端快速清零,使數據輸出全部置低電平
ID:460466 發表于 2019-3-13 06:16
佛云 發表于 2019-2-21 11:48
當?shù)刂稟[3..0]=1010時,OUT=1輸出復位信號,連接到cd4520的7和15腳(RESET)

      “復位信號”的電平高度達不到
CD4520對高電平的要求,我現在是加了兩級12V供電電壓的反相器,
      有什么最簡單的辦法?
ID:460466 發表于 2019-2-21 13:09

就是箭頭所指位置!串3K(保安全)加+12V(這個+12V來自數據輸出端的一個專門引腳,這個引腳高電平時給4520的7,15腳加+12V),輸出確實復位了(00000000)可就是不安設定循環變化呀?也就是說這個高電平到來之前還有干擾高電平。4520提前復位了????
ID:460466 發表于 2019-2-21 13:03
佛云 發表于 2019-2-21 11:48
當?shù)刂稟[3..0]=1010時,OUT=1輸出復位信號,連接到cd4520的7和15腳(RESET)

我就是這樣(給5,15腳加高電位輸出復零)做的呀!還是不行!!
ID:466578 發表于 2019-2-21 11:48

當?shù)刂稟[3..0]=1010時,OUT=1輸出復位信號,連接到cd4520的7和15腳(RESET)
ID:466578 發表于 2019-2-21 11:35


ID:94031 發表于 2019-2-21 10:00
能把電原理圖發出來嗎?
