P0口是開漏輸出。通俗說，P0只有電流輸入能力，而沒有輸出能力。LED在P0口要點亮，需接LED的陰極，低電平點亮~

上拉電阻

把燈反過來接，限流電阻那邊的 GND 換成 +5V
好好看看書 怎么寫的 或者數據手冊

為什么沒加上拉電阻也可以 共陰共陽不接上拉電阻都可以

P0沒有上拉電阻呀。。。

csmyldl 發表于 2020-4-11 14:22
因為P0口結構不同,無上拉電阻,外接上拉電阻后就可以了

已經接了，成功了已經哈哈哈

xxpp2011 發表于 2020-4-11 13:56
P0口接上拉電阻

謝謝老哥明白了

xianfajushi 發表于 2020-4-11 13:56
P0口需要上拉電阻

懂了Okay謝謝老哥

hbcqd 發表于 2020-4-11 18:48
仿真出現了，兩種狀態，一是懸空度態，F(xiàn)LT，懸空輸出-高阻；二是強電低態，SLO，主動輸出低邏輯，所以要加 ...

我已經整出來了哈哈謝謝老哥

hbcqd 發表于 2020-4-11 18:48
仿真出現了，兩種狀態，一是懸空度態，F(xiàn)LT，懸空輸出-高阻；二是強電低態，SLO，主動輸出低邏輯，所以要加 ...

好的老哥我懂了謝謝

gh001 發表于 2020-4-11 15:13
建議采用共陽的方法來接

共陽的我整過了，想用共陰的也跑一跑卻出了問題

p1，p2口內部有上拉電阻，p0沒有，所以他沒有輸出高電平的能力，需要外部上拉，或者接共陽二極管低電平導通

led流水燈.rar (44.51 KB, 下載次數: 18)

2020-4-11 18:47 上傳

點擊文件名下載附件

仿真出現了，兩種狀態，一是懸空度態，F(xiàn)LT，懸空輸出-高阻；二是強電低態，SLO，主動輸出低邏輯，所以要加上接電阻。

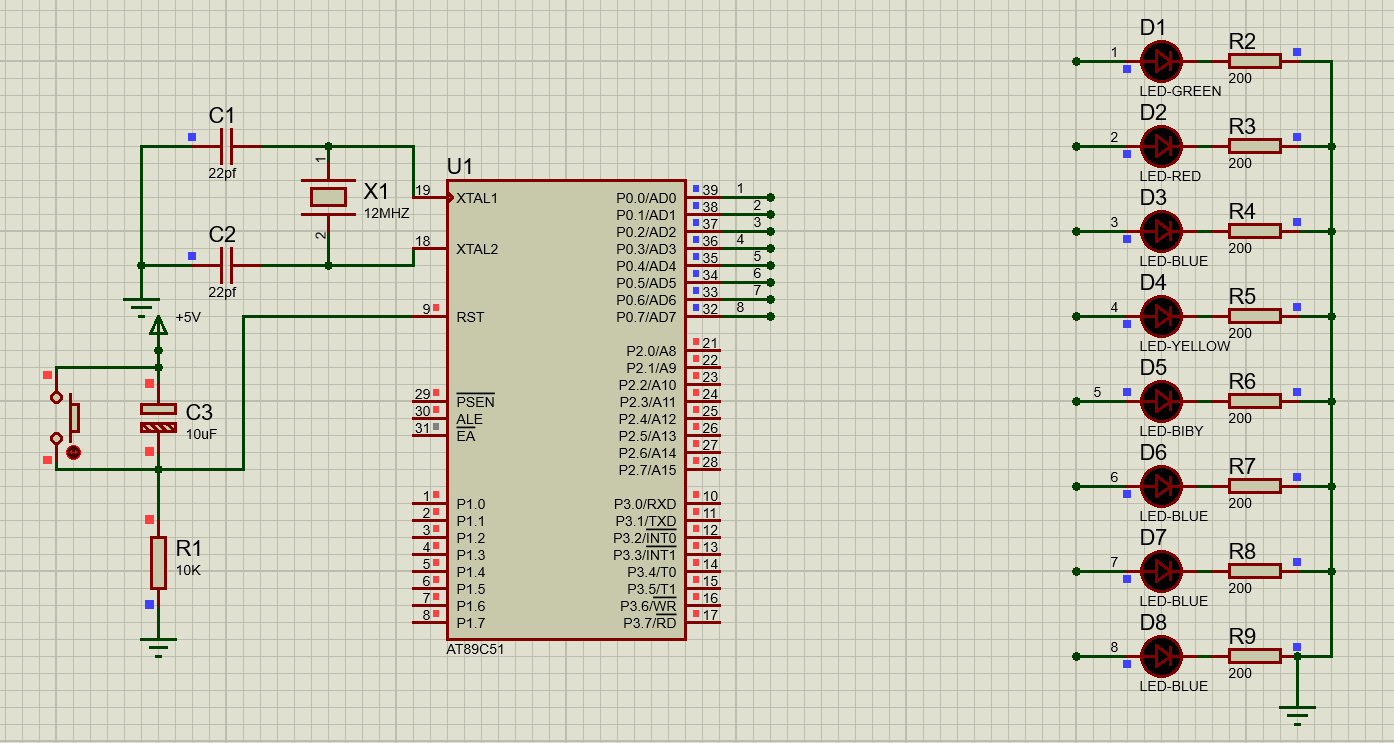

如圖：

仿真

P0口是開漏模式，與其它口不同，要外接上拉電阻。

建議采用共陽的方法來接

因為P0口結構不同,無上拉電阻,外接上拉電阻后就可以了

P0口接上拉電阻

P0口需要上拉電阻
