直流有刷電機H橋的電流檢測電路分析過程中遇到的一些問題

查看數: 3747 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-4 16:29

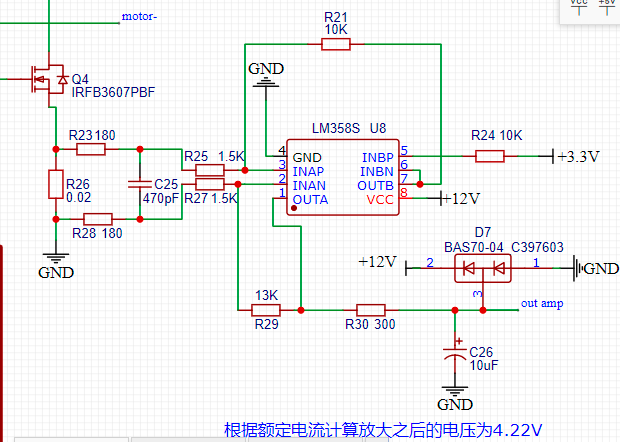

剛開始做硬件，以下是我在開源網址上找到的直流有刷電機驅動電路，在分析電路的時候遇到了我的知識盲區，希望有大佬指點迷津。圖1中在H橋下面串聯了一個0.02歐的采樣電阻，經過集成 ...

回復

ID:47652 發表于 2023-5-27 10:00

嗯，試用ina181看看

ID:47286 發表于 2021-11-6 11:39

你直接用一片INA181比這個效果好吧那是專門干電流檢測這活的封裝體積還小

ID:248175 發表于 2021-11-6 10:22

liesnake 發表于 2021-11-4 20:01
運放就是虛短和虛斷，不要去算電流，也不要去算電阻。直接套公式計算放大倍數。那個0.8v直接把所有的值加0. ...

公式不就是通過虛短虛斷求出來的嗎我推導的結果跟別人的結果不一樣，我想知道我錯在哪里了，要不然心里難受

ID:248175 發表于 2021-11-6 10:17

abob 發表于 2021-11-5 10:07
第一個得看看前級3.3V是怎么產生的。
KCL少個負號。兩邊電流都是流入的..

3.3V是外接電源
KCL添加負號后還是得不到0.8+同相放大的公式

ID:248175 發表于 2021-11-6 10:10

akii 發表于 2021-11-5 07:17
這就是一個電流電壓轉換器 , I to V ?

是的需要檢測電流通過電阻轉化為電壓

ID:891041 發表于 2021-11-5 10:07

第一個得看看前級3.3V是怎么產生的。
KCL少個負號。兩邊電流都是流入的..

ID:268736 發表于 2021-11-5 07:17

這就是一個電流電壓轉換器 , I to V ?

ID:319585 發表于 2021-11-4 20:01

運放就是虛短和虛斷，不要去算電流，也不要去算電阻。直接套公式計算放大倍數。那個0.8v直接把所有的值加0.8v
