單片機PWM控制LED燈定義的疑問

查看數: 2005 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

溫柔的郎

發布時間: 2022-1-3 18:54

正文摘要:

各位大神，我是一個小白，最近在學習STC8A8K64S4A12單片機，有個PWM控制P35的LED燈例程有些不明白，其中有一句是PWM運行時輸出控制一個LED燈做呼吸燈運行，但我沒看懂程序時如何定義這個LED燈的，希望有明白的大神 ...

回復

ID:979672 發表于 2022-1-7 14:15

技術開發手冊，時刻看著

ID:476652 發表于 2022-1-4 18:36

非常感謝老師們的共同解釋?zhuān)。?br /> 通過老師們截圖，文字的解釋?zhuān)医K于明白了些了，
就是說這個INCLK0和P3.5口，在芯片里是綁定的了，也更換不了接口的，只能是使用或者禁用的選擇了，
原來程序里的解釋有看手冊這幾個字，現在明白含義了，
再次感謝各位不認識的網絡中的老師們�。�！

ID:917597 發表于 2022-1-4 09:12

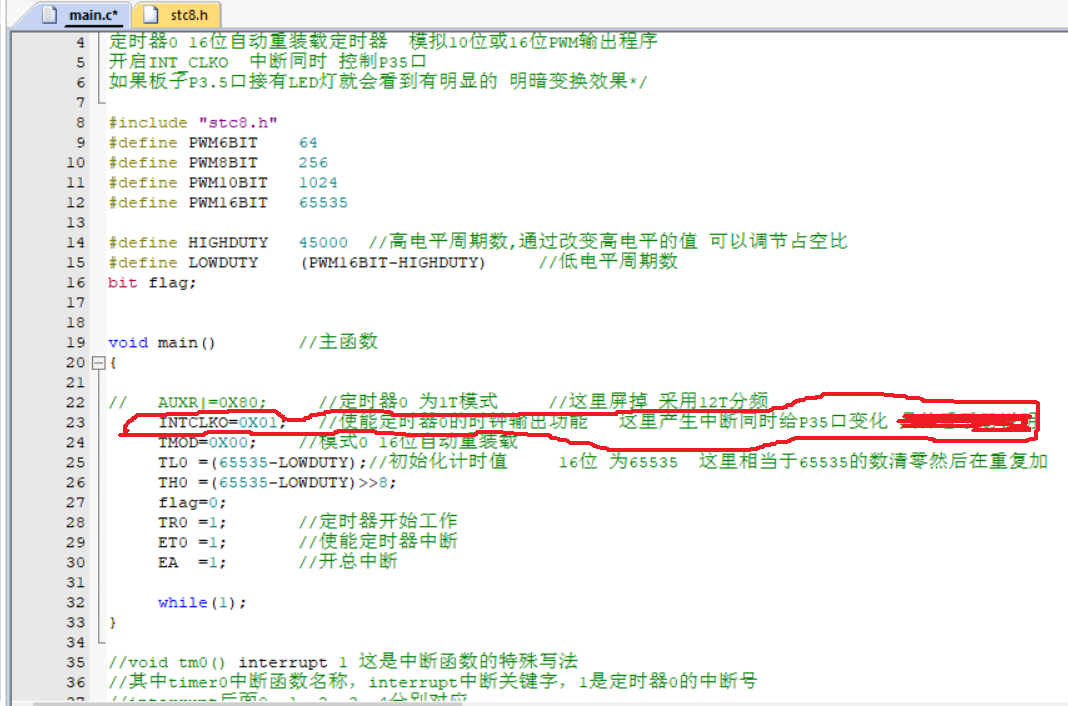

INTCLK0=0x01,即INTCLK0的B0位為1，使能P3.5口的定時器時鐘輸出功能，當定時器0計數完成發生溢出時，P3.5口的電平自動發生翻轉，每隔一個定時器計時周期P3.5口由0變成1或者由1變成0，即P3.5輸出了PWM。

ID:491577 發表于 2022-1-4 01:59

看手冊。


ID:491577 發表于 2022-1-4 01:57

看手冊。
