關于比較器LM239的電路問題 OUT1/2/3輸出的低電平為0,高電平卻只有3V左右

查看數: 1919 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-1-19 14:11

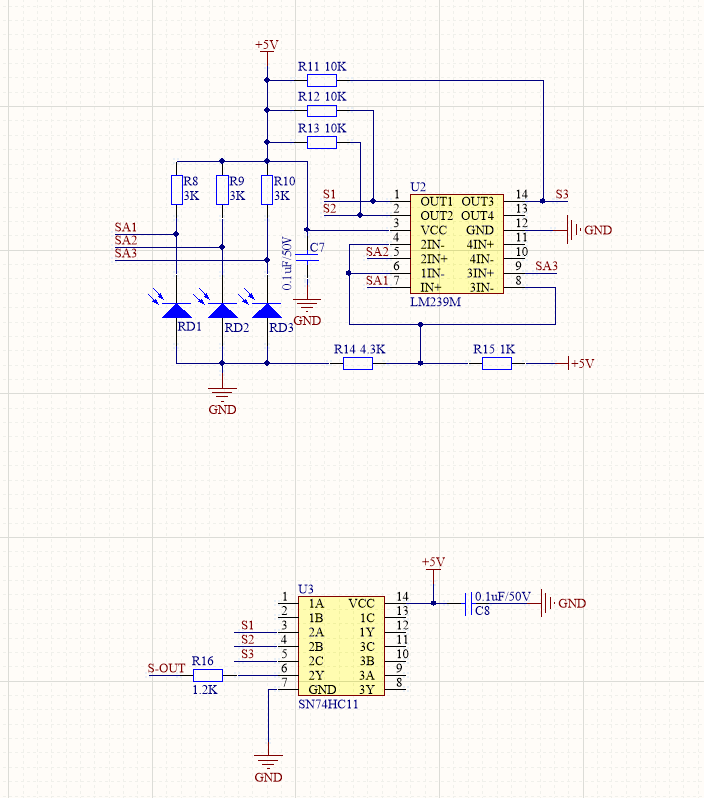

用在三對發射管，接比較器輸出，然后三輸出接與門進行輸出。電路如圖：現在的問題是：OUT1/2/3輸出的低電平為0，高電平卻只有3V左右。我一開始擔心是后面的與門電路的影響，把與門芯片去掉了，但是輸出的還是一個3 ...

回復

ID:879809 發表于 2022-1-20 20:38

比較器都要加滯回，具體方法是輸入+和輸出之間加個大電阻，推薦值1M，沒有滯回在臨界點會抖動。

ID:236035 發表于 2022-1-20 11:15

簡單比較器在這種應用中有問題，參考施密特比較器

ID:958976 發表于 2022-1-20 10:09

老愚童63 發表于 2022-1-19 18:38
看看上拉電阻R11,R12,R13有沒有取值錯誤

這些檢查了都沒有問題。然后同相反相的輸入我都控制在了3.5V之內，輸出是可以達到5V。但是又發現一個問題，當紅外接收管，擋到一半的時候（紅外接收管的分壓在反相端電壓附近的時候），此時的比較器的輸出電壓會隨著線性變化

ID:879809 發表于 2022-1-19 21:11

gw422342988 發表于 2022-1-19 17:26
手冊上寫共模電壓要低于電源電壓1.5V。是不是這個原因?qū)е碌模?/blockquote>

共模電壓在臨界點上，但是從你的描述看還能正常工作，輸入共模電壓不會影響輸出電壓的大小，如果超過范圍也只是會出現邏輯錯誤，不至于讓輸出電壓處于一個中間值。

ID:342822 發表于 2022-1-19 20:51

輸出接5v上拉高電平就是5v，檢查你的電源電壓吧。

ID:879809 發表于 2022-1-19 19:26

74HC11輸入阻抗非常高，靠R11~R13非常容易就拉到5V，嚴重懷疑你使用了錯誤的儀表，比如指針式萬用表導致測量結果不靠譜。

ID:491875 發表于 2022-1-19 18:38

看看上拉電阻R11,R12,R13有沒有取值錯誤

ID:491875 發表于 2022-1-19 18:36

gw422342988 發表于 2022-1-19 17:26
手冊上寫共模電壓要低于電源電壓1.5V。是不是這個原因?qū)е碌模?/blockquote>

不是，看看PCB有沒有連焊

ID:958976 發表于 2022-1-19 17:26

手冊上寫共模電壓要低于電源電壓1.5V。是不是這個原因?qū)е碌模?/td>
