電解電容紋波電流

查看數: 2180 | 評論數: 13 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-11-10 09:59

正文摘要:

各位前輩,請問下圖用示波器測得電解電容的電流是紋波電流嗎?如果不是的話,用示波器怎麼測?謝謝!

回復

ID:1075796 發表于 2023-11-18 02:37
從充放電來看,放電幾乎到0了,又重新充電。很可能負載太重需求功率太大。
ID:1075796 發表于 2023-11-18 02:33
紋波有點大啊,電容容量可能小了
ID:307084 發表于 2023-11-17 22:03
圣博朗西斯 發表于 2023-11-15 08:43
你示波器可以測到電流?這是電容的充放電電壓吧

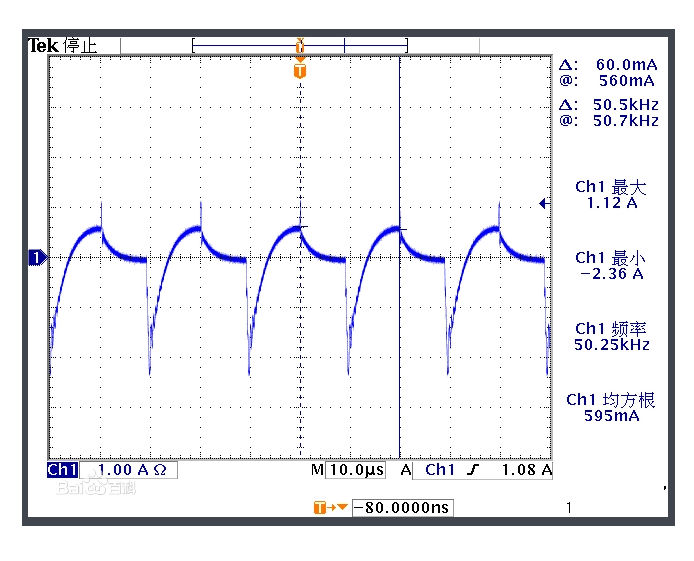

波形圖 CH1不是電流嗎?請指教此值是不是電解電容的紋波電流,謝謝!
ID:1097455 發表于 2023-11-15 08:43
你示波器可以測到電流?這是電容的充放電電壓吧
ID:517951 發表于 2023-11-15 08:05
電解電容對50Khz的濾波效果不是很好, 需要并聯1u、0.1u瓷片電容(高頻性能較好)。
ID:709761 發表于 2023-11-13 16:44
負載都斷開
ID:307084 發表于 2023-11-10 16:25
npn 發表于 2023-11-10 15:55
不是所有示波器都能測電流,具體見數據手冊。

討論示波器好像跑題了.這個波形圖是用 TDS3012B測出電解電容的電流值,此示波器可以測電流的.
ID:57657 發表于 2023-11-10 15:55
yzwzfyz 發表于 2023-11-10 15:09
示波器只能測電壓,不能測電流。
如果需要測電流,也要設法將電流轉換成電壓,再測量。

不是所有示波器都能測電流,具體見數據手冊。
ID:307084 發表于 2023-11-10 15:50
yzwzfyz 發表于 2023-11-10 15:09
示波器只能測電壓,不能測電流。
如果需要測電流,也要設法將電流轉換成電壓,再測量。

不對吧,示波器有電流棒,上述波形就是測出的電流
ID:123289 發表于 2023-11-10 15:09
示波器只能測電壓,不能測電流。
如果需要測電流,也要設法將電流轉換成電壓,再測量。
ID:1099223 發表于 2023-11-10 14:15
測量紋波要用接地彈簧啊,盡量縮短回路,探頭的夾子會引入噪聲
ID:307084 發表于 2023-11-10 13:53
npn 發表于 2023-11-10 13:40
你這是仿真還是真的示波器

用泰克示波器測量得.
ID:57657 發表于 2023-11-10 13:40
你這是仿真還是真的示波器
