關于3843反饋電阻計算

查看數: 1540 | 評論數: 5 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-11-10 16:58

正文摘要:

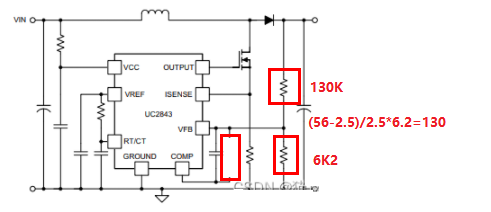

如果接了數字電位器,如圖,如果需要輸出24V。計算是這樣的嗎?【(24-2.5)/2.5】=【480/(24+電位器的值)】,計算出來需要的電位器阻值是31.81395348837209K 計算對不?實際上需要45K才是輸出24V,相差怎么那么大 ...

回復

ID:668004 發表于 2023-11-20 18:40
yzwzfyz 發表于 2023-11-11 09:07
另:分壓電阻很大,與芯片內部分內阻(即Vfb也會吃一點電流)的并聯時,綜合電阻會減小一點,所以實際值比 ...

這樣子嗎
ID:668004 發表于 2023-11-20 18:34
Hephaestus 發表于 2023-11-10 18:20
圖文不符,不知道你的電阻到底有多大。

240K+240K+24K+數字電位器的阻值
ID:123289 發表于 2023-11-11 09:07
另:分壓電阻很大,與芯片內部分內阻(即Vfb也會吃一點電流)的并聯時,綜合電阻會減小一點,所以實際值比理論計算值高就不奇怪了。
如果你將取樣電阻阻值統統縮小10倍,你會發生,實際值更接近3.2K,而不是4.5K了。
ID:123289 發表于 2023-11-11 09:00
去除電子的,用一個實際電阻裝上去試試。就知道是不是電子電位器的問題了。
ID:883242 發表于 2023-11-10 18:20
圖文不符,不知道你的電阻到底有多大。
