遲滯比較器的電阻怎么算?

查看數: 1676 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-12-21 09:01

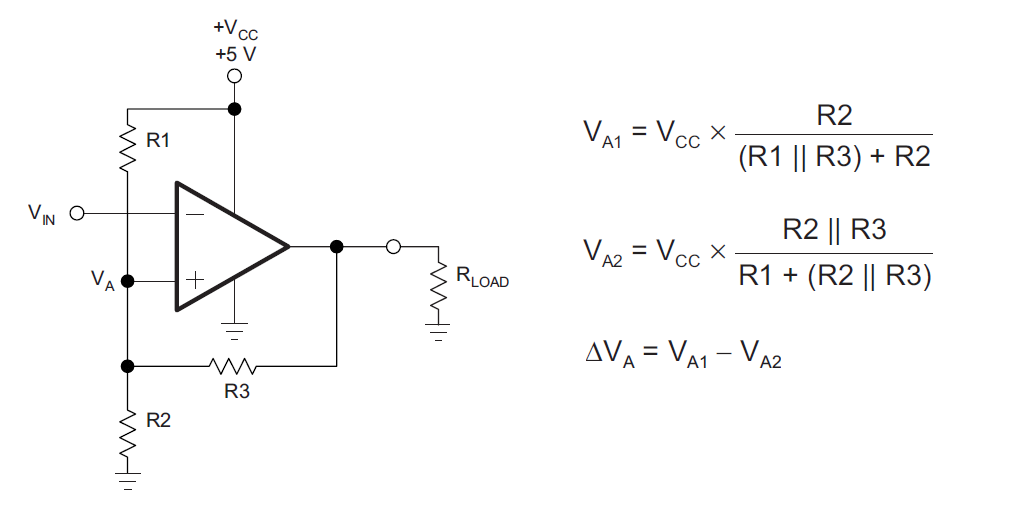

一個遲滯比較器，上下門限的電壓VA1，VA2是已知的，那么圖中的三個電阻R1、R2、R3該怎么算？根據兩個門限電壓只能列出兩個等式，三個電阻怎么算呢？

回復

ID:960337 發表于 2023-12-21 16:45

Hephaestus 發表于 2023-12-21 15:24
1k就行了。

393/339輸出電流20mA吧？1k電阻Vcc=5V電流是5mA剛好合適。

謝謝了！

ID:883242 發表于 2023-12-21 15:24

lovelydy 發表于 2023-12-21 13:30
還有一種，輸出帶上拉電阻的，大佬再提示一下，電阻怎么算，謝謝了！

1k就行了。

393/339輸出電流20mA吧？1k電阻Vcc=5V電流是5mA剛好合適。

ID:960337 發表于 2023-12-21 13:28

Hephaestus 發表于 2023-12-21 09:33
R1或者R2隨便取個1~100k之間的值，然后就能算出來了。如果小于1k那么電流太大輸出可能帶不動，如果大于100k ...

感謝大佬！

ID:883242 發表于 2023-12-21 09:33

R1或者R2隨便取個1~100k之間的值，然后就能算出來了。如果小于1k那么電流太大輸出可能帶不動，如果大于100k那么回路中電流太小，比較器本身的Vos、Ibias等參數會加大誤差，抗干擾能力也不行。R3可以用很大的。
