君工創 發表于 2024-4-29 16:36 這個可行 |
君工創 發表于 2024-4-29 08:15 一步一個腳印吧。 |
|
無語，這也是XX號稱的幾天學會單片機最典型案例，如果真是這樣，不需要念大學、研究生，太燒錢；一切拿來主義。 |
188610329 發表于 2024-4-29 14:21 最高電壓接COM,使用內部的二極管，低電壓的另加匯放二極管。 |
君工創 發表于 2024-4-29 08:25 不可以的！ 必須不同的設備單獨接泄流二極管！ 舉個簡單的例子，你5V電壓的馬達，達靈頓斷開以后，瞬間電壓達到了10V, 你泄流二極管接在5V上可以瞬間把電放到5V形成電機兩端電壓相等，電機停止。那么，如果你把泄流二極管接到24V上，你覺得能把10V的瞬間電壓從24V電源放掉降到5V么？ 所以，只用COM接最高電壓是無效的！必須每個設備單獨接泄流二極管到各自的電源正極。 |
|
作為一個工程師設計產品要考慮性能和價格的平衡，在保證性能及售后成本的前提下，追求最高的性價比。咱們喜歡降低，而且沒有底線，西方售價有底線，達到一定價格后，大家不再降價，形成價格聯盟。最典型的案例是越南電動自行車市場，沒有底線的降價，它們在日本和我們之間最初選擇我們，一分錢一分貨，由于質量問題，最終退出越南市場。 接著上面的話題，采用5個不同電壓的繼電器，備料需要5個不同儲備，料少價格高。采購的量越大，價格越便宜，如IC芯片采購一個30元，采購10K每個3元，一個芯片不可能的利潤是30元，10K芯片一個一塊，利潤是一萬。采購一個和10K的人工成本和花費的時間相差不同。 |
hhh402 發表于 2024-4-29 11:29 ULN2003輸出端控制不同電壓的負載，沒說控制不同電壓的繼電器，作為一個硬件工程師，有必要在一個電路板上使用不同電壓的繼電器嗎？例如：一個快速充電器它需要提供5種電壓：5V、9V、10V、12V、20V輸出電壓，你的方案是使用5個不同電壓的繼電器去控制它們的輸出電壓？使用五個20V電壓的繼電器可以完成上述功能。我已經上傳實現的電路示意圖，這里講繼電器是泛稱，手機充電器使用的是SIC MOSFET。 |
|
看來你不懂硬件，這正是西方希望，也達到了目的。計算機軟件方面：微軟通過套件，使軟件開發者不需要了解硬件，使軟件開發者依賴他們提供的工具；32位單片機，ST公司也慣用此手段，使硬件開發者不需要對硬件深入了解底層的硬件，使硬件開發者依賴他們提供的工具。中心目的是培養殘廢（一腿長，一腿短）。 附件提供了示意圖。 |
20 KB, 下載次數: 4
君工創 發表于 2024-4-29 08:25 不行的，只能選擇COM不接才行，否則你那個最高電壓會透過負載施加到低電壓的負載上面，這樣當?shù)蛪贺撦d的那個三極管導通時，高壓這個就可能有問題。 |

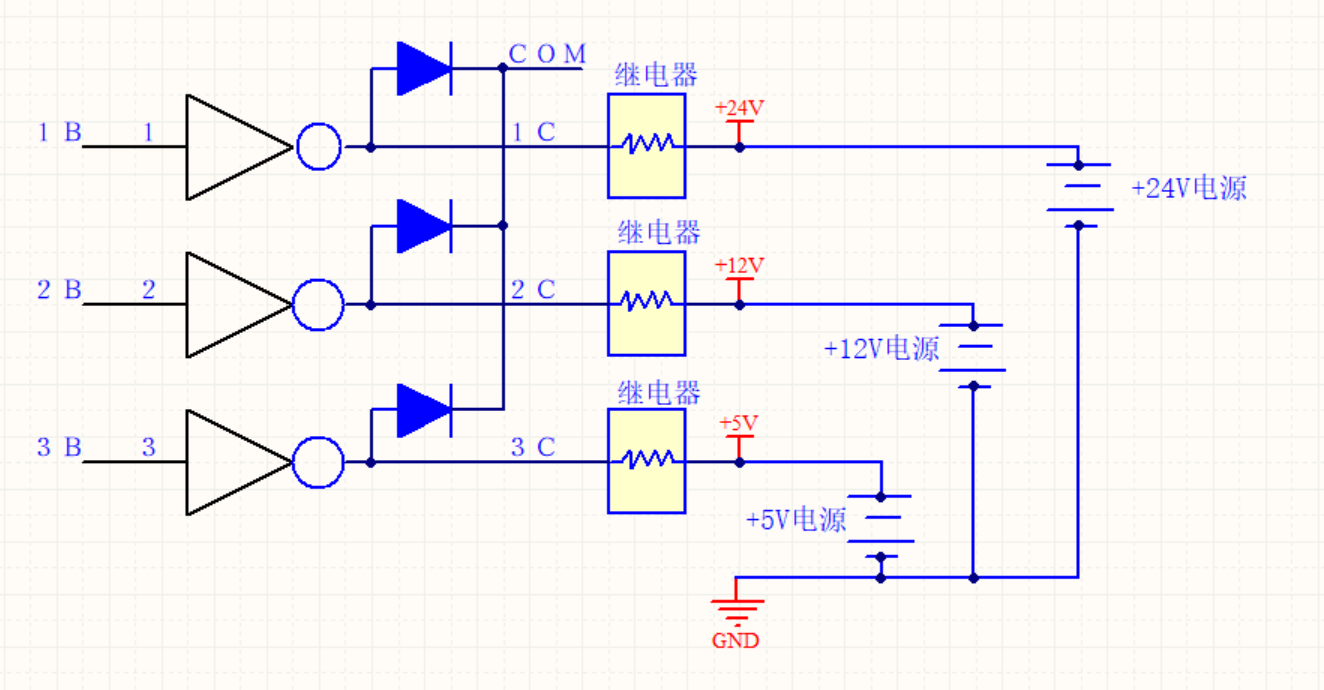

| ULN2003輸出端控制不同電壓的負載是很常用的，比如驅動不同電壓的繼電器，5v、12v和24v繼電器同時驅動，com要接到24v就好，千萬不能接12v或5v，會燒�。�！，COM在內部是連在一起的，不存在COM只接最高電壓，低電壓的不接COM，當然COM不接，另加二極管也可以，但是這樣會多用二極管，沒有必要�？纯碪LN2003內部結構圖就明白了。 |
ZSJM 發表于 2024-4-28 17:01 看來這個方法可行，COM只接最高電壓，低電壓的不接COM,需要泄放回路的另加二極管。或者說，COM只能接一組最高電壓。 |
donglw 發表于 2024-4-28 17:12 我對你使用的數字電位器感興趣，請問價錢多少？她里買到正品？謝謝！ |
hhh402 發表于 2024-4-28 19:06 我們手機快速充電器，通過USB口傳輸通訊協議，完成上述功能。論壇有工程師談到此事，為避嫌，我準備使用單片機+Usb+開關電源，作一個快速充電器，通過USB發指令控制輸出不同電壓，歡迎指正！ |
hhh402 發表于 2024-4-28 19:06 我的方案是：ULN2003控制多組微型繼電器，繼電器的輸出端與LM317用于調壓的電阻并聯，實現電位器的功能。微型繼電器完成了ULN2003工作電壓與輸出電壓的隔離。 |
hhh402 發表于 2024-4-28 19:06 1、沒有問題，負載接地。你使用LM317芯片，接一個電位器，不能對負載調壓？LM317HV和LM317的區別是LM317HV是高壓芯片，LM317是低壓芯片，不妨買一個LM317芯片和電位器做一下試驗。 2、樓主提問是：有人試過用ULN2003輸出端控制不同電壓的負載嗎? 3、你是樓主？ |
ZSJM 發表于 2024-4-28 17:01 這個解讀合理！可以另接二極管在各自供電高端。原VCC只接最高供電負載回路電壓或者棄用。 |
明確回答樓主，可以接不同電壓，注意事項：1：不同電壓必須共地；2：COM必須接最高電壓。COM主要是防止反向電壓太高擊穿2003芯片，如果不能確定那路電壓最高就接到最高電源電壓，不能超過2003芯片最高電壓。 |
| 說明一點，上述回復是經過NI公司MultiSim電路仿真軟件驗證。 |
| 上傳數字電位型號，單片機+MCP41100+LM317HV方案可以實現一個負載提供幾十個甚至一百個電壓的功能 |
903.04 KB, 下載次數: 2
|
如果有這個需要, 是可以的, 一是COM空著, 二是COM或接最高電壓. 如果COM空著,而輸出接繼電器負載的,也可以考慮另外接二極管(OUT X 自加二極管) |
| 另一簡單方法，芯片還是LM317HV，使用數字電位器，單片機控制數字電位器，得到不同阻值，從而得到不同的電壓。 |
| 可以實現，芯片使用LM317HV，而不是LM317，使用ULN2003控制微型繼電器，短接電阻的方式，進行調壓。 |
2.65 MB, 下載次數: 2
|
ULN2003有7個輸出端口(腳10～16)， 最多可控制7個繼電器(例如MY2,MY4，線包工作電壓12v)工作，用某個繼電器控制某種電壓的負載工作。 |
| 里面就是達靈頓晶體管根據原理應用就好了 |
| 這似乎不可能做到。 |
君工創 發表于 2024-4-28 08:18 當然，如果不需要泄放二極管的功能，VCC懸空不接，也可以使用。但這種情況不多見。 |
老愚童63 發表于 2024-4-28 07:16 謝謝你，同你的解譯不謀而合，我也是看到泄放二極管在內部連在一起的。電流會“串通”。 |
| 不能！因為有共同的VCC端，如果電壓不同，可能導致內部的二極管導通鉗位到最低電壓處 |
| 問題是2003的+要接哪個？ |
| 就是個三極管，接不同電壓有什么問題嗎？ |
