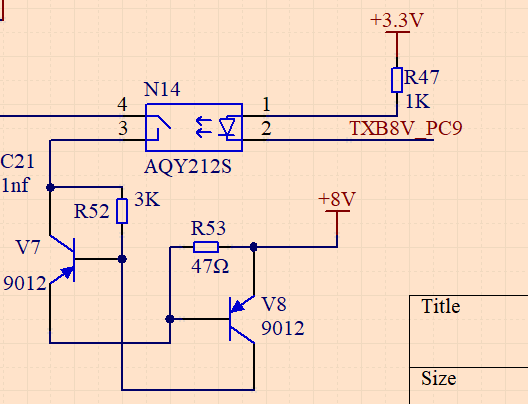

輸出恒定電流

TTQ001 發表于 2024-12-19 10:29
這是非常典型的恒流源設計。

謝謝回復，查了一下資料，現在懂了

這是非常典型的恒流源設計。

LhUpBJT 發表于 2024-12-19 02:20
既名光耦，那LED就是吃訊號的，那么，3和4應該是光耦的輸出端吧？！

對，是輸出

coody_sz 發表于 2024-12-17 23:05
很常用的恒流源電路，電流為VBE/47。我很常用于驅動光耦，可以3~24V供電都能使驅動電流變化不大。

贊，謝謝你，搜索了一下恒流源的用法和經典電路了解了一下，后期再多用

188610329 發表于 2024-12-17 22:29
提供 大約10mA 的 恒流源

哦哦哦，我想明白了，是通過R53和V7流出，電流應該是0.7/47=14.9ma

既名光耦，那LED就是吃訊號的，那么，3和4應該是光耦的輸出端吧？！

很常用的恒流源電路，電流為VBE/47。我很常用于驅動光耦，可以3~24V供電都能使驅動電流變化不大。

提供 大約10mA 的 恒流源
