飛云居士 發表于 2024-12-18 13:59
1. **輸入變化的理解及效率問題**
   - 這里雖然給定了\(V_{IN}=24V\)作為測試條件，但在實際應用場景中， ...

非常感謝你的回復  辛苦了  我好好學習一下

1. **輸入變化的理解及效率問題**

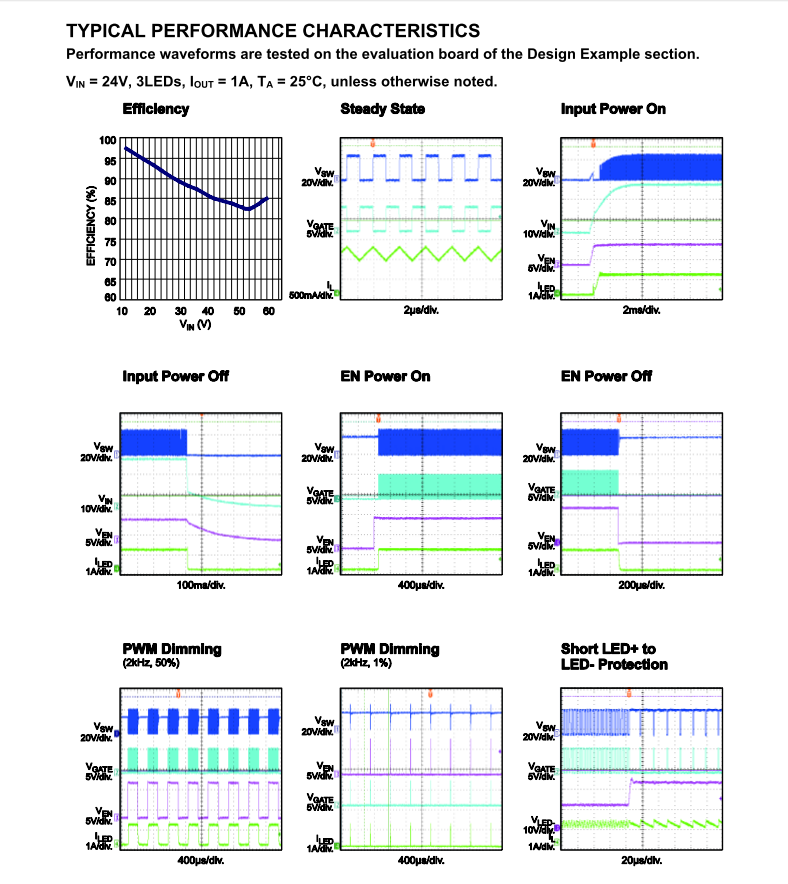

   - 這里雖然給定了\(V_{IN}=24V\)作為測試條件，但在實際應用場景中，電源輸入可能會受到多種因素影響而發生變化。例如電源本身的波動、線路上的電壓降等。從圖中的“Efficiency”曲線來看，效率隨輸入電壓變化而變化，但不能簡單認為10V輸入時效率最高，需要結合具體曲線分析，一般效率曲線會有一個峰值對應的最佳輸入電壓。
2. **波形含義及判斷**
   - **Vsw波形**：Vsw通常表示電感兩端的電壓波形。
   - **VGATE波形**：VGATE是柵極驅動波形，在理想穩定狀態下應該是方波，因?yàn)樗�用于控制開關管的導通和截止。
   - **IL波形**：IL一般是電感電流波形。判斷這些波形是否正確可以從以下幾個方面入手：
     - 根據電路原理，如電感電流在開關管導通時上升，截止時下降。
     - 利用電感的伏秒平衡原理來驗證。
     - 檢查波形與其他相關波形（如VGATE）的時序關系是否符合電路工作邏輯。
3. **波形沿緩的原因及相關問題**
   - **原因**：
     - 電路中存在寄生參數，如寄生電容和寄生電感，會導致波形的上升沿和下降沿變緩。
     - 驅動電路的驅動能力有限，無法提供足夠大的電流來快速充放電，從而使波形變緩。
   - **陡峭度的影響和改善方法**：
     - 波形陡峭理論上可以減少開關損耗，但過于陡峭可能會導致電磁干擾（EMI）問題。
     - 改善方法包括優化驅動電路設計以增加驅動電流，減少電路中的寄生參數（如選擇低寄生電容的元器件、優化PCB布局等）。
4. **EN Power On/Off波形陡峭的原因**
   - 在EN Power On/Off狀態下，電路可能處于一種較為理想的控制狀態，或者電路設計本身使得控制信號能夠快速切換，從而導致Vsw、VGATE、VEN、ILED的上升沿和下降沿比較陡峭且看起來沒有明顯延時。
5. **PWM Dimming波形相似的原因**
   - 在PWM Dimming狀態下，通過脈沖寬度調制來調節亮度。Vsw、VGATE、VEN、ILED波形接近一致且為方波，是因?yàn)樵赑WM調光過程中主要是通過控制開關管的導通和截止時間來調節輸出，所以這些波形在宏觀上表現出相似性。
6. **Short LED to LED - Protection波形問題**
   - **波形反相的原因**：在Short LED to LED - Protection狀態下，VSW和VGATE波形反相可能是由于保護電路的工作機制導致的。當發生短路時，保護電路采取措施限制電流和電壓，這可能導致開關管的控制信號（VGATE）與開關節點電壓（VSW）呈現反相關系。
   - **VLED - 電壓變化**：短路發生后，VLED - 電壓會抬升，這是因?yàn)槎搪冯娏鞯挠绊憣?dǎo)致電壓分布發生變化。
   - **IL波形變化**：IL波形由密變疏是因?yàn)槎搪繁Ｗo(hù)機制限制了電感電流的大小，從而使電流波形發生變化。
7. **Short LED to LED - Recovery波形問題**
   - 在Short LED to LED - Recovery狀態下，隨著從短路到恢復的過程，保護電路逐漸解除限制，VSW、VGATE波形從疏到密，VLED - 電壓被拉低，IL波動由疏變密，這符合電路從保護狀態恢復到正常工作狀態的原理。
8. **Open LED Load Protection波形問題**
   - **波形變化的正確性**：在Open LED Load Protection開啟時，VSW波形由密集方波下降為0，VGATE由密集方波抬升到高電平，IL由密集三角波拉低到低電平，這些變化符合開路保護原理。當檢測到開路時，為了保護電路，開關管停止工作，導致這些波形變化。
   - **VGATE電平拉高的原因**：VGATE電平拉高可能是因?yàn)殚_(kāi)路保護電路檢測到開路后，將開關管置于截止?fàn)顟B(tài)，此時柵極驅動信號處于高電平（具體取決于電路設計）。
9. **Open LED Load Recovery波形問題**
   - 在Open LED Load Recovery時，從開路保護解除恢復到帶載后的情況，波形變化（VSW由0上升為密集方波，VGATE由高電平轉成密集方波，IL由低電平拉高到密集三角波）符合電路從保護狀態恢復到正常工作狀態的原理。
