發布時間: 2014-12-15 00:27

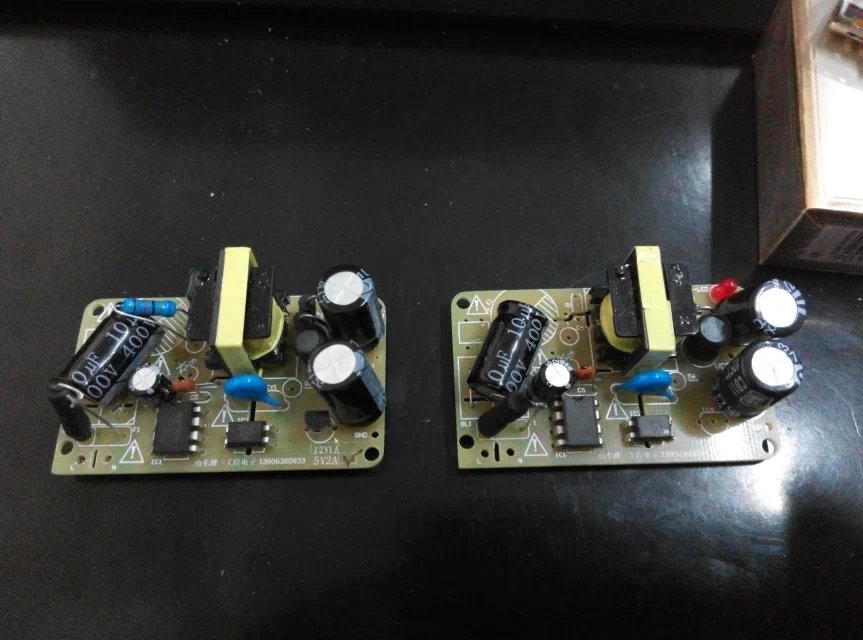

正文摘要:都知道開關電源的原理是AC-DC-PWM。N年前就想做個開關電源，可苦于那個高頻變壓器買不到現成的，就是買到現成的也法用。前段時間狠心花了近千銀元RMB做了變壓器，設計了一款12V/1A與5V/2A共板的開關電源，其中為了方 ... |
| 直接來實物，這節奏太快了 |
xxhhouse 發表于 2015-1-14 21:06 看看這個 |
AN-4137 采用FPS的離線反激轉換器設計指南.pdf
872.5 KB, 下載次數: 19, 下載積分: 黑幣 -5
|
看你的板子整體上來說工作問題不大，挺好！ 1.10u/400V 建議改為PI型濾波 2. 想要足2A 兩顆DO-15不足，建議用DO-201AD 3.板子應該沒裝完，所有吸收都沒得 |
| 參與人數 1 | 黑幣 +35 | 收起 理由 |
|---|---|---|
 暗光
| + 35 |
| 樓主能畫個電路圖，說說工作原理么！我等初學者，還不是太懂啊 |
