開關電源就這么回事

ID:70481 · 發表于 2014-12-15 00:27

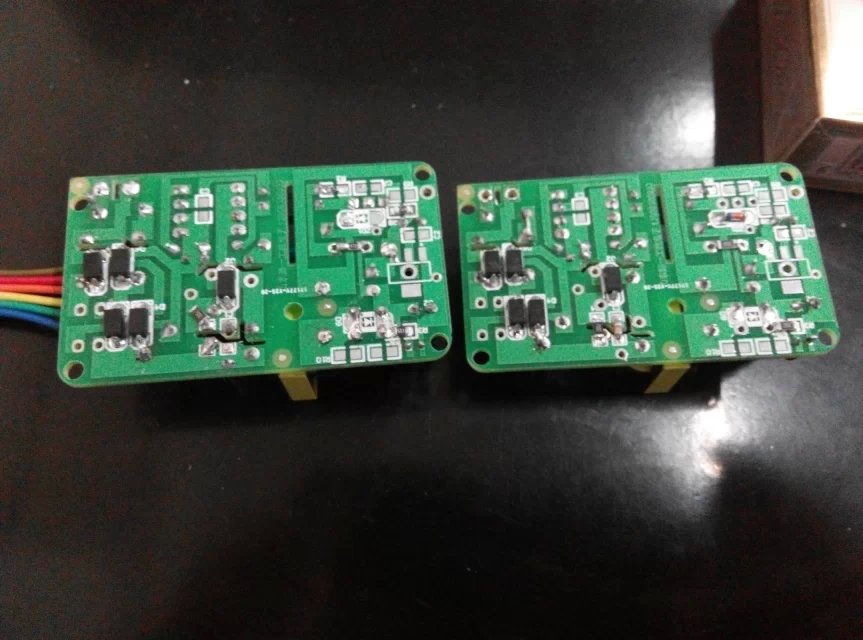

都知道開關電源的原理是AC-DC-PWM。N年前就想做個開關電源，可苦于那個高頻變壓器買不到現成的，就是買到現成的也法用。前段時間狠心花了近千銀元RMB做了變壓器，設計了一款12V/1A與5V/2A共板的開關電源，其中為了方便，12V板上可以輸出5V給MCU供電，5V板上可以輸出3.3V給MCU供電，打樣出來，調試還是蠻順利的，沒一天時間就調試出來了。
這下好了，以后設計什么產品，可以把開關電源做上去，免去為配電源之苦。也可以給其他設備供電，方便啊，因為市電220V遍地都是，可5V與12V卻不好找。這樣直接接到市電220V，后面的設備就可以工作了。這是優點。
缺點呢?就是設備萬一出故障，查找問題稍微麻煩，如果要快速排除問題，只能整板更換，還好，畢竟出故障是少數。
以后呢，再做個140W的開關電源，應該一般項目的電源都解決了。
尺寸：5.8*3.4CM
輸入：AC85V~265V 50~60Hz
輸出：12V1A 或 5V2A
頻率：工頻50~60Hz / 65KHz
功率：額定12W 峰值18W
附加功能：可LDO，12V與5V共版、5V與3.3V共版

ID:88975 · 發表于 2015-8-28 10:55

直接來實物，這節奏太快了

ID:74107 · 發表于 2015-3-4 23:08

xxhhouse 發表于 2015-1-14 21:06
樓主能畫個電路圖，說說工作原理么！我等初學者，還不是太懂啊

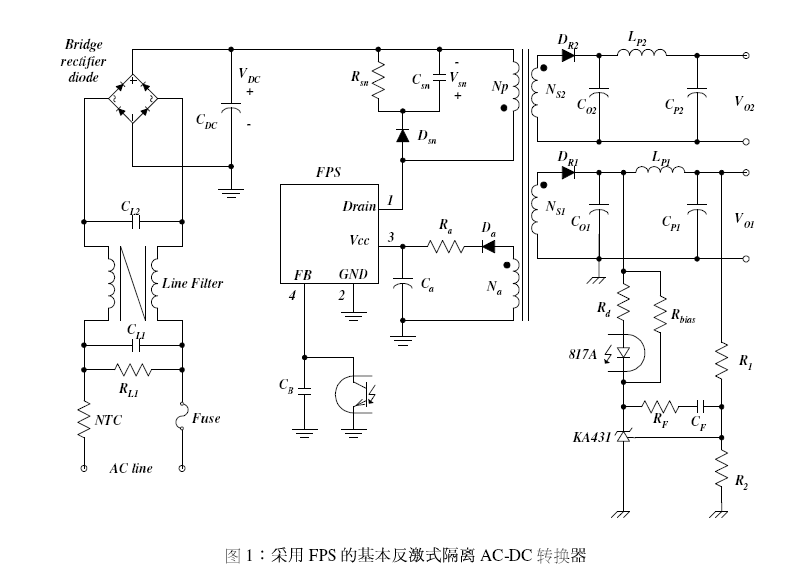

看看這個

ID:74107 · 發表于 2015-3-4 23:04

看你的板子整體上來說工作問題不大，挺好！
1.10u/400V 建議改為PI型濾波
2. 想要足2A 兩顆DO-15不足，建議用DO-201AD
3.板子應該沒裝完，所有吸收都沒得

ID:72236 · 發表于 2015-1-14 21:06

樓主能畫個電路圖，說說工作原理么！我等初學者，還不是太懂啊
