開關電源模塊改恒壓恒流可調

查看數: 22774 | 評論數: 3 | 收藏 2
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2016-1-22 03:45

正文摘要:

發現咱這個論壇都比較喜歡開關電源,好幾種開關電源都被改成了可調。 但大多改的都是比較稀缺的電源,什么超薄超迷你類的。 有不少朋友都因沒搶到,懊悔不已。 不彷換個思路,用比較便宜大眾的開關電源改個可調 ...

回復

ID:200286 發表于 2017-5-13 18:22
48v 10a開關電源改可調,沒有0.01歐姆取樣電阻用了3個0.33歐姆電電阻并聯(3瓦),打保護接220v試機,電源沒有啟動,微調電壓電位器,模塊祁啟動了,但電壓從26v一直下降到4.5v,然后再啟動,又從26v下降到4.5v,調大電位器間歇啟動時間變短,這是什么原因

評分

參與人數 1黑幣 +40 收起 理由
admin + 40 回帖助人的獎勵!

查看全部評分

ID:104059 發表于 2016-1-22 03:46
呵呵!你看的真仔細。

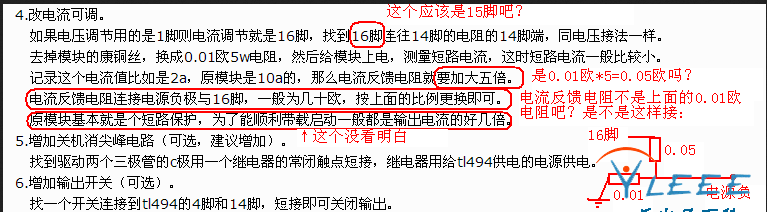

1.確實是15腳,是反相調節。1腳也應改為2腳。這里是筆誤。
2.放大五倍的電阻是連接15腳與0.01歐電阻的那個電阻。
    0.01歐是電流檢測電阻,檢測電阻連到tl494的15腳的是電流反饋電阻,tl494的15腳連到14腳的是電流給定電阻。
3.今天實測原模塊的康銅絲單根5.5a壓降是17毫伏,一共用了兩根。電流反饋電阻560歐。電流給定電阻47k。
    也就是說輸出檢流電阻壓降達到5/47k*560=59毫伏時才能限流保護。
    檢流電阻為0.17/5.5=0.003,兩根并聯就是0.0015,要達到59毫伏電流是39a。
    模塊是10a的,這樣說明白了?
