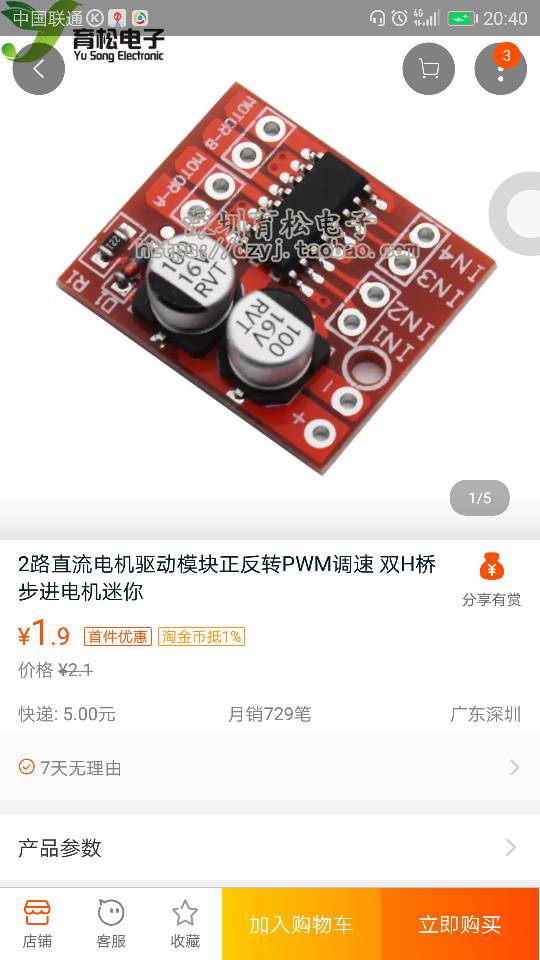

我在電商處看到了連接的說明
第一：INx接單片機IO或者其他信號源，MOTOR-A和MOTOR-B端接電機。
從圖上看，IN1、IN2控制電機A，IN3、IN4控制電機B。
第二：控制電機轉速，要靠單片機的程序，一般都是用PWM波。低級的單片機如STC89系列，必須有相應的程序算法才能調速，而高級一些的單片機如STC15系列、STM32等，可以通過設置寄存器直接得到。這個模塊本身，只驅動直流電機，不能調速。
第三：你想測速，那么，還需要其它的測速傳感器，如紅外的、霍爾的。
總之：你說的模塊，只能驅動直流電機，其它功能都要靠程序的其它傳感器完成�。。�！
