中斷法讀取A/D數據

ID:266621 · 發表于 2017-12-25 16:49

利用單片機中斷法控制ADC0804進行模數裝換，當擰動實驗板上A/D旁邊的電位器R時，在數碼管的前三位以十進制方式動態顯示出A/D轉換后的數字量（8位A/D轉換后數值在0-255變化）。

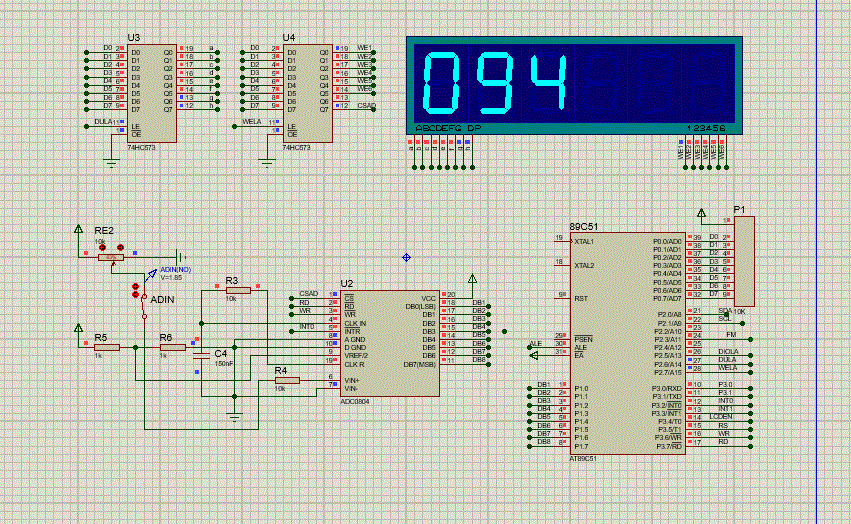

原理圖

部分程序如下：

#include<reg52.h> //52系列單片機頭文件

#include<intrins.h>

#define ucharunsigned char //宏定義

#define uintunsigned int

sbitdula=P2^6; //聲明U1鎖存器的鎖存端

sbitwela=P2^7; //聲明U2鎖存器的鎖存端

sbitadwr=P3^6; //定義A/D的寫信號

sbitadrd=P3^7; //定義A/D的讀信號

uchar adval;

uchar codetable[]={ //定義數碼管顯示編碼

0x3f,0x06,0x5b,0x4f,

0x66,0x6d,0x7d,0x07,

0x7f,0x6f,0x77,0x7c,

0x39,0x5e,0x79,0x71};

void delayms(uintxms) //延時函數

{

uint i,j;

for(i=xms;i>0;i--) //i=xms即延時約xms秒

for(j=110;j>0;j--);

}

voiddisplay(uchar bai,uchar shi,uchar ge) //顯示子函數

{

wela=1;

P0=0x7e; //送位選信號

wela=0;

P0=0xff; //消影

dula=1;

P0=table[bai]; //送段選信號

dula=0;

P0=0xff;

delayms(5); //延時5秒

wela=1;

P0=0x7d;

wela=0;

P0=0xff;

dula=1;

P0=table[shi];

dula=0;

P0=0xff;

delayms(5);

wela=1;

P0=0x7b;

wela=0;

中斷法讀取AD程序.docx (276.88 KB, 下載次數: 9)

ID:266621 · 發表于 2017-12-25 17:06

補充詳細源代碼及原理圖
