單片機可編程場效應管控制板的vb.net上位機源碼資料包內容：
下載附件
2018-2-24 19:05 上傳
資料目錄1 八入八出場效應管工控開發板功能介紹 1.1八入八出場效應管工控開發板簡介 1.2硬件連接標注說明 1.3 STC12C5A60S2系列1T單片機簡介 1.4 N溝道Irf1205場效應管簡介 2 開發板編程入門教學 2.1 Keil uVision4簡介 2.2 用keil軟件建一個簡單工程 2.3 下載程序方法 3 開發板應用實例 3.1控制某一路延時通斷實例 3.2隨機輸出控制使用實例 3.5、八路輸出流水燈實例 3.4一對一輸入輸出點動控制程序 3.5一對一輸入輸出自鎖控制實例 3.6一對一輸入輸出互鎖控制實例 3.7上位機串口控制測試 3.8上位機485接口控制測試 3.9上位機232或485接口控制測試 3.10加密設定開機次數記憶 3.11掉電記憶測試程序 3.12 PWM控制直流電機 附錄：原理圖
1.4 N溝道Irf1205場效應管簡介IRFR1205 N溝道中文資料描述：MOSFET N-CH 55V 44A DPAK FET 型 | MOSFET N 通道，金屬氧化物 | FET 特點 | 標準型 | 開態Rds（最大）@ Id, Vgs @ 25° C | 27 毫歐 @ 26A, 10V | 漏極至源極電壓(Vdss) | 55V | Id 時的 Vgs(th)（最大） | 4V @ 250µA | 閘電荷(Qg) @ Vgs | 65nC @ 10V | 電流 - 連續漏極(Id) @ 25° C | 44A | 在 Vds 時的輸入電容(Ciss) | 1300pF @ 25V | 功率 - 最大 | 107W | 安裝類型 | 表面貼裝 |
1 八入八出場效應管工控開發板功能介紹1.1八入八出場效應管工控開發板簡介- 尺寸：115mmX77mmX25MM
- 供電：板子供電直流6到40V
- 八路數字量輸入光耦(PC817)隔離
- 八路場效應管輸出帶光耦(PC817)隔離
- 拓展口八個io
- 輸入輸出帶指示
- 晶振11.0592Mhz
- 場效應管（IRF1205）輸出可控制55V44A負載

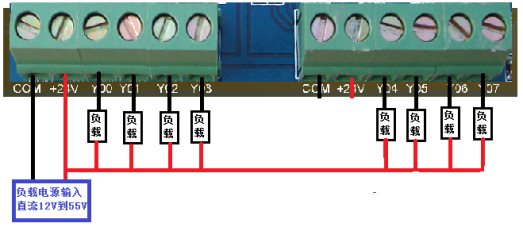

功能：八個輸入可以接八個NPN型傳感器，或者控制設備的限位開關、啟動、停止開關等等，可以實現任意控制設備的編程（仿西門子s7-200開關管型），可以控制直流12V到55V，107w負載 1.2硬件連接標注說明
整版標注：
注：RS485建議采用雙絞線連接，采用帶屏蔽的雙絞線連接，并將屏蔽層接地，總線上掛多個模塊時，采用手拉手不的連接方式。
 采集外部干接點開關量信號的接法
單片機下位機源程序如下:
- /********************************************************************
- 匯誠科技
- 實現功能:1對1輸入輸出自鎖控制程序
- 使用芯片：AT89S52 或者 STC89C52
- 晶振：11.0592MHZ
- 編譯環境：Keil
- 作者：zhangxinchunleo
- 【聲明】此程序僅用于學習與參考，引用請注明版權和作者信息！
- *********************************************************************/
- /********************************************************************
- 程序說明：
- 當IN0口與GND口接通后，對應的繼電器K8吸合(即：COM7與CK接通CB斷開)；
- 當IN1口與GND口接通后，對應的繼電器K7吸合(即：COM6與CK接通CB斷開)；
- 當IN2口與GND口接通后，對應的繼電器K6吸合(即：COM5與CK接通CB斷開)；
- 當IN3口與GND口接通后，對應的繼電器K5吸合(即：COM4與CK接通CB斷開)；
- 當IN4口與GND口接通后，對應的繼電器K4吸合(即：COM3與CK接通CB斷開)；
- 當IN5口與GND口接通后，對應的繼電器K3吸合(即：COM2與CK接通CB斷開)；
- 當IN6口與GND口接通后，對應的繼電器K2吸合(即：COM1與CK接通CB斷開)；
- 當IN7口與GND口接通后，對應的繼電器K1吸合(即：COM0與CK接通CB斷開)；
- *********************************************************************/
- #include<STC12C5A60S2.h> //庫文件
- #define uchar unsigned char//宏定義無符號字符型
- #define uint unsigned int //宏定義無符號整型
- /********************************************************************
- 初始定義
- *********************************************************************/
- /*定義八位輸入為單片機P1口*/
- sbit IN0=P0^0;
- sbit IN1=P0^1;
- sbit IN2=P0^2;
- sbit IN3=P0^3;
- sbit IN4=P0^4;
- sbit IN5=P0^5;
- sbit IN6=P0^6;
- sbit IN7=P0^7;
- /*定義八位輸出為單片機P2口*/
- sbit K1=P2^6;
- sbit K2=P2^7;
- sbit K3=P5^1;
- sbit K4=P5^0;
- sbit K5=P4^6;
- sbit K6=P4^1;
- sbit K7=P4^5;
- sbit K8=P4^4;
- /********************************************************************
- 延時函數
- *********************************************************************/
- void delay(uchar t)
- {
- uchar i,j;
- for(i=0;i<t;i++)
- {
- for(j=13;j>0;j--);
- { ;
- }
- }
- }
- /********************************************************************
- 主函數
- *********************************************************************/
- void main()
- {
- P4SW|=0x70; //配置P4.5為IO口
- while(1)
- {
- if(IN0==0){delay(100);while(!IN0);K8=0;} //繼電器K8閉合
- if(IN1==0){delay(100);while(!IN1);K7=0;} //繼電器K7閉合
- if(IN2==0){delay(100);while(!IN2);K6=0;} //繼電器K6閉合
- if(IN3==0){delay(100);while(!IN3);K5=0;} //繼電器K5閉合
- if(IN4==0){delay(100);while(!IN4);K4=0;} //繼電器K4閉合
- if(IN5==0){delay(100);while(!IN5);K3=0;} //繼電器K3閉合
- if(IN6==0){delay(100);while(!IN6);K2=0;} //繼電器K2閉合
- if(IN7==0){delay(100);while(!IN7);K1=0;} //繼電器K1閉合
- }
- }
- /********************************************************************
- 結束
- *********************************************************************/
下載附件
2018-2-24 18:52 上傳
所有資料51hei提供下載:
相關資料.rar
(14.36 MB, 下載次數: 55)
2018-2-24 12:24 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
此開發板的詳細教程預覽：
http://www.torrancerestoration.com/bbs/dpj-107771-1.html
此板的pcb工程文件與原理圖文件下載地址（Altium Designer畫）：
http://www.torrancerestoration.com/bbs/dpj-108108-1.html
|
