Proteus教程第一部分:ISIS原理圖繪制

幕左上方的那個較小的區域稱為預覽窗口。預覽窗口用來預覽當前的設計圖，藍色邊框顯示的是當前圖紙的邊 框，而綠色邊框表示的是編輯窗口的大小。然而，當從對象選擇器中選擇一個新對象時，預覽窗口則是用于預 覽這個被選中的對象，這個稍后再介紹。

如果您不喜歡工具欄的默認位置，您可以移動它們，并將它們放置到軟件的任何一個邊緣即可。類似地，您也 可以通過拉拽對象選擇器和預覽窗口的右端穿過編輯窗口，將它們放置在軟件的右端。

工具欄和菜單選項將會隨著被選中選項卡而變化。在本 ISIS 教程中，使用到的工具按鈕和菜單都是

在對象選擇器或在預覽窗口右鍵單擊鼠標，將出現一個彈出菜單，其中包括“自動隱藏”選項。選擇自動隱藏預覽 窗口和對象選擇器，將使編輯窗口占有最大的可視面積，對繪制原理圖有很大的幫助。選擇了自動隱藏功能后， 對象選擇器和預覽窗口將最小化為一個彈出框，當鼠標放在上面時或者選擇不同的對象模式時，彈出框重新打 開成對象選擇器和預覽窗口。

縮放

   移動鼠標到需要縮放的地方，滾動鼠標滾輪進行縮放。    移動鼠標到需要縮放的地方，按鍵盤 F6 放大，F(xiàn)7 縮小。

   按下 SHIFT 鍵，鼠標左鍵拖拽出需要放大的區域，這叫 SHIFT ZOOM 功能。

   使用工具條中的 Zoom in(放大)、Zoom Out(縮小)，Zoom All(全圖)，Zoom Area(放大區域)進行操作， 如下圖所示：

按 F8 鍵可以在任何時候顯示整張圖紙。

平移

按下鼠標滾輪，出現光標，表示圖紙已經處于提起狀態，可以進行平移。    鼠標置于要平移到的地方，按快捷鍵 F5 進行平移。

   按下 SHIFT 鍵，在編輯窗口邊緣移動鼠標，進行平移（Shift Pan）。

   如果想要平移至相距比較遠的地方，最快捷的方式是在預覽窗口點擊顯示該區域    使用工具欄平移按鈕進行平移。

使用第一種方式進行平移時，在圖紙?zhí)崞馉顟B(tài)下，也可使用鼠標滾輪進行縮放操作。掌握這些操作 將會大大提高原理圖繪制效率，特別是滾輪的使用。不但可以用于縮放，還可以用于平移。

如果您愿意多花一些時間來熟悉使用這些 ISIS 技巧，這將對您之后的設計起到幫助，例如學會使用滾輪來進行 縮放和移動將為您節省寶貴的時間。

可以在編輯窗口顯示網格點和網格線來作為視覺輔助。在“視圖”菜單下調用“切換網格”命令，或者在工具 欄上點網格圖標，可以切換網格的顯示。網格可以幫助你放置器件和進行連線進行快速對齊。如果你看不到網 格，可能需要調整你的顯示器的對比度，或者在“模版”->“設置設計顏色”菜單下改變網絡的顏色（默認的 顏色是輕灰色）。

在預覽窗下方是對象選擇器（即對象列表窗），用來選擇器件、符號和其他庫對象。后面我們將進一步熟悉對 象選擇器的使用。

最后，在屏幕底部是坐標顯示欄，如下圖所示，顯示鼠標指針的當前坐標值。坐標的單位是 th（即千分之一英 寸，與 mil 相同），坐標原點在圖紙的中心。

注意 ISIS 允許對所有工具欄進行重定位，并可以調整對象選擇器/預覽窗的大小和位置。本教程是 以它們的默認位置來討論的。

設計視覺幫助

是鼠標指向?qū)ο髸r(shí)，對象會被虛線包圍；二是鼠標光標也會根據其功能發生改變。 簡單來說，就是當鼠標移動到某一元件上時，光標的樣式會發生改變，表明光標所指的對象可被選中和進行操

行不同的操作。 以下是光標含義說明列表：

	連線光標-顯示為綠色筆型光標，單擊左鍵開始連線。
	總線光標-顯示為藍色筆型光標，單擊左鍵開始繪制總線。
	選擇光標-單擊左鍵時光標所指對象被選中。
	移動光標-可移動鼠標下的對象。
	拖線光標-按住鼠標左鍵對連線或 2D 圖形進行拖拽調整
	賦值光標-當使用屬性賦值工具設置對象屬性，鼠標指向?qū)ο髸r(shí)，點擊左鍵將把相關屬性設置到對象中。

快捷鍵

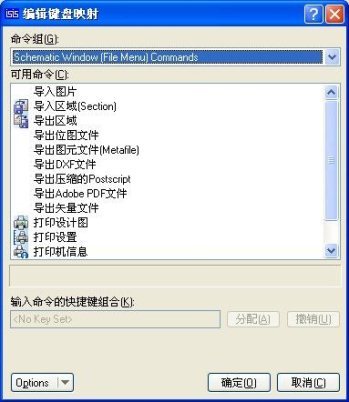

可以從“系統”菜單“設置快捷鍵”命令中打開設置對話框， 在對話框頂端的下拉框中選擇所有的菜單命令和 操作模式進行設置。只需要簡單的選中您所需要的命令，并且分配相對應的按鍵綜合到這個命令即可，如下圖 所示：

除了標準的 windows 快捷鍵（如 CTRL+S 為保存命令）不能進行進行重新映射外，其它的快捷鍵 的設置則沒有限制。

顯示選項

    Windows GDI 模式

    OpenGL 硬件加速模式

    Direct 2D 硬件加速模式

和 OpenGL 模式，ISIS 系統將默認使用 Direct2D 模式，因?yàn)?Direct2D 模式對所有的顯卡都更加兼容和可靠。 在“系統”->“設置顯示選項”菜單中設置顯示配置。下圖所示的某些選項是由一些特定的硬件加速技術所提

對話框的第一部分是用于顯示您的顯卡是否支持 OpenGL 或者 Direct2D 硬件加速功能，如果支持，你可以選擇 相應的模式。

shift 按鍵并且移動鼠標到編輯窗口的邊緣，編輯窗口將自動平移。 對話框的“高亮動畫”設置部分允許你設置當鼠標移動到某一對象時，該對象高亮顯示的速度。捕捉速度和釋

最后，多次采樣是 OpenGL 模式下對反鋸齒功能的設置，多次采樣設置得越高，反鋸齒效果就越好，但消耗的 GPU 資源就越多。如果你設置到一個超出顯卡硬件支持的采樣水平，ISIS 軟件將自動選擇到一個顯卡可以支持 的采樣水平。

OpenGL 模式的多次采樣功能跟顯卡關系很大，有些可以顯示非常平滑的文字，但有些則鋸齒明顯

在 ISIS 的“模版”菜單中還可以設置顏色和風格�？梢愿淖�?cè)O(shè)置中使用的圖紙、網格、對象和高亮顯示時的顏 色和線寬等，請參考幫助文檔里面的模版章節以獲取更詳細的信息。

DSPIC33 數據采集系統用于收集三個最為重要的環境參數：     大氣壓力

    環境溫度     相對濕度

所有采集到的數據都會周期性地存儲到 dsPIC33 的非易失存儲器中，這些數據使用二進制格式進行保存，然后 再通過串口終端傳送給 PC 主機。

本系統電路采用電池進行供電，并放置到戶外環境中工作，因此電路對功耗進行了特別的優化，使得電池的壽 命盡可能地延長。大多數時候，系統電路處于休眠狀態，然后會定期蘇醒去完成需要的數據采集工作。

電路描述

原理圖繪制入門

應的電路連線。 本教程使用到的電路相對有點復雜，因此，會涉及到比較多的繪制步驟。在本節的最后，我們將提供一個完整

分，不必繪制出一個完整的原理圖。然而，我們強烈建議您完整讀完這個教程，以免錯過部分重要特征。 第一件需要做的事情就是從元件庫中選取本次設計所需要的元件。

從庫中選取元件

    如圖所示，按下對象選擇器左上方的“P”按鈕，你也可以通過快捷鍵來啟動元件庫瀏覽器對話框（默 認的快捷鍵是 P）。

在原理圖編輯區域的任意位置點擊鼠標右鍵，并且根據圖示選擇彈出菜單：放置-元件-從元件庫中

就是直接搜索它�？梢栽囍鴮ⅰ�2N7002”輸入到元件庫瀏覽器的關鍵字欄中，瀏覽器將會根據您輸入的關鍵字 提供三個備選的元件列表供您選擇，在元件列表中的“2N7002”元件上雙擊鼠標左鍵將把需要的元件放到對象 選擇器中，如下圖所示：

使用此方法就可以根據元件名方便地獲取您所需要的所有元件。然而，并不是所有的元件名都可以清楚的記住， ISIS 還提供了其他幾種方式方便您查找元件。其中一種最直觀的方法就是像使用因特網搜索引擎一樣使用庫瀏 覽器，可以通過輸入描述關鍵字來查找，然后再在結果列表中選擇需要的那個元件�，F(xiàn)在試試用這個方法查找 電阻 CHIPRES1K，在關鍵字一欄中輸入“1K SMT resistor”后，庫瀏覽器將把所有符合關鍵描述的元件放置 到結果列表，選擇 CHIPRES1K 雙擊便可以放置到對象選擇器中。類似地，也可以搜索“10k SMT resistor” 來找到并且加入 CHIPRES10k 等元件。

您可以通過點擊鼠標右鍵來自定義元件庫瀏覽器的信息顯示方式，在彈出的菜單中，可以選擇顯示

類別、子類別、制造商和元件庫。 當您只需要瀏覽某一特定類型或特定廠商的元器件時，可以直接從庫中進行選擇。例如，清除關鍵字搜索中的

可以在子元件目錄選項中選擇 Nickel Barrier 同時在生產廠商選項中選擇 AVX。然而這樣同樣會有許多電容可 供選擇，因此，在關鍵字輸入欄輸入“22p 1N”等等這些關鍵描述，然后我們?cè)賮?lái)選擇我們需要的具體元件

（AVX0805NP022P、AVX0805X7R1N 等等）。 運用上面所介紹的多種方法查找前面列表列出的所有元件，并“雙擊”將其放進對象選擇器中。完成之后，您

另外，如果您需要某種特定庫存編號的元件，在搜索之前，先要使能庫存編號這一列（在搜索列表中單擊右鍵 進行選擇），然后再輸入類似于“digi <xxxxxxx>”的關鍵字來搜索 digikey 公司的庫存編號。

同樣地，如果你需要搜索自建庫中的元件，你需要先使能“元件庫”這一列（在元件列表中單擊右鍵，勾選 “Library”），然后輸入“user <元件名>”的關鍵字來搜索（不需要輸入尖括號），在這里使用 user 關鍵字 將只搜索 USERDVC 元件庫中的元件，因此可以大大地縮小搜索的范圍。

在原理圖中放置元件

在下面這個截圖中，我們可以看到，我們將電路圖分割為幾個不同的功能模塊，這樣做不僅僅是為了美觀，還 可以減少原理圖連線混亂情況，也可以學習使用終端進行連接網絡的方法。

在編輯窗口中單擊鼠標左鍵進入放置模式，將出現 24LC64 元件的虛影。

    移動鼠標到放置位置，在編輯窗口再次點擊左鍵，器件將放置到編輯窗口的對應位置上。

通常我們需要在放置元件后移動元件或一整塊電路，現在就來介紹幾種不同的方法來移動元件或整塊電路。下 面介紹的方法應該大多數人都比較容易熟悉，先選擇要移動的對象（元件或電路塊），在選擇的對象上按住左 鍵，移動鼠標到新的位置，然后釋放鼠標左鍵，將對象放置到新位置。

    點擊選擇模式按鈕，然后在對象上點擊左鍵選中對象并進行標記。這跟大多數圖形界面應用程序使用 的方法都是相似的。但是請記住，當你使用這種方法選中對象時，如果你要再次放置器件到原理圖中， 你需要選擇回元件模式。

    右鍵點擊對象，選中對象的同時彈出右鍵菜單。

    左鍵拖曳方框選中對象。這種方法可以用于選中任何對象（或一組對象）。還可以通過尺寸手柄來調 整選中框的大小。這個技巧一般用來選中多個對象、已經連線的對象或者整個電路塊。

在繪制原理圖的時候，經常需要移動對象到新的位置。因此，我們現在不需要做太多的練習，我們現在使用其 中的一種方法把 24LC64 移動到編輯窗口的左下角，位置與前面的截圖差不多就可以了。

在放置好存儲芯片之后，下一步就是放置其他外圍部件并調整好方向。首先需要的的兩個 10K 的上拉電阻和兩 個 100 歐姆的電阻，分別連接到數據線和時鐘線上。另外，還需要一些用于連接電源，地，以及其它電路的連 接終端�，F(xiàn)在先選擇 CHIPRES 10K 元件，再點擊左側的逆時針旋轉按鈕，可以在預覽窗口中看到旋轉成90 度的情形。

與之前放置存儲芯片的方法一樣，把 1 個 10K 電阻放置在存儲器的左上角。然后在編輯窗口再次單擊左鍵，放 置第 2 個 10K 的電阻放置到第 1 個的旁邊。

您也可以在編輯窗口中的放置模式下旋轉元件。在編輯窗口單擊鼠標左鍵后就可以進入放置模式（這

時你可以看到元件的虛影隨鼠標移動），然后按下小鍵盤中的“+，-”按鍵，便可以在放置前對元 件進行旋轉，再單擊鼠標左鍵就可以進行放置。

在設計中使用各種連接終端，主要是用于表示連線的終點和賦予連線一個連接標號。通常，連接終端用于連接 到電源或地，但用于連接電路的其它網絡也非常方便。使用終端進行連接，既可以大大減少連線，避免電路混 亂；也可以連接不同圖紙中的網絡。要先選中終端模式才能放置終端，選中終端模式后對象選擇器將所有可使用的終端都顯示出來。

我們這部分電路需要的是電源終端，接地終端和 I2C 總線上的兩個標準終端。在 ISIS 中放置，旋轉終端對象與 前面放置其它對象的方法是一樣的，我們應該相當熟悉了。我們將各種終端放置到相對合適的位置，使元件布 局類似下圖：

除非你已經對元件的合理放置相當熟練，不然，您很難一次性將所有元件放置合理，所以可以試著練習如之前 所講的那樣移動和放置元件的方法。特別地，你可以試試使用框選的方式來選擇和移動一組對象。

類似地，你可以通過在空白位置點擊鼠標左鍵或者在空白位置點擊鼠標右鍵后選中“清除選擇”菜單來清除選 擇。

記�。涸谀阋苿�(dòng)一組對象時，也可以通過小鍵盤的“+”“-”按鍵來進行旋轉。

連線

在 ISIS 中沒有“連線模式”，也就是說，連線可以在任何時候放置或編輯。這樣減少了鼠標的移動，減少了模 式的切換，提高了開發效率。

自動跟隨 開始放置連線后，連線將隨著鼠標以直角方式移動，直至到達目標位置。 動態光標顯示

連線過程中，光標樣式會隨不同動作而變化。起始點是綠色鉛筆，過程是白色鉛筆，結束點是綠色鉛筆。 下面介紹了在兩個引腳之間連線的基本步驟，現在連接的是 SCK 腳和 100 歐姆電阻。

    將鼠標放置在存儲芯片的 SCK 引腳上時，光標會自動變成綠色。

    點擊鼠標左鍵然后向左移動鼠標到 100 歐姆電阻的管腳處，導線將會跟隨移動，在移動的過程中光標

    再次點擊鼠標左鍵以完成畫線

    您不可以從導線的任意位置開始連線，而只能從芯片的管腳開始連線，連接到另一根導線。     當您連接到其它已存在導線時，系統會自動放置結點，然后結束連線操作。

在連線過程中，如果您需要連接兩根導線，操作步驟如下：首先需要在其中一根導線上放置結點，

如果需要在放置導線后再進行修改（例如在此例中連接 SDA 和電阻的導線），只需要在所需要移動的導線上點 擊鼠標右鍵，再選擇“拖動導線”菜單，或者在導線上點擊鼠標左鍵然后拉動導線即可。

ISIS 提供了視覺標識幫助，如果光標變成綠色，表示可以開始或者停止連線。 連接終端 完成這部分電路的最后一步就是為每個終端命名（標上網絡標號）。為終端命名非常重要，因?yàn)榻K端名指明了

電源終端和接地終端則稍微有些不同，它們也可以進行命名，但用戶如果沒有進行命名，電源端默 認命名為 VCC，接地端默認命名為 GND。

使用兩個相同名字的終端最基本的作用就是把原理圖中不同位置的元件連接起來，而不用使用長長的導線來連 接，減化電路連線的復雜度。

    在終端上雙擊鼠標左鍵。

    在終端上點擊鼠標右鍵，在彈出的菜單中選擇編輯屬性。

    進入編輯模式后，點擊左鍵以選擇終端，再點擊鼠標右鍵，在彈出的菜單中選擇編輯模式，注意在編 輯完成后要退出選擇模式。

提示：如果直接用電壓值來標示電源終端，需要在前面添加‘+’‘-’號，如+12V、-12V 等等。

ISIS 為電源網絡提供了隱式連接的方法，從而減少了大量的電源導線，主要使用到了下面三種方法。 隱藏電源引腳

在 ISIS 中，基本上所有元件的電源腳都被隱藏了（在原理圖中見不到）。這里要注意的關鍵的一點就是在默認 情況下，元件引腳的命名與所連接的電源網絡相同。

關于隱藏電源引腳的詳細信息請參考幫助文檔對應章節的內容。

配置電軌（電源供應） 管理電源網絡最為簡單的方式就是使用“設計”菜單中的“配置電軌”對話框。打開該對話框后，我們可以看

GND 網絡是由電路中未命名的接地終端創建的。

    VDD 網絡則是由電路中命名為 VDD 的電源終端創建的。

    I2C 存儲芯片有兩個隱藏的引腳 VCC 和 GND，同樣會自動連接到以這兩個名字命名的網格中。

對話框，右擊 I2C 芯片后選中編輯屬性菜單，將彈出編輯屬性對話框。再點擊右側的“隱藏引腳”按鈕就可以 看到所有隱藏的引腳和其對應的網絡分配。

現在將電源引腳從默認的 VCC 網絡修改為連接到 VDD 網絡，點擊確定退出對話框。然后程序打開電軌配置對 話框，再打開 VDD/VCC 選項就會發現 VCC 網絡已不再存在了。

現在我們將 VDD/VCC 的電源電壓修改為 3.3V，這也是電路實際工作的電壓。電源電壓在 PCB 設計中僅作為 設計參考，但在仿真的過程中，電源電壓的設定則有著非常重要的作用。

修改電源電壓并不會改變電源網絡的連接，也就是說，如果兩個電源網絡的電壓都是 3.3V，但這兩個電源網絡 不一定是相連的，只有分配到同一個電源供應的網絡才是相連的。

返回到原理圖中，編輯 VDD 終端（右擊鼠標，選擇編輯屬性），修改終端標簽為“MY_POWER_NET”。再 次打開電軌配置對話框，會發現一個未連接的電源網絡（電源網絡未連接到電源供應）。

如果我們真的按照前面的指示進行了操作，那么我們現在需要選擇 VCC/VCC 電源供應，然后把 “MY_POWER_NET”電源網絡加入到 VCC/VDD 電源供應中。

最后一點需要說明的是，當你使用電壓來給終端進行標示時，系統會自動加入到對應電壓的電源供應中。例如， 使用+12V 給終端命名，將使這個終端自動加入到+12V 的電源供應中，用戶不用再進行電軌配置。

如果您還需要更多的靈活性（例如，模擬地和數字地），那么必須使用終端標示，然后在電軌配置對話框中可 以進行靈活的配置操作，更多信息可詳見幫助手冊。

元器件的標簽和標號

到原理圖上時系統自動分配的，如果需要，也可以手動修改。對于其它的標簽，如元件值標簽，你可以更改元 件值，更改擺放的位置，選擇顯示或隱藏等操作，下面演示操作的過程。

我們放大原理圖中的其中一個電阻，可以看到電阻元件的旁邊有兩個標簽，一個唯一的參考標號（如 R1）和一 個電阻值（如 10k）。 你可以在元件的屬性編輯對話框中編輯這兩個標簽，并且選擇顯示或隱藏標簽。我們?cè)?電阻上雙擊鼠標左鍵來打開對話框，如上圖所示。

在這個對話框中，您可以編輯元件參考標號和元件值。旁邊的“隱藏”勾選框可以設置參考標號和元件值是否 可見。在一個很密集的電路中，這個選項將非常有用，讓電路更加整潔。當然，這種情況下，你要查看元件的 標號或值時，需要打開屬性編輯對話框。

在這里你可以稍微花點時間練習一下修改元件的標號、值和可見性等，但是要注意，如果你把電阻“R1”的標 號改為“R2”，電路圖中將有兩個相同的參考標號，在繪制 PCB 時將導致網絡表錯誤。如果你使用元件編輯 對話框中的新建按鈕來重新給元件標號，將可以自動獲得一個不重復的標號。

新建按鈕將自動分配一個不重復的標號 同樣地，全局命名功能也避免元件重名（將在教程的后面部分進行介紹）。 您也可以將標簽移動到更為合適的位置，當進行連線時，如果連線的路徑被標簽阻擋，這時我們常常需要移動

快速操作技巧和塊編輯

作技巧。讓我們一起來繪制下面這個 DSPIC33 最小系統電路塊。

根據上面這個圖，你應該知道怎樣在對象選擇器中選出所需要的元件。但為了清楚起見，下面提供了所需的元 件清單。

當我們繪制一系列走向相同的連線時，ISIS 提供了一種非常有用的連續放置導線的方法，可以在繪制新的連線 時自動重復上一次的操作，我們稱之為“雙擊復制”技巧。

連接 dsPIC 的管腳 4（RB0）到右邊的終端，然后把鼠標向下移動到下一個管腳上（管腳 5），鼠標光標將變 成綠色，雙擊左鍵，這就可以自動重復前面的連線，可以讓您更快的連線。

注意：這種方法畫出的導線與前一次畫出的必須是一模一樣的，也即是方向相同，長度相等，而且

最小系統電路圖。注意：編輯終端標簽時，可以在編輯對話框的下拉菜單中選擇系統已存在的終端標簽名。 當網絡標號已經存在時，我們推薦你使用這種方法進行，以免你輸入時出錯。注意，標簽指明了終端與網絡的

現在你應該掌握了繪制電路的基本操作，應該可以快速地繪制剩下的三部分電路模塊。當你完成時，整個電路 就應該與下面這個電路一樣。

完整的DSPIC33電路

如果您已經對前面介紹的內容已經非常熟悉了，可以跳過繪制的過程。

多頁設計和連接性

以把電路分成多個邏輯功能塊來進行管理。ISIS 完全支持這些功能，接下來的教程將演示如何把示例電路繪制 到兩張圖紙上。現在我們已經繪制完第一張圖紙，包括處理器、傳感器和存儲電路，我們將在另一張圖紙上繪 制電路的模擬部分和電源部分。
