概述
AP5163 是一款降壓型的高精度高亮度LED驅動控IC。
AP5163 通過一個外接電阻設定輸出電流，最大輸出電流可達2.5A；電流檢測精度最高可達±1%；外圍只需很少的元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現輝度控制功能。
系統采用電感電流滯環控制方式，對負載瞬變具有非常快的響應，對輸入電壓具有高的抑制比；其電感電流紋波為 20%，且最高工作頻率可達 1MHz。
AP5163 特別適合寬輸入電壓范圍的應用，其輸入電壓范圍從5.5V到36V；而工作溫度范圍從-20 oC到85 oC。
AP5163 特別內置了一個 LDO，其輸出電壓為 5V，最大可提供 5mA 電流輸出，外置MOS管。
AP5163 采用小的 SOT23-6 封裝。

特點
最大輸出電流：2.5A
高效率：96%
高端電流檢測
最大輝度控制頻率：5KHz
滯環控制，無需補償
最高工作頻率：1MHz
電流精度：最高可達±1%
寬輸入電壓：5.5V~36V
最高輸出功率： 25W
5V，5mA 片上穩壓器

應用領域
建筑、工業、環境照明
MR16 及 LED 燈
汽車照明
手電筒IC

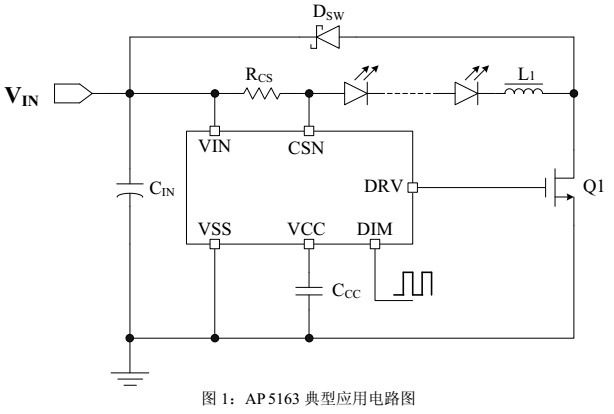

典型應用電路圖

電路圖
