摘要

針對射頻識別(RFID)技術應用的廣泛前景,結合超市選擇商品電子防竊系統(EAS)的防盜設備，在超市倉庫管理中設計了一個基于RFID的超市智能倉庫管理系統的框架。該系統通過將識別解決方案與無線傳感器網絡技術相結合,實現對超市的倉庫管理情況進行準確的識別、記錄、統計防止丟失。應用EAS系統和RFID技術的結合實現零售超市的防盜。

目錄
摘要
第一章  課程設計
1.1 目的
1.2 設備與器材
第二章  設計內容和方案
2.1 設計內容
2.2 設計方案
第三章  課程設計相關原理簡述
第四章  設計實現
4.1 基本接線圖
4.2 遇到的問題及解決
4.3 需要討論的其它問題
第五章  設計驗證
5.1 驗證步驟及結果
5.2 數據分析
5.3 結論
第六章  設計總結
第七章  參考文獻

第一章  課程設計
1.1 目的

隨著零售業的蓬勃發展，越來越多的超市選擇商品電子防竊系統(EAS)作為其主要的防盜設備。EAS系統不是普通的電子設備，由于其功能的特殊性與重要性，以及其高科技的技術含量．就對該系統的使用、維護及對系統管理人員的專業素質有著更全面、更嚴格的要求。但EAS系統終有無法避免的弊端和盲區，零售業面臨的問題也并不僅僅是從貨架上丟失數件商品，而是批量的商品從供應鏈上就已經丟失。人工管理倉庫效率低下，能夠及時快捷的找到相應物資的具體位置，同時對同類物資做快速的盤點，更為了防止貴重物資被偷被盜等事件的發生。應用EAS系統和RFID技術的結合實現零售超市的防盜。

1.2 設備與器材

設備：

防盜天線＋解碼器（專消軟標簽用）＋軟標簽＋開鎖器（專取硬標簽）＋硬標簽

器材：有源標簽、半有源標簽、天線、讀卡器

第二章設計內容和方案
2.1 設計內容

實驗部分：該RFID倉庫物資防盜報警管理系統根據目前很多大型工廠倉庫管理的具體需求為背景，基于無線射頻識別技術為基礎而開發出來的安防。該系統具有：隨時查找相關物品的數量，對物品進行出入庫時可防止貴重物資被偷被盜。
設計部分：用C#來實現數據傳送和報警功能

2.2 設計方案

首先要將需要定位監控的物資上面安裝一張半有源RFID的低頻激活電子標簽該標簽具有唯一的編碼，并給具有合法拿取物品的管理人員登記和發放一個電子標簽卡，用于標識管理人員的身份，然后將物資放置在雙頻報警主機有效監控范圍內的指定位置上，并建立起物資與存放位置之間的對應關系。系統工作時，雙頻報警主機內的低頻觸發激活器連續不斷發射低頻激活信號，激活貴重物品上的電子標簽，電子標簽把信號再發射出去，有效識別范圍內的讀寫器將收到該標簽同頻段發射的數據包，解析出該數據包中的標簽ID號和激活器編號以及RSSI值后立刻上傳到上位機電腦。當貴重物品上的標簽被移出2m外，激活器發射的信號不能激活標簽，相對應讀寫器也讀取不了標簽信息，聲光報警裝置進行報警。同時，在倉庫不同的地方，安裝一些有源RFID遠距離讀寫器，用于采集低頻激活電子標簽被激活后發出的信息（包括電子標簽本身的ID號，低頻激活天線的地址碼），讀寫器采集到數據后，通過各種傳輸方式，將信息上傳給電腦管理中心。以便及時發現異常和采取措施。

第三章課程設計相關原理簡述

EAS系統

超市商品一般都設有兩種防盜裝置，一種是小型磁條，俗稱“軟標”，另一種是扣針式的帶磁裝置，俗稱“硬標”，它們都是利用磁性感應原理來防盜的，超市門口的報警裝置又稱“防損門”，里面裝有磁性感應器。如果商品沒有經過消磁而通過防損門時則會報警。顧客挑選完商品在收銀臺付款后，收銀員就會對帶“軟標”和“硬標”的商品進行消磁，如果是“軟標”則在收銀臺面的消磁器上進行消磁，如果是“硬標”則會用一種專用工具來將“硬標”與商品托開。這樣顧客所購買的商品就可以安全地通過“防損門”了。

檢測天線放在門口處，在出售的商品扣上軟或硬標簽；在沒有通過收銀臺解碼或開鎖而走出店鋪門口，檢測天線會自動發出警報聲，從而通知店員，店鋪商品發生被盜。

EAS系統主要由檢測器（Sensor）、解碼器（Deactivator）和電子標簽（Electronic Label and Tag）三部分組成。

1. 檢測器一般由發射器和接收器兩個部分組成。其基本原理是利用發射天線將一掃描帶發射出去，在發射天線和接收天線之間形成一個掃描區，而在其接收范圍內利用接收天線將這頻帶接收還原，再利用電磁波的共振原理來搜尋特定范圍內是否有有效標簽存在，當該區域內出現有效標簽即觸發報警。

2. 電子標簽其內部結構是一個Lc振蕩回路，以特殊方式安裝在商品上，只有經過專用解碼器、開鎖器才能將其解除。市場上出現的電子標簽有軟標簽、硬標簽、酒瓶保護器、奶粉防盜標簽、CD/磁帶保護盒等。

3. 解碼器是軟標簽失效的裝置。市面上常用的是非接觸式解碼器，只要營業員將標簽通過解碼器上方20cm以內便可解碼。解碼器可配合POS激光收銀平臺使用。開鎖器是快速、方便、簡單地將各種硬標簽取下的裝置

硬標簽軟標簽

防盜檢測步驟：

1、將防盜標簽附著在商品上。

2、在商場出口通道或收銀通道處安裝檢測器。

3、付款后的商品經過專用解碼器使標簽解碼失效或開鎖取下標簽。

4、未付款商品（付著標簽）經過出口時，門道檢測器測出標簽并發出警報，攔截商品出門。

EAS系統無法避免的弊端

隨著EAS系統的應用不斷擴大，越來越多的問題也就逐漸暴露出來。該系統最大的弱點是只要有標簽信號存在都會引起警報，容易誤報警。由于電磁場本身的特點，商場超市比如：金屬購物車額，太陽傘傘柄都有可能形成LC回路觸發報警。另外EAS還有金屬屏蔽問題，無法使用在金屬材質的商品上，電磁環境也很容易受到外部環境的改變。EAS標簽的隱蔽性差，容易被撕下或換成價格便宜商品的標簽。

RFID技術解決方案

可以完成以下功能，跟蹤商品，使每個公司很清楚每一個貨箱離開倉庫運往超市的情況，解決問題的關鍵就在于預防供應鏈上的丟失情況，防止退貨欺詐，避免貨物錯位。與EAS、CCTV等系統形成情報傳遞與經典防盜的互相補充。識別工作無需人工干預，可工作于各種惡劣的環境，讀寫標簽的距離可以實現更遠，從而真正防止偷盜。RFID技術最大的特點是可同時識別多個標簽對，標簽所存儲的信息進行讀寫，可重復讀寫達到10萬次以上，操作快捷方便。

RFID系統

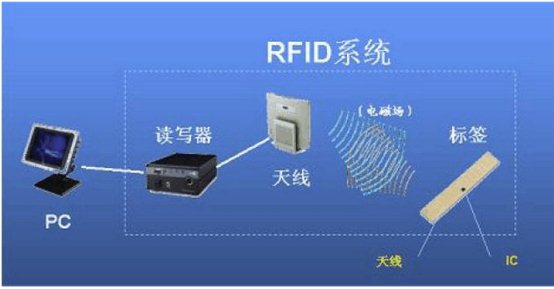

RFID無線射頻識別是一種非接觸式的自動識別技術，它通過射頻識別信號自動識別目標對象獲取相關數據，它的工作原理是閱讀器通過RFID標簽的貨品進入該磁場時產生感應電流從而獲得能量，發送出自身的編碼等信息被閱讀器讀取并解碼后發送至電腦主機進行有關處理。最基本的RFID系統由三部分組成：電子標簽、閱讀器、天線，此外最重要的當然還包括將這些設備集合起來的應用系統。

RFID系統的工作原理

RFID 技術的基本工作原理并不復雜: 標簽進入磁場后, 接收解讀器發出的射頻信號, 憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息 ( Passive Tag , 無源標簽或被動標簽) , 或者主動發送某一頻率的信號( Act ive T ag , 有源標簽或主動標簽) 識讀器讀取信息并解碼后, 傳送至中央信息系統進行有關數據處理。

半有源RFID技術

半有源RFID產品，結合有源RFID產品及無源RFID產品的優勢，在低頻125KHZ頻率的觸發下，讓微波2.45G發揮優勢。半有源RFID技術，也可以叫做低頻激活觸發技術，利用低頻近距離精確定位，微波遠距離識別和上傳數據，來解決單純的有源RFID和無源RFID沒有辦法實現的功能。簡單的說，就是近距離激活定位，遠距離識別及上傳數據。

半有源RFID電子標簽，是集成了有源RFID電子標簽和無源RFID電子標簽的優勢，作為一種特殊的標示物。在平時情況，其處于休眠狀態不工作，不向外界發出RFID信號，只有在其進入低頻激活器的激活信號范圍時，標簽被激活后，才開始工作。

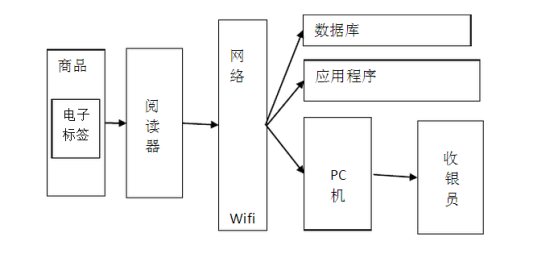

第四章設計實現4.1 基本接線圖

4.2 遇到的問題及解決

在解決報警問題上，不知道怎樣處理。當激活器發射的信號不能激活標簽，相對應讀寫器也讀取不了標簽信息，聲光報警裝置進行報警。所以就設定當取值為空時報警器報警。

4.3 需要討論的其它問題

由于條件限制，讀卡距離較近，還不能很好的起到實時防盜的作用。但實驗表明，此設計的電路運行穩定，讀寫數據準確，操作時間較短，在理論上是完全可以實現的。

第五章設計驗證
5.1 驗證步驟及結果

1、管理人員可以根據用戶名和密碼登錄超市防盜系統

2、讀寫器采集到數據后，將信息上傳給電腦管理中心。管理人員可以知道這箱貨物的名字、生產地、生廠商編號、數量和生產日期等基本信息，并寫入數據庫中。

3、當激活器發射的信號不能激活標簽，不能正常顯示出信息。相對應讀寫器也讀取不了標簽信息，聲光報警裝置進行報警。

5.2 數據分析

系統只用了兩張數據表，一張管理人員登錄信息，一張商品信息。

5.3 結論

根據顯示出的數據，了解貨物的信息，方便了整理庫存。

第六章設計總結
本次設計能實現的方面很少，因?yàn)樽约旱哪芰Σ粔�。僅僅是用C#實現數據的傳遞和管理，和實現的報警功能。對于EAS系統了解但未能用硬件實現。EAS系統配合RFID無線射頻識別，可以完成商品的統計和商品是否以正規途徑離開庫存，如果加上定位功能就能使每個公司很清楚每一個貨箱離開倉庫運往超市的情況，解決了預防供應鏈上的丟失情況，避免貨物錯位。與EAS、CCTV等系統形成情報傳遞與經典防盜的互相補充。識別工作無需人工干預，可工作于各種惡劣的環境，讀寫標簽的距離可以實現更遠，從而真正防止偷盜。
