關于573鎖存器的問題，高手們你們遇到過這種情況么

ID:46254 · 發表于 2012-11-18 20:48

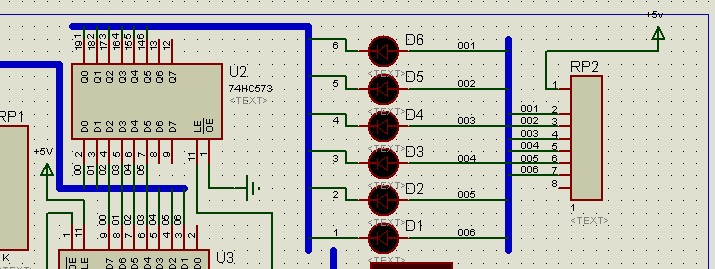

最近在做六層電梯的自動控制系統，用到了鎖存器，在做protues仿真的時候，發現了一點毛病，每次開啟protues仿真開始按鈕的時候，鎖存器的輸出端Q總要出現一次低電平脈沖，因為在鎖存器上海連接了流水燈，流水燈接了+5v高電平，所以每次開始的時候，流水燈總要集體閃爍一下。連接數碼管也是一樣，但是因為閃爍時間很短，流水燈還好，很明顯，但是數碼管就不怎么明顯了，剛開始的時候我還以為是自己電路接錯了，后來對比了之前買的51開發板的電路，發現鎖存器接線沒問題。后來多次分析，終于找到了原因，就是因為鎖存器剛開始的時候,Q端其實是低電平，但是因為連接了流水燈，所以會有瞬間電流通過�？墒俏液芗{悶為什么開發板上不是這樣呢？附上照片，大家一起來解決吧。 d@8jgxp2_b@_9}ebftaux(j.jpg

ID:1 · 發表于 2012-11-20 02:23

你這個電路是照搬的51hei單片機開發板的電路圖吧，你說的這個問題其實在開發板設計之初我也發現了，后來我改進了一下程序完美的解決了這個頭疼的問題，具體你在本論壇搜索一下 “關于51Hei開發板數碼管消隱的研究 ” 這篇文章

[此貼子已經被作者于2012-11-20 2:24:37編輯過]
