自制51單片機定時器，控制USB口通斷電 附源碼和電路

[復制鏈接]
ID:644528 發表于 2020-2-10 16:06 | 顯示全部樓層 |閱讀模式
這幾天放寒假，又因為xx宅家里無所事事

考率到學校宿舍的廁所沒有裝排氣扇，每次有人方便后下個人要等非常長的時間才敢進去……

為此，我萌生了在宿舍廁所裝個排氣扇的想法。。

宿舍廁所沒有插座，排氣扇的供電只能用電池解決，這里采用18650鋰電池供電

考慮到會有人上完廁所會像忘關燈一樣忘記關排氣扇，導致電池電量白白耗盡。

為避免這種情況發生

我設計了一個定時器，用于控置USB口的通斷電
↓↓

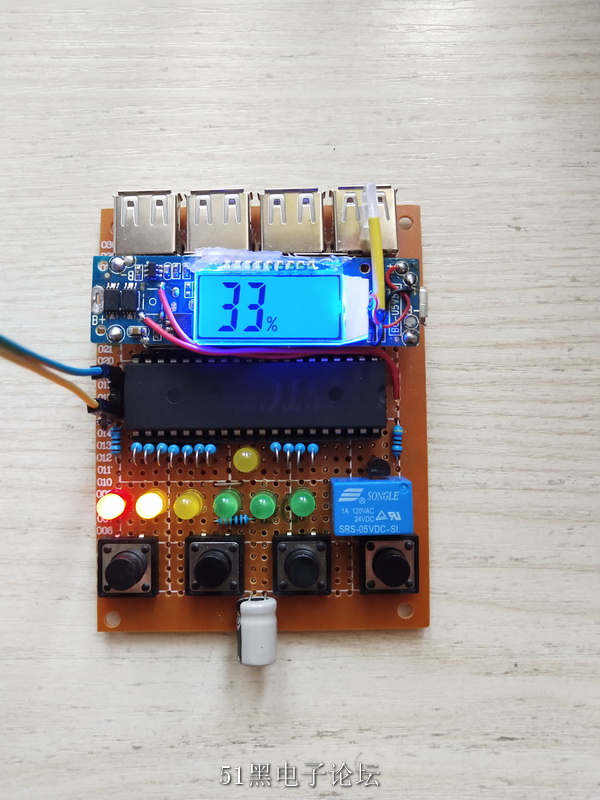

電路板正面

電路板正面

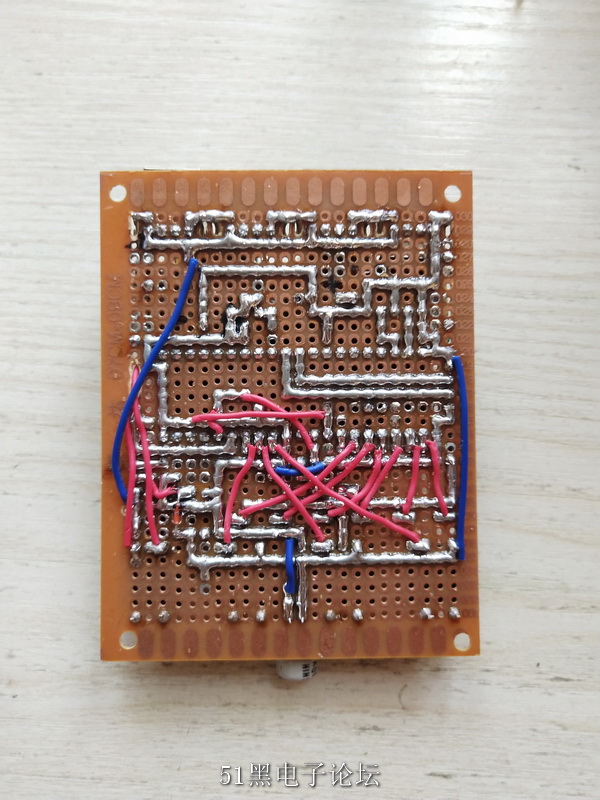

電路板背面

電路板背面 1.jpg

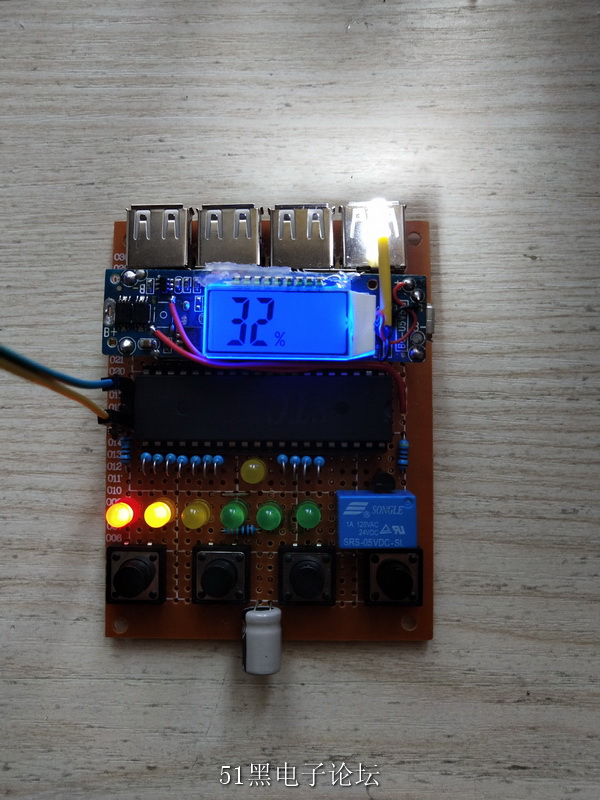

照明

照明

功能：
1、靠下的一排燈表示剩余的時間（一個燈5分鐘，最多30分鐘倒計時），靠上的黃燈閃爍表正在倒計時
2、右下角的按鍵鏈接著充電寶的升壓板，按一下啟動電源，按兩下開關充電寶開發板上的應急燈
3、啟動電源后默認兩盞燈亮（10分鐘倒計時）
4、中間靠右的按鍵是“時間+”鍵，按一下新點亮一盞燈（加5分鐘），最多亮6盞
5、中間靠左的按鍵是“時間-”鍵，按一下熄滅一盞燈（減5分鐘），最后一盞不會滅（最少設置5分鐘倒計時）
6、左邊的鍵是計時鍵，設置好時間按下開始倒計時，靠上的黃燈閃爍，USB口供電。時間一到斷電，所有燈熄滅。

現在還沒返校，目前只做好了板，等開學再把風扇裝上

注：

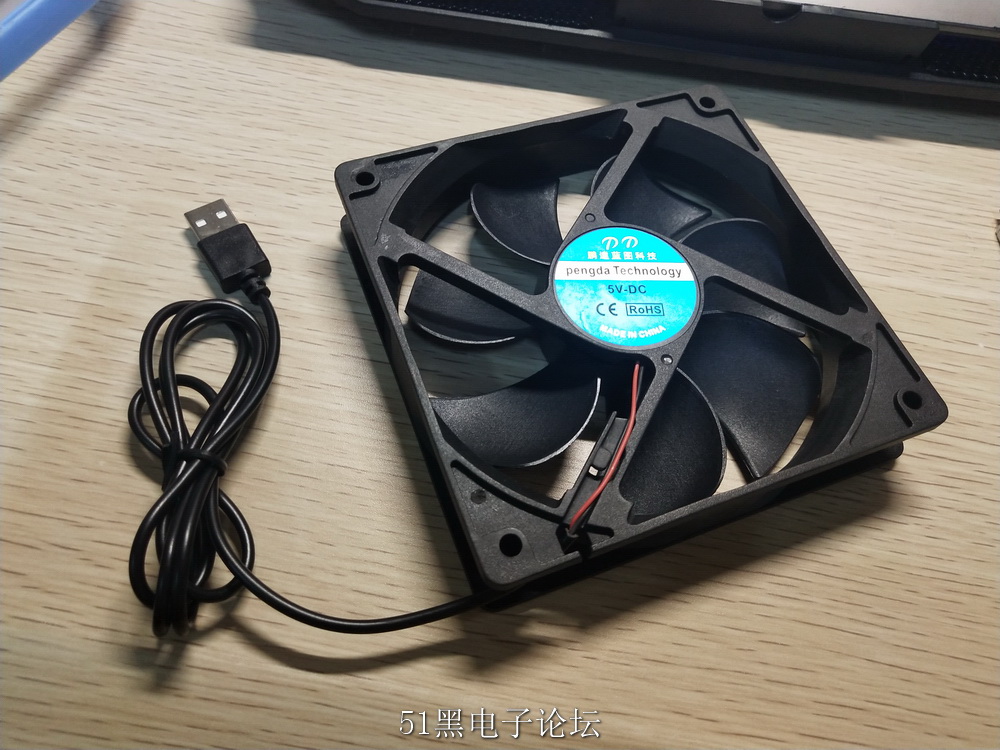

風扇自然是用帶USB插頭的5v小風扇
↓↓

5V小風扇

5V小風扇

因為是用鋰電池供電（3.7V），所以需要一塊升壓板將電壓升至5V給單片機和小風扇使用

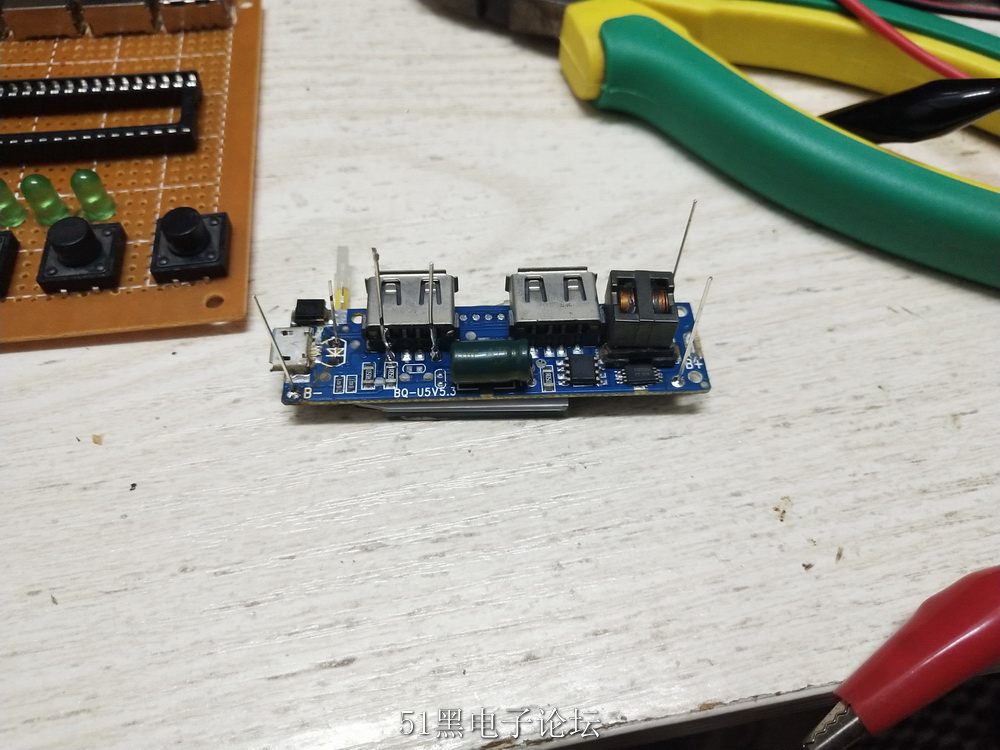

正好家里有一塊以前從充電寶上拆下來的升壓兼鋰電池保護板
↓↓

充電寶的升壓板

充電寶的升壓板

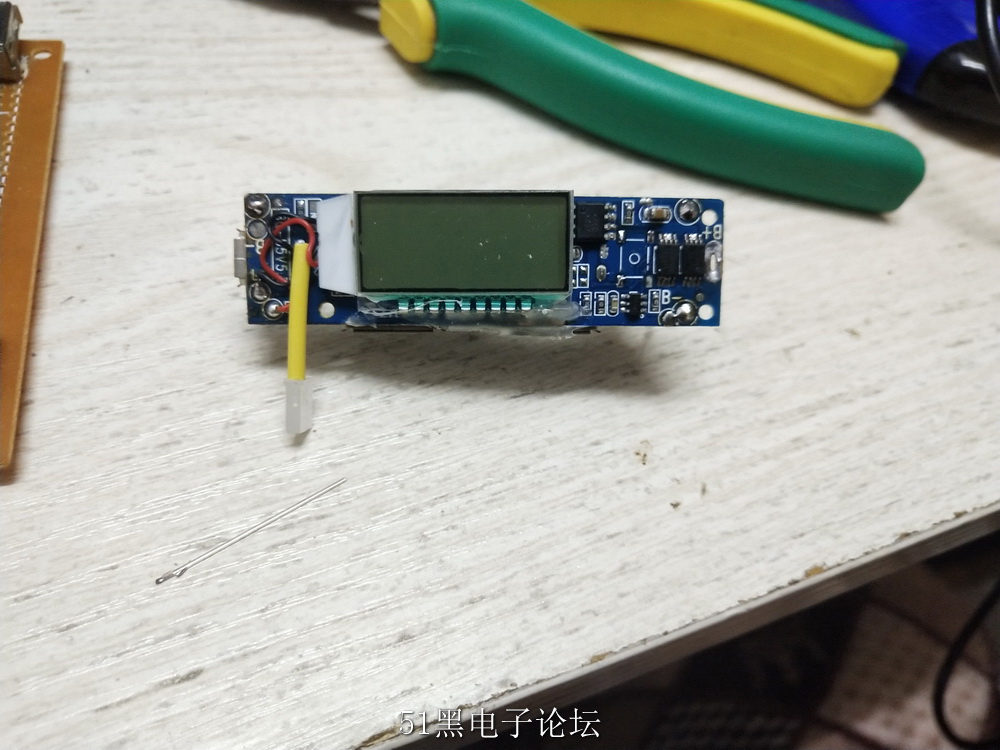

用以前剪下的元件引腳引出，架在萬能板上
↓↓

引出引腳

引出引腳

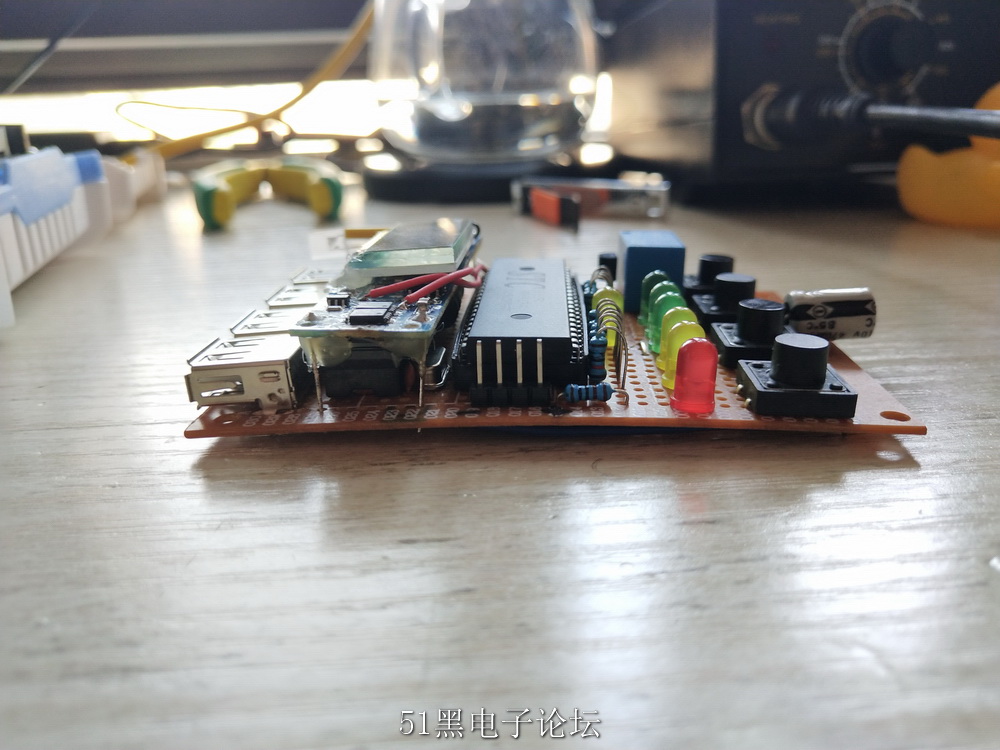

側1

側1

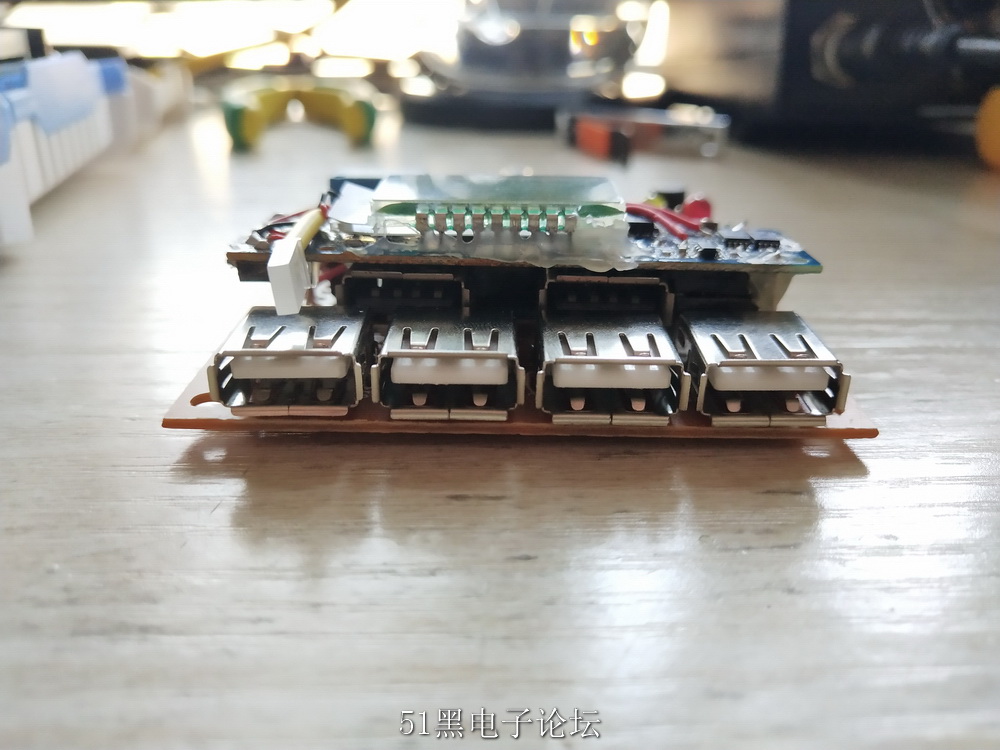

側2

側2

附1：
電路原理圖
↓↓

電路圖

電路圖

圖片里一個開關的網絡標簽是接的是Power，連接的是充電寶的開發板

附2：源代碼
  1. #include <reg51.h>      //此文件中定義了51單片機的一些特殊功能寄存器

  3. typedef unsigned char u8;    //對數據類型聲明定義
  4. typedef unsigned int u16;
  5. #include <intrins.h>

  7. u16 j;   //時間寄存器

  9. sbit LED1=P2^0;   //5（分鐘）
  10. sbit LED2=P2^1;   //10
  11. sbit LED3=P2^2;   //15
  12. sbit LED4=P2^3;   //20
  13. sbit LED5=P2^4;   //25
  14. sbit LED6=P2^5;   //30

  16. sbit Go=P0^7;     //開始·停止鍵
  17. sbit Time2=P0^6;  //時間-
  18. sbit Time1=P0^5;  //時間+
  19. sbit KEY=P0^4;    //繼電器觸發控制端
  20. sbit LED7=P0^3;   //計時燈

  22. void delay(u16 x)      //延時函數，x=1時，大約延時10us
  23. {
  24.         while(x--);
  25. }

  27. void InitTimer1()      //定時器初始化函數
  28. {
  29.         TMOD=0x10;    //使用定時器1
  30.         TH1=0xFC;     //裝入初值，1000ms后觸發中斷
  31.         TL1=0x18;
  32.         EA=1;        //打開總中斷
  33.         ET1=1;       //定時器1中斷允許
  34. }

  36. void key()      //按鍵判斷函數
  37. {
  38.         if(Go==0)       //啟動鍵
  39.         {
  40.                 delay(1000);    //消抖
  41.                 if(Go==0)
  42.                 {
  43.                         if(P2!=0xff)   //如果P2口接的LED至少有一盞亮起
  44.                         {
  45.                                 if(KEY==1)   //如果繼電器常開端未閉合
  46.                                 {
  47.                                         KEY=0;       //繼電器常開端閉合，USB口上電
  48.                                         j=0;         //時間寄存器歸零
  49.                                         TR1=1;       //定時器開始計時
  50.                                 }
  51.                                 else    //如果繼電器常開端已經閉合（按鍵被重復按下）
  52.                                 {
  53.                                         KEY=1;   //繼電器回常閉端
  54.                                         LED7=1;  //計時燈滅
  55.                                         TR1=0;   //關閉定時器
  56.                                 }
  57.                         }
  58.                 }
  59.                 while(!Go);
  60.         }
  61.         if(Time1==0)   //時間+
  62.         {
  63.                 delay(1000);  //消抖
  64.                 if(Time1==0)
  65.                 {
  66.                         if(P2==0xc0)  //如果6盞燈全亮
  67.                         {
  68.                                 P2=0xc0;  //那就讓它全亮吧（防止被移位）
  69.                         }
  70.                         else
  71.                         {
  72.                                 P2=P2<<=1;  //移位，新的燈被點亮
  73.                         }
  74.                 }
  75.                 while(!Time1);
  76.         }
  77.         if(Time2==0)   //時間-
  78.         {
  79.                 delay(1000);  //消抖
  80.                 if(Time2==0)
  81.                 {
  82.                         if(P2==0xfe)  //如果只剩下一盞燈亮
  83.                         {
  84.                                 P2=0xfe;  //最后一盞燈不能滅（防止被移位）
  85.                         }
  86.                         else if(P2==0xc0)  //因出現未知BUG（燈全亮時運行右移函數鍵會直接滅兩個燈）故加此代碼
  87.                         {
  88.                                 P2=0xe0;  //強行滅一燈
  89.                         }
  90.                         else
  91.                         {
  92.                                 P2=P2>>1|80;  //移位，新的燈被點亮
  93.                         }
  94.                 }
  95.                 while(!Time2);
  96.         }
  97. }

  99. void timer()   //計時函數
  100. {
  101.         if(j==300)     //5分鐘計時
  102.         {
  103.                 if(P2!=0xff)    //如果還有至少一盞燈亮
  104.                 {
  105.                         if(P2==0xc0)  //因出現未知BUG（燈全亮時運行右移函數鍵會直接滅兩個燈）故加此代碼
  106.                         {
  107.                                 P2=0xe0;  //強行滅一燈
  108.                                 j=0;  //時間寄存器歸零
  109.                         }
  110.                         else if(P2!=0xfe)  //所亮的燈數在一盞以上
  111.                         {
  112.                                 P2=P2>>1|80;   //關閉一盞燈
  113.                                 j=0;  //時間寄存器歸零

  115.                         }
  116.                         else   //只剩一盞燈亮
  117.                         {
  118.                                 if(j==300)   //最后5分鐘
  119.                                 {
  120.                                         KEY=1;   //繼電器回常閉端
  121.                                         LED7=1;  //計時燈滅
  122.                                         TR1=0;   //關閉定時器
  123.                                         j=0;     //時間寄存器歸零
  124.                                         P2=0x7f; //關閉最后一盞燈
  125.                                 }
  126.                         }
  127.                 }
  128.                 else
  129.                 {
  130.                         KEY=1;   //繼電器回常閉端
  131.                         LED7=1;  //計時燈滅
  132.                         TR1=0;   //關閉定時器
  133.                         j=0;     //時間寄存器歸零
  134.                 }
  135.         }
  136. }

  138. void main()
  139. {
  140.         LED1=0;   //初始設置兩個LED亮起
  141.         LED2=0;
  142.         InitTimer1();    //定時器初始化
  143.         while(1)
  144.         {
  145.                 key();     //按鍵判斷
  146.                 timer();   //時間判斷
  147.         }
  148. }

  150. void Timer1Interrupt() interrupt 3
  151. {
  152.         u16 i;
  153.         TH1=0xFC;    //重裝初值
  154.         TL1=0x18;
  155.         i++;
  156.         if(i==1000)
  157.         {
  158.                 i=0;
  159.                 j++;      //時間寄存器（1S）
  160.                 LED7=~LED7;   //計時燈
  161.         }
  162. }
復制代碼

聲明：

       制作過程可能發生意外，特別提醒實驗者注意安全

       本人完全出于業余愛好撰寫該文，由于能力有限疏漏乃至錯誤在所難免，歡迎大家指正

全部資料51hei下載地址：

定時排氣扇.rar (781.66 KB, 下載次數: 35)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:935837 發表于 2021-6-10 09:23 來自手機 | 顯示全部樓層
兄弟 我有點想要你這個東西
回復

使用道具 舉報

ID:437129 發表于 2024-11-15 09:56 | 顯示全部樓層
老師您好，按照您的程序做了，倒計時結束，最后一個等燈滅掉后計時燈還會一直閃爍，繼電器也不會釋放，等多長時間都是這樣，測試了很多次都是一樣，麻煩您指導。謝謝！
回復

使用道具 舉報

ID:437129 發表于 2024-11-15 09:58 | 顯示全部樓層
我是直接下載的附件壓縮包程序，程序和您網頁上的一模一樣。
回復

使用道具 舉報

ID:437129 發表于 2024-11-15 10:00 | 顯示全部樓層
計時燈和繼電器更換到單片機其它口也是一樣的。
回復

使用道具 舉報

ID:345506 發表于 2024-12-7 15:06 | 顯示全部樓層
動手能力挻強的
