EP3C16實驗板和Quartus軟件使用舉例

ID:493108 · 發表于 2020-4-3 18:44

一、創建工程

選擇自己創建的目錄，工程命名（例如DEMO）

二、FPGA芯片選擇：EP3C16Q240C8

三、創建文件（原理圖輸入）

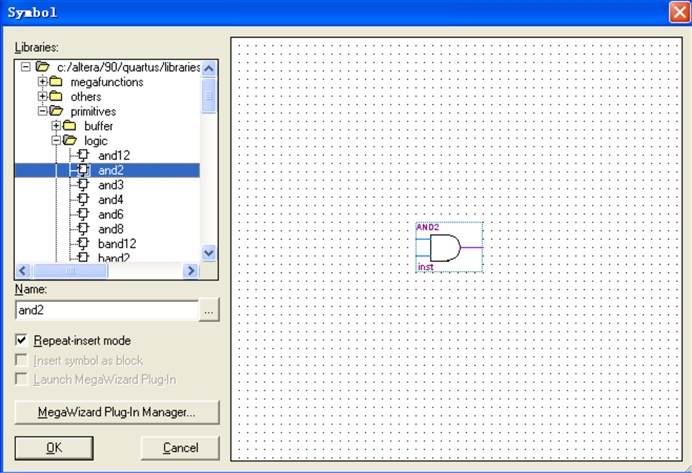

四、添加器件

五、電路設計、引腳鎖定

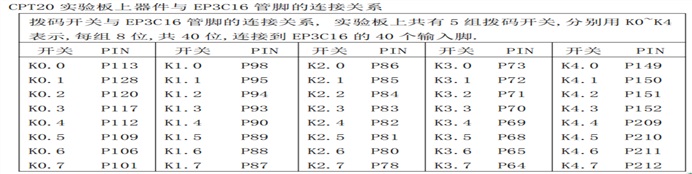

PIN_113對應實驗板開關K0.0；PIN_128對應實驗板開關K0.1；

PIN_49對應實驗板LED燈L0

六、Verilog C輸入方式

module anddemo(inp1,inp2,outp); //與運算功能

input inp1;

input inp2;

output outp;

assign outp=inp1&inp2;

endmodule

代碼封裝成模塊

module counter(clk,outdata);//模10計算器

input clk;

output outdata;

reg outdata;

reg [7:0]c1=0;

always @(posedge clk)

begin

if(c1>=9) begin

outdata=1;

c1=0;

end

else begin

outdata=0;

c1=c1+1;

end

endmodule

代碼封裝成模塊

七、仿真

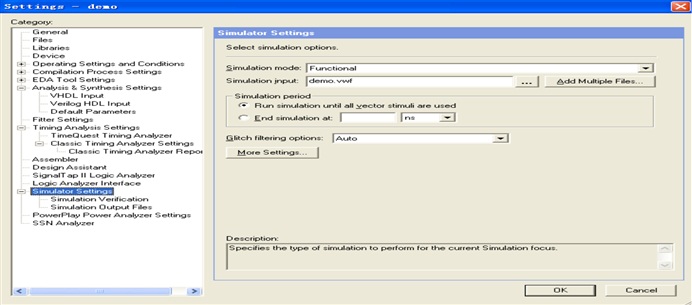

仿真模式：功能仿真

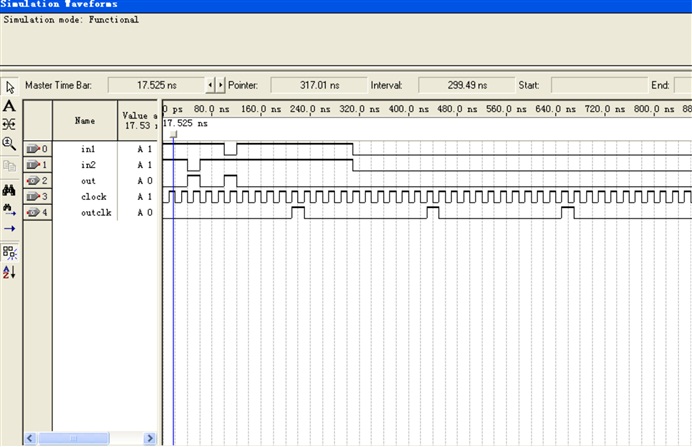

仿真波形文件

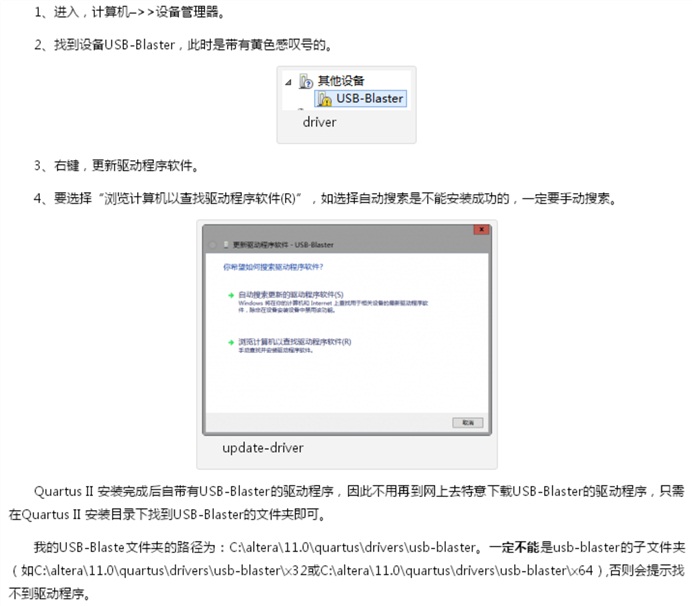

八、下載線USB-Blaster驅動安裝

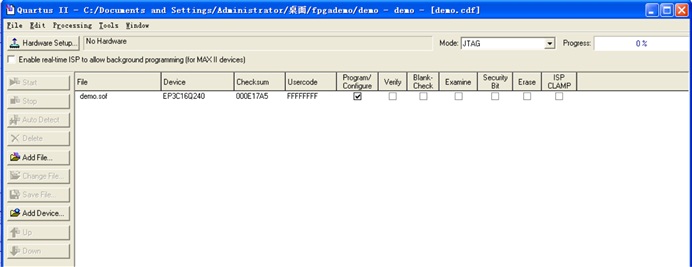

九、下載運行（JTAG方式，參見實驗板說明）

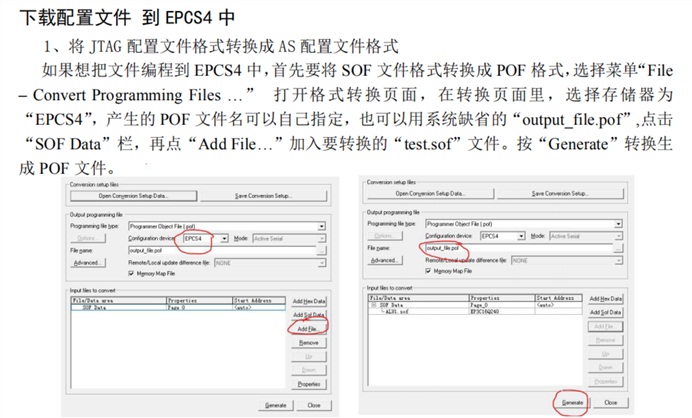

十、下載運行（脫機方式，參見實驗板說明）

以上的Word格式文檔51黑下載地址：
