lcd1602顯示一排黑塊

ID:897960 · 發表于 2021-6-5 10:28

本帖最后由 Lzxhmxy1839 于 2021-6-5 10:37 編輯

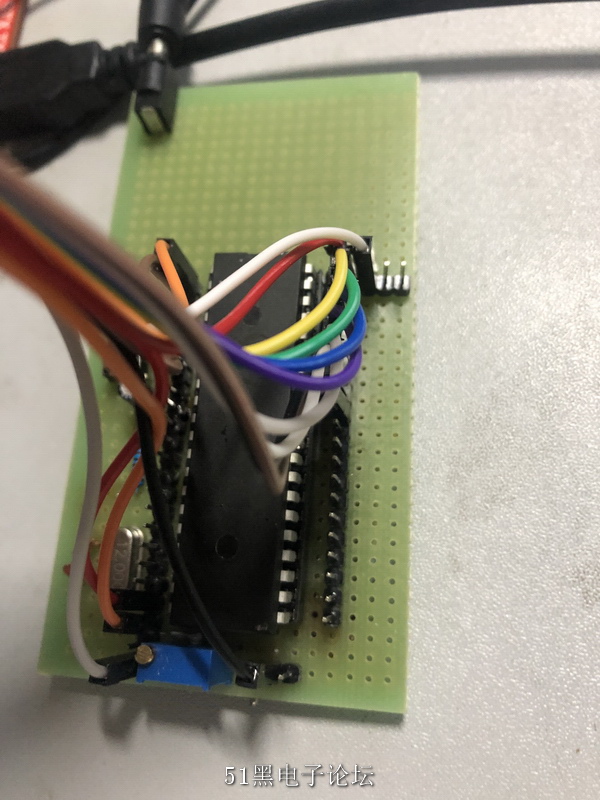

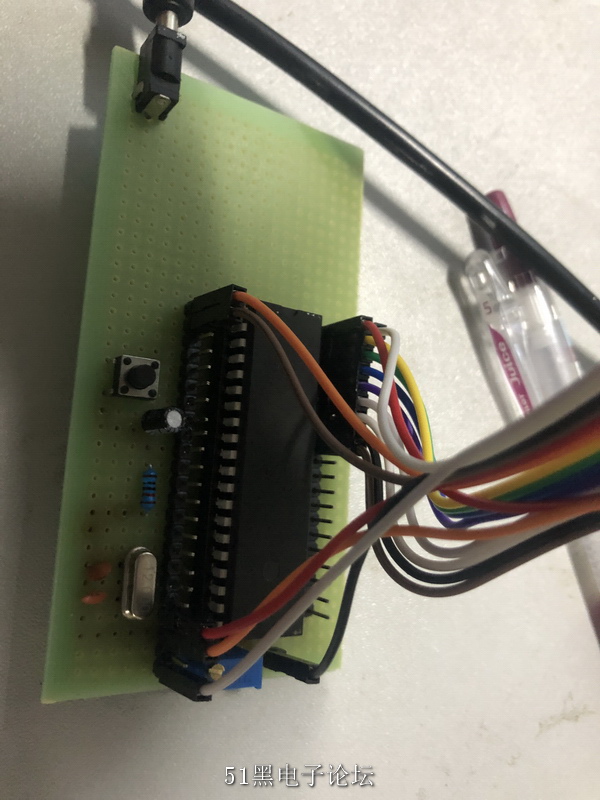

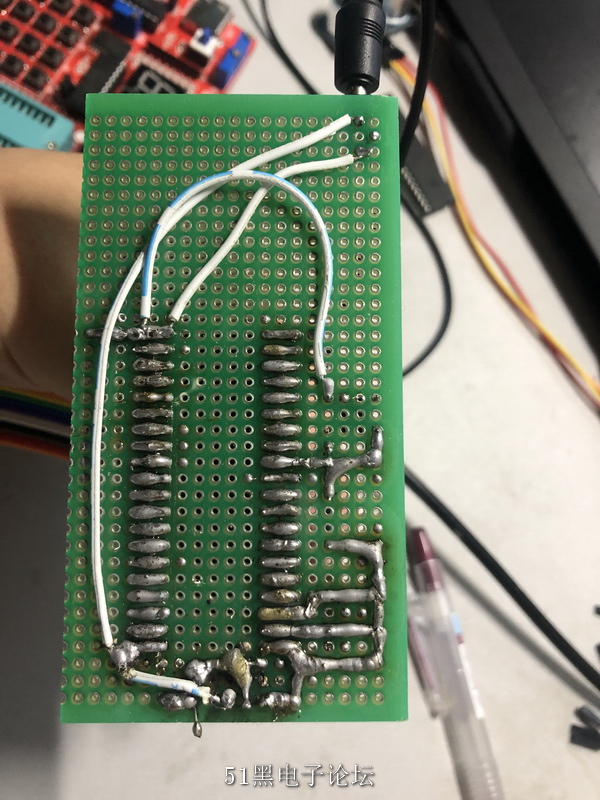

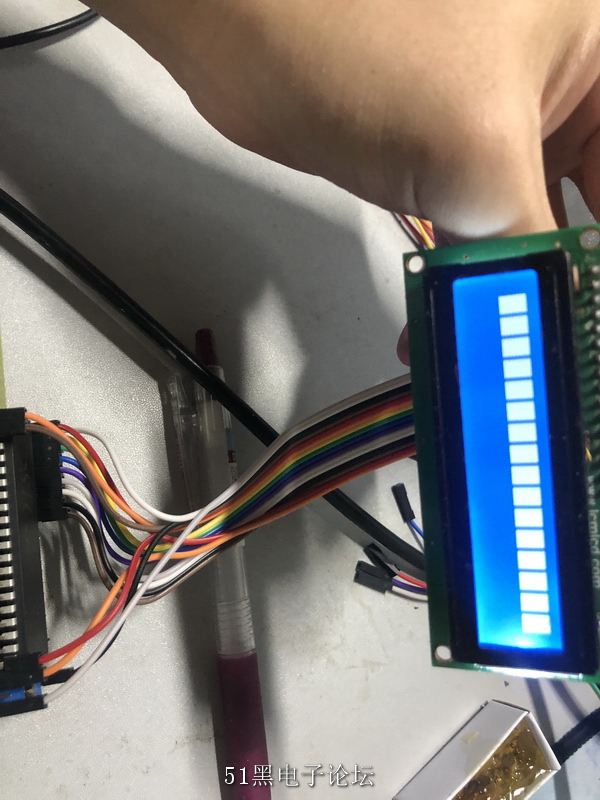

本人自己設計的最小系統板，還沒跑過led燈，但是仔細檢查了，板子應該沒問題。然后接lcd屏幕，第三腳的v0我接的是2k的電位器，之前沒接電位器，就只是亮背光，現在接了2k的就是顯示一排黑塊，p0口的上拉排阻接法正確，望各位大佬幫忙解決一下
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int

uchar code table[]="Welcome"; //單字符用單引號  多字符用雙引號
uchar code table1[]="Harbin CHINA";
sbit lcden=P1^0;    //位定義使能端
sbit lcdrs=P1^1;    //數據命令選擇端
//sbit dula=P2^6;    //申明U1鎖存器的鎖存端
//sbit wela=P2^7;    //申明U2鎖存器的鎖存端
uchar num;

void delay(uint z)    //延時函數
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void write_com(uchar com) //寫命令函數
{
lcdrs=0;    //寫指令rs先拉低    0是寫命令模式
P0=com;    //給P0口送的指令碼
delay(50);    //延時
lcden=1;    //使能端置1
delay(50);
lcden=0;    //拉低依據時序圖
}
void write_data(uchar date)    //寫數據函數
{
lcdrs=1;    //寫數據rs拉高 1是寫數據模式
P0=date; //P0口送數據
delay(50);
lcden=1;    //使能端置1
delay(50);
lcden=0;    //使能端置0
}
void init()    //初始化函數
{
//dula=0; //關閉段選
//wela=0; //關閉位選
lcden=0;
delay(500); //使能端置0
write_com(0x38);    //顯示設置指令碼顯示模式設置
delay(500);
write_com(0x38);    //顯示設置指令碼顯示模式設置
delay(500);
write_com(0x38);    //顯示設置指令碼顯示模式設置
delay(500);
write_com(0x38);    //顯示設置指令碼顯示模式設置
delay(500);
write_com(0x0e);    //顯示開/關光標設置    0f是帶黑塊和光標一起閃爍 0e是只有一個__而且不閃爍 0c是后面什么都沒有
write_com(0x06);    //地址指針自動加1 還有整屏顯示左移
write_com(0x01);    //顯示清零數據指針清零
write_com(0x80+0x10);    //設置數據指針位置    指向第一個

}
void main()
{
init();
for(num=0;num<7;num++)
{
write_data(table[num]);
delay(5);
}
// write_com(1);
write_com(0x80+0x50);
for(num=0;num<12;num++)
{
write_data(table1[num]);
delay(5);
}
for(num=0;num<16;num++)
{
write_com(0x18);
delay(200);
}
while(1);
}

ID:342822 · 發表于 2021-6-5 14:28

檢查rs en rw接線

ID:94031 · 發表于 2021-6-5 14:35

用電位器調對比度合適了才能有顯示。

ID:328014 · 發表于 2021-6-5 15:05

來看一下51hei論壇里面解決此問題的痛苦經歷吧:
51hei搜索框輸入"1602 方塊"或者"1602 黑塊"或者"1602 白塊"或者"1602 格":

這個是io口設置問題,最終搞定了:http://www.torrancerestoration.com/bbs/dpj-199732-1.html
http://www.torrancerestoration.com/bbs/dpj-168643-1.html

既有可能是軟件問題也有硬件問題
http://www.torrancerestoration.com/bbs/dpj-187378-1.html
http://www.torrancerestoration.com/bbs/dpj-160754-1.html

ID:897960 · 發表于 2021-6-5 21:04

xuyaqi 發表于 2021-6-5 14:35
用電位器調對比度合適了才能有顯示。

接了電位器，也調試了，只有方塊的顏色深淺變了，其他的沒變化，我接的是2k的電位器，這個是必須接10k的嗎

ID:897960 · 發表于 2021-6-5 21:05

51hei團團發表于 2021-6-5 15:05
來看一下51hei論壇里面解決此問題的痛苦經歷吧:
51hei搜索框輸入"1602 方塊"或者"1602 黑塊"或者"1602 白 ...

好的我看看，謝謝

ID:897960 · 發表于 2021-6-5 21:06

taotie 發表于 2021-6-5 14:28
檢查rs en rw接線

我設置的rs和en接1.1和1.0 rw的話我沒有用到讀是可以直接接地的

ID:517951 · 發表于 2021-6-5 21:18

這種現象和調節V0電位器沒有關系，是初始化代碼沒有送進去，1602上電就是這種現象。要查下顯示屏是否是好的，再查信號線，再看下代碼有沒問題。

ID:897960 · 發表于 2021-6-5 21:34

rayin 發表于 2021-6-5 21:18
這種現象和調節V0電位器沒有關系，是初始化代碼沒有送進去，1602上電就是這種現象。要查下顯示屏是否是好的 ...

我這個程序在tx1c板子上，就是郭天祥的板子上是可以正常顯示的，在這個最小系統板不顯示

ID:105364 · 發表于 2021-6-5 22:06

xuyaqi 發表于 2021-6-5 14:35
用電位器調對比度合適了才能有顯示。

不是電位器調對比度問題，程序是顯示2 排的，如果上排全白，對比茺已經是最大了，下排應當也一樣。
mcu沒燒代碼就是這樣顯示的。

ID:897960 · 發表于 2021-6-5 23:14

47okey 發表于 2021-6-5 22:06
不是電位器調對比度問題，程序是顯示2 排的，如果上排全白，對比茺已經是最大了，下排應當也一樣。
mc ...

朋友你有l(wèi)cd可以顯示的代碼嗎，我試試你的

ID:897960 · 發表于 2021-6-11 14:55

問題解決了，是我把復位電路的電容兩個腳焊接接到一起了
