STC15單片機燒錄,使用USB接CH340G燒錄,可以讓單片機和CH340G單獨供電嗎?

ID:863657 · 發表于 2022-10-11 14:00

STC15單片機燒錄，使用USB接CH340G燒錄，可以讓單片機和CH340G單獨供電嗎，比如，單片機接鋰電池正負極，CH340G接USB正負極，且CH340G負極和鋰電池負極接通

ID:123289 · 發表于 2022-10-11 15:24

可以可以。

ID:1007932 · 發表于 2022-10-11 15:25

可以，共地就行，不過有時要注意CH340的RXD和TXD可能會給單片機供電，導致單片機不能完全斷電。

ID:863657 · 發表于 2022-10-11 16:34

好的謝謝，準備做個CH340燒錄的板子然后加杜邦線來燒錄其他的單片機

ID:1034262 · 發表于 2022-10-11 17:55

一事無成發表于 2022-10-11 15:25
可以，共地就行，不過有時要注意CH340的RXD和TXD可能會給單片機供電，導致單片機不能完全斷電。

參考STC的手冊里的下載電路，串一個肖特基二極管即可防止倒灌電流。

ID:220661 · 發表于 2022-10-11 18:13

coody_sz 發表于 2022-10-11 17:55
參考STC的手冊里的下載電路，串一個肖特基二極管即可防止倒灌電流。

電阻多便宜啊

ID:401564 · 發表于 2022-10-12 00:01

說可以的,你們試過嗎?
STC燒錄是要復位才能燒錄的,如果你是鋰電池一直連著供電,那應該是不能燒錄的
在STC89C52,STC8A,STC8G這三個系列上,我都用過,是不能燒錄的,要手動斷電才能燒錄的

ID:863657 · 發表于 2022-10-12 08:37

Y_G_G 發表于 2022-10-12 00:01
說可以的,你們試過嗎?
STC燒錄是要復位才能燒錄的,如果你是鋰電池一直連著供電,那應該是不能燒錄的
在STC ...

謝謝啊，看樣子還得加個開關

ID:401564 · 發表于 2022-10-12 11:32

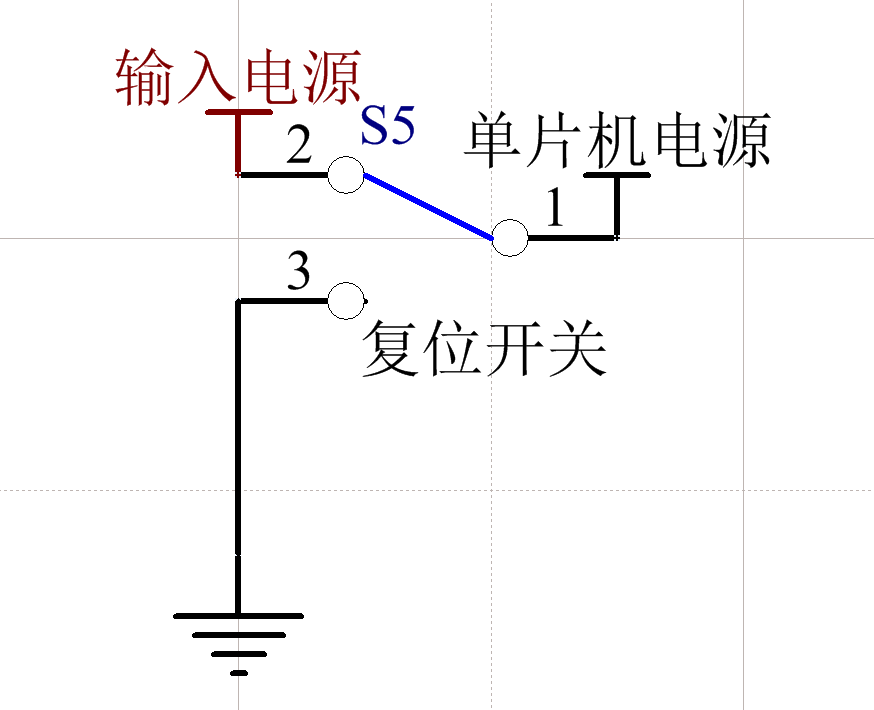

STC單片機燒錄是要復位的,一般如果是在學習板上燒錄好了的話,你產品的電路是不需要開關的
但如果你這個板子是要作為學習板,經常燒錄的話,最好是加一個這樣的開關
它是常閉合導通的,你按一下它就斷開,并且單片機的正負極短路,一放開就雙閉合上了,這個開關在STC單片機上很實用

ID:390416 · 發表于 2022-10-13 12:22

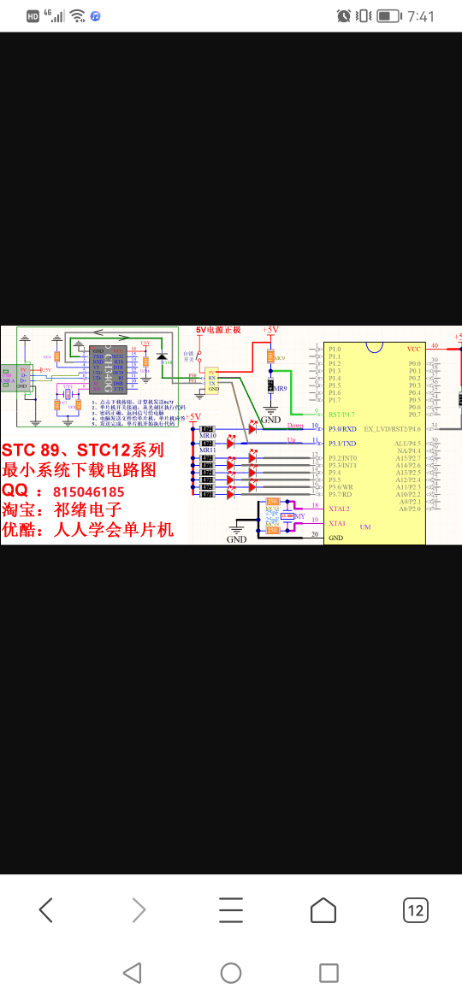

必須串聯二極管的，參考我這個圖紙，，再把電源改成鋰電池加開關，手動上電。http://www.torrancerestoration.com/bbs/dpj-202529-1.html

ID:624769 · 發表于 2022-10-13 12:55

Y_G_G 發表于 2022-10-12 11:32
STC單片機燒錄是要復位的,一般如果是在學習板上燒錄好了的話,你產品的電路是不需要開關的
但如果你這個板 ...

一直在找這樣的開關, 但是只找到 6 腳的, 和自鎖開關的一樣的, "無自鎖"開關.
如你原理圖這樣的，有實物圖么? 型號能不能給一個？最好，某一個寶能找到的。

ID:401564 · 發表于 2022-10-13 13:16

188610329 發表于 2022-10-13 12:55
一直在找這樣的開關, 但是只找到 6 腳的, 和自鎖開關的一樣的, "無自鎖"開關.
如你原理圖這樣的，有 ...

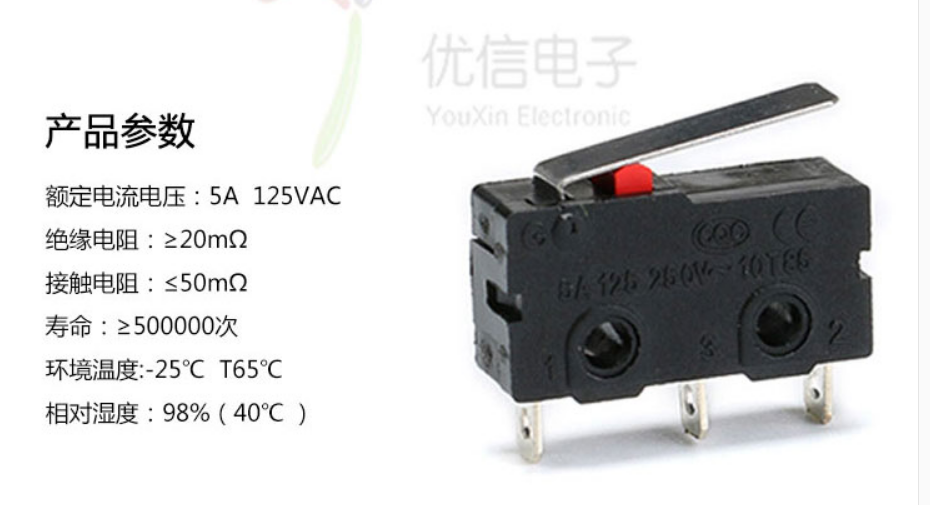

搜索微動開關就行了
1腳和2腳是常閉合的,按下去13就導通,放開就12導通
我自己畫的STC單片機的開發,都串聯了這么一個開關,每次電腦端點擊下載之后,按一下這個開關,下載成功率100%

ID:1047543 · 發表于 2022-10-13 14:05

可以是可以，但是最好的還是單獨給單片機供電，而且單片機最好少點一點負載，不然可能會導致USB口燒壞

ID:863657 · 發表于 2022-10-13 19:45

人人學會單片機 發表于 2022-10-13 12:22
必須串聯二極管的，參考我這個圖紙，，再把電源改成鋰電池加開關，手動上電

大佬，我參考你這個圖紙做的，CH340G的RTS和DTR空腳是可以的嗎
