拆了個315MHZ模塊四鍵點動遙控器

[復制鏈接]
跳轉到指定樓層
樓主

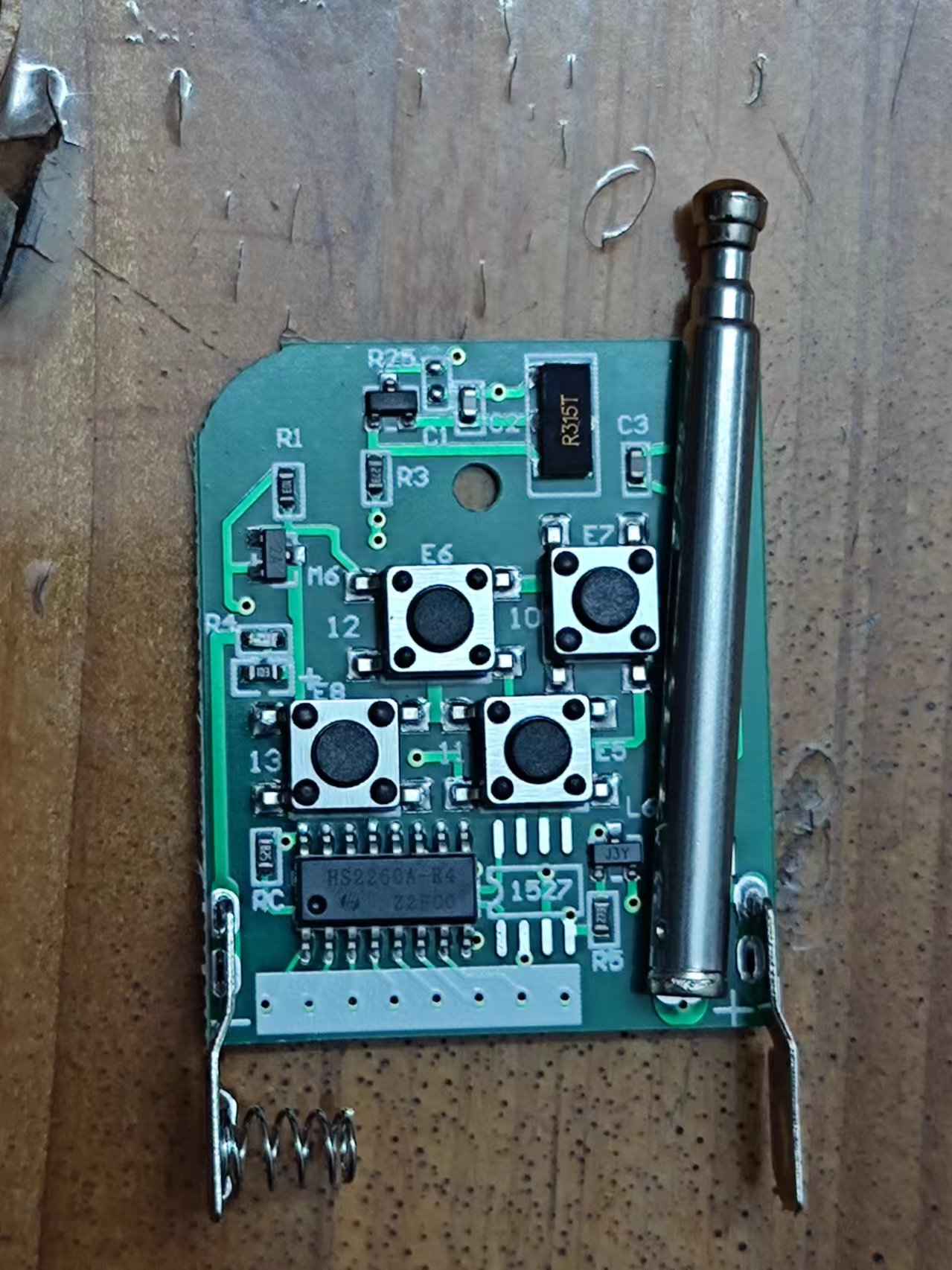

某一個寶買的315MHZ模塊四鍵點動遙控器,好奇就拆了研究一下,看不明白,主芯片HS2260A-R4,誰有這遙控器的原理圖?網上找了很多類似的,但是都不一樣,誰能分享一下!

供電為A23型號的12V電池。

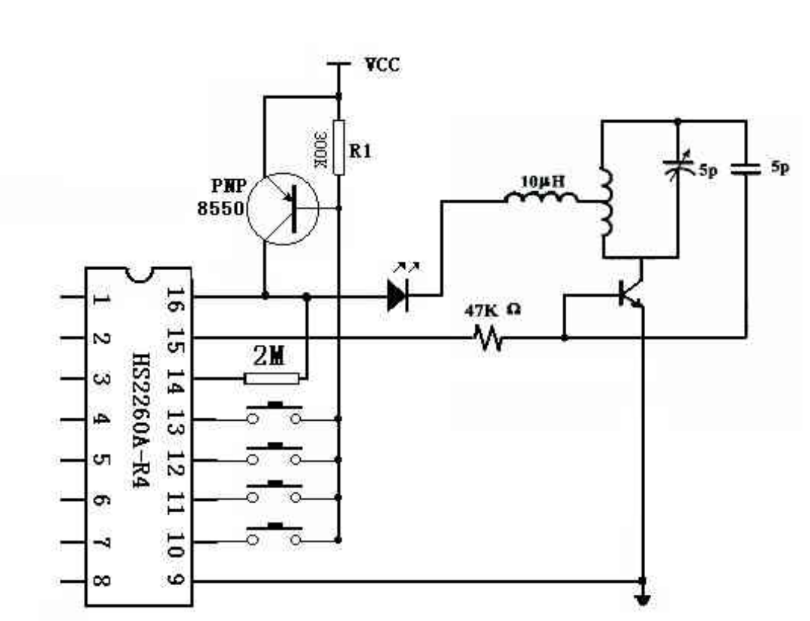

網上找到類似電路圖




分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:161164 發表于 2024-9-25 16:02 | 只看該作者
哪里不明白?
回復

使用道具 舉報

板凳
ID:1132494 發表于 2024-9-25 21:30 | 只看該作者
http://www.torrancerestoration.com/bbs/dpj-139204-1.html  參考這位大佬的,看了下應該是完全對應的資料
回復

使用道具 舉報

地板
ID:1034262 發表于 2024-9-26 22:48 | 只看該作者
通用電路,有什么疑問嗎?
回復

使用道具 舉報

5#
ID:1131105 發表于 2024-10-5 17:47 | 只看該作者
hdo11103 發表于 2024-9-25 21:30
http://www.torrancerestoration.com/bbs/dpj-139204-1.html  參考這位大佬的,看了下應該是完全對應的資料

謝謝!
