TI CC2640驅動墨水屏的技術探討

ID:628113 · 發表于 2024-10-20 00:02

前面說了 TI  CC2510 驅動 墨水屏的一些細節：
TI CC2510 51單片機驅動SES墨水屏的一些技術細節

CC 2510/2530 由于本身資源太少，所以效果受限，基本只能顯示固定內容。

下面說說后期的墨水標簽  ，一般都是 ARM 架構了。
這里專門介紹 BLOZI 的產品，因?yàn)?該產品的 CC2640版本的板子，不管尺寸大小，
接線都是一樣的，只是有些有發光管有些沒有，有些有一些其他RF外設有些不帶，屏接線都一樣的。

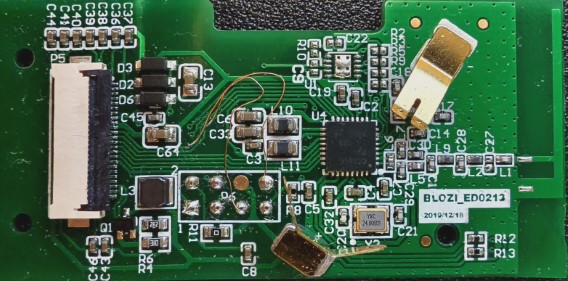

實際效果和  8根燒寫腳硬件接線定義如下，都是一樣的，只是方向正反有區別。

注意，該板子只引出 TMS TCK , 自身用了 TDI TDO 腳，只能使用 XDS100V3+ 系列燒寫器的 cJTAG 功能。
XDS100V3/XDS110 燒寫器價格巨貴，如果就為燒寫幾個墨水屏似乎有點不太值得。
XDS100V3 不能對外部板子供電。需要設備自帶電源，這個要注意。

這是實際接線圖：

硬件不是很困難，主要軟件比較麻煩，要比 CC2510/CC2530 麻煩幾十倍�。。�
CC2510 /2530 只是個擴展的 51單片機，而 CC2640 是個ARM M3 的器件，需要廠家 SDK 支持。

下面簡述軟件的麻煩在哪里。

ID:628113 · 發表于 2024-10-20 00:20

軟件開發需要幾個組件：
1.  java  JRE
2. SIMPLELINK_CC2640R2_SDK
3. XDCTOOLS
支持 TI  CCS  和 IAR 。新版本的好像不再支持IAR了，只能用很不順手的 CCS .

TI  的這些包版本很多，所有版本全能正常下載，這點非常棒。
但是每個版本都不兼容，你想從一個版本改到另一個，幾乎等于重寫一個。
所以你從網上下個源碼來，【必須】使用它本來的版本！
XDCTOOLS  版本的配合
3.25.03.72 - FOR USE WITH CCS 5.4
3.30.06.67 - FOR USE WITH CCS 6.0
3.32.01.22 - FOR USE WITH CCS 6.1
3.50.08.24 - FOR USE WITH CCS 7.1
3.51.03.28 - FOR USE WITH CCS 8.2
以下是64位的程序，配 64位JRE
3.55.02.22 - FOR USE WITH CCS 9.0
3.62.00.08 - FOR USE WITH CCS 10.0

雖然 CCS 高版本理論上可以用低版本XDCTOOLS，但注意存在 JRE 的 64位問題。

實測 ， XDCTOOLS  3.51 及以下，區別不是很大。
SDK  網上大家一直用1.40的最老的成熟版本，建議也使用。
如果試圖將老程序，移植到新版本 SDK ，會讓你懷疑人生。

CC2640 是一顆3 核心的SOC 芯片，每個CPU 既可獨立使用，也可共享RAM/ROM，3個CPU 各司其職又協同工作，最大程度實現了性能和功耗平衡。Cortex-M3 內核的CPU，用于處理應用程序和藍牙低功耗協議棧， Cortex-M0 內核CPU 用于處理所有底層的無線電控制以及相關的物理層和部分鏈路層，傳感器控制器模塊能夠獨立于Cortex-M3 處理器進行自主數據采集和控制.
CC2640 是基于多個CPU 的設計，每個CPU 具有自己獨立和彼此共享的存儲系統。同時TI 預留了128ROM 作為出廠固件.此外TI 還保留8KB 的Cache 作為預取指緩存，該8KBCache 可以配置通過RAM，也就是我們用戶可使用的RAM 可以從20KB 配置到28KB。

顯然， CC2640 理論上可以用 28K RAM , 足夠驅動 全屏的  普通尺寸墨水屏了。

官網開發例程是個 多線程的驅動，上手兩件事：
1. 關掉 ICALL 和 SPB 所有組件，釋放出資源。
2. 建立一個 墨水屏新線程，這個線程里面就和普通驅動一樣處理就可以了。

實測可以工作。不過在驅動 UC8151 IC 時，檢測BUSY 狀態始終有問題，還沒找到原因.

ID:628113 · 發表于 2024-10-21 10:51

看上去大家對墨水屏不感興趣，這里就不多說了。
繼續把項目簡單地介紹完吧。
既然CC2640 是個藍牙模塊，我們繼續把藍牙部分用上，用來切換圖像。
用戶程序?qū)嶋H控制不了藍牙。藍牙部分有自己地固件，也有現成官方接口。
使用很簡單，藍牙收到信息后，會產生一個消息推送，例如：
SerialPortService_WriteAttrCB( uint16 connHandle, gattAttribute_t *pAttr,
                                          uint8 *pValue, uint16 len, uint16 offset,
                                          uint8 method )
在此加入自己的需求。BLE 協議不適合傳送長文檔，我的方案是，把需要切換的圖像
預先燒在ROM， BLE 實際上只是發送編碼，指定切換哪張圖片。

顯示時鐘也勉強可以，耗電有點多。且板載時鐘精度也不是很高,意義不大。

這樣，這個超市的價簽，就完美變成了可控制的桌面裝飾圖片。

這是 APPLE  APP： LightBlue 實際控制設備的圖

好了,就簡單介紹到這里了。

ID:1110733 · 發表于 2024-10-21 13:41

雖然還沒有看明白，但是覺得樓主很厲害，忍不住點贊

ID:628113 · 發表于 2024-10-26 17:52

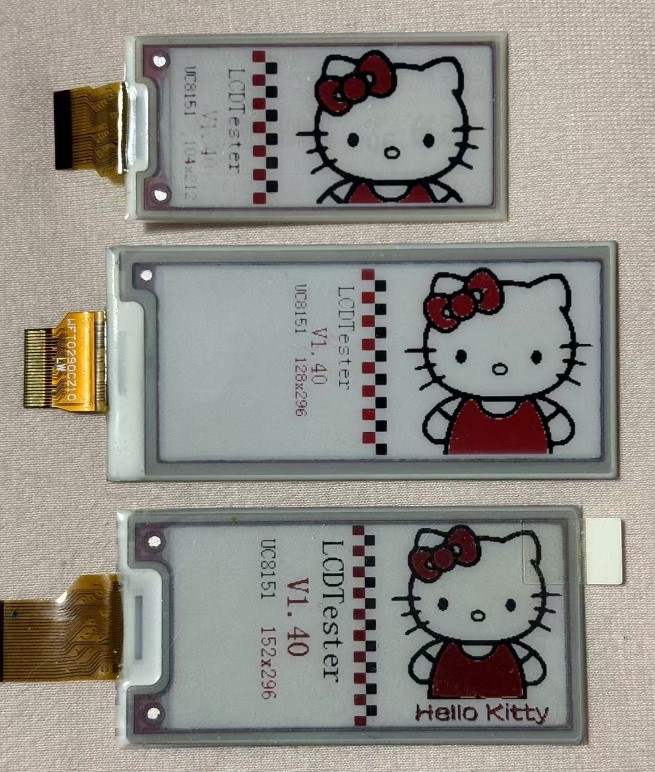

前面為了顯示不同分辨率的 DORAEMON ，準備了三種不同大小的DORAEMON圖片。
后來為了合并驅動（切換不同分辨率屏，無須重新編譯），重新設計了一個各分辨率都通用的KITYY圖片.

這是上面Kitty圖片的編碼源文件，需要自取。

kitty132152.zip (2.89 KB, 下載次數: 0)

ID:394409 · 發表于 2024-11-7 19:45

請問這個屏用哪款驅動呢，我試過微雪的，不行，還是我型號沒選對！謝謝！

ID:229641 · 發表于 2024-11-9 21:05

大佬能詳細介紹下怎么燒錄程序的嗎？下載器價格多少？

ID:429156 · 發表于 2024-11-23 22:05

下載器太貴,不適合業余玩家. 可以用stm32f103開發板刷成jlink,JLC有固件,可免費使用到2060年, 用jlink 刷CC2640 ,四線制,還有兩根編程線TD0,TD1 需要刮線.

ID:429156 · 發表于 2024-11-23 22:07

jlink 四線 jtag 刷也可以,需要刮線. jlink比較便宜,可以自制

ID:1146269 · 發表于 2025-4-28 17:14

大佬你還在線嗎？

ID:1146269 · 發表于 2025-4-28 17:18

大佬，圖片里面的內容是不是也是您編寫的，我因?yàn)殡娔X配置有限，下載了IAR編譯一直不錯，可能是版本的問題，CCS安裝后打都打不開，能不能麻煩大農把HEX文件私發一份，感激不盡

ID:1146269 · 發表于 2025-4-30 15:47

太煎熬了，打錯好幾個字，發現GitHub有2.66尺寸的HEX，其他尺寸的沒有，我的是2.13寸的
