not able to setup connection to device smartRF04EB

ID:76127 · 發表于 2015-4-18 00:35

今天做zigbee的抓包實驗，結果發現不能實驗過程跑不起來！
出現了錯誤：
not able to setup connection to device smartRF04EB的錯誤；當時就懵了！
到底是哪里出問題了呢？這個平臺怎么搭建起來呢？在網上找了很久都沒有找到相關抓包實驗的基本過程，很多都是直接給出實驗步驟都完成后的描述（首先需要把各種軟件裝上，IAR工作臺，SmartRF Flash Programmer軟件，Packet Sniffer三個軟件）！
后面又到買開發板的贈送相關資料找了找材料，然后結合網上的信息，終于做好了這個實驗！現在把這個實驗的詳細過程敘述下：
這里以TI公司自帶的例程SimpleApp的數據抓包實驗為基礎進行描述。
第一步，打開SimpleApp的工作空間文件，即用IAR軟件打開文件SimpleApp.eww。

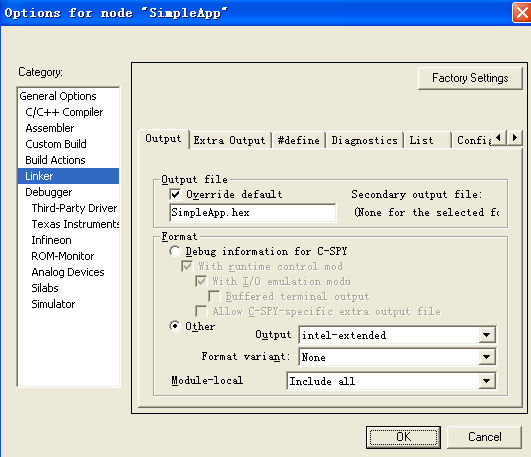

第二步，配置相關文件，點擊project選項的linker選項，相關的具體配置如下圖:

配置完成后，找到zigbee協議棧的Tools文件夾下的f8w2530.xcl文件，把該文件的下列兩句話的注釋給去掉：
//-M(CODE)[(_CODEBANK_START+_FIRST_BANK_ADDR)-(_CODEBANK_END+_FIRST_BANK_ADDR)]
//_NR_OF_BANKS+_FIRST_BANK_ADDR=0x8000

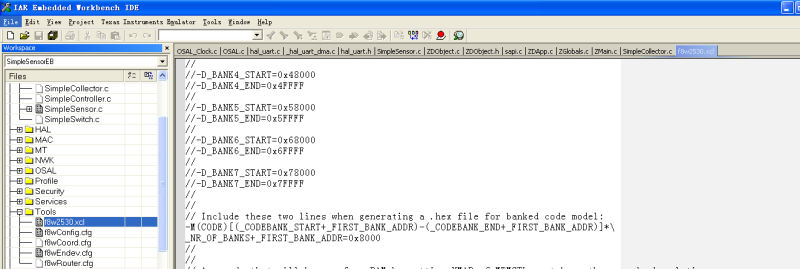

去掉注釋后的f8w2530.xcl文件如下：

完成上述配置后，進行編譯，編譯后可能會有warning彈出，但是沒關系，直接忽略就可以！

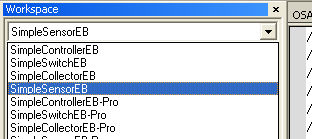

編譯好了之后，分別把SimpleSensorEB 和SimpleCollectorEB對應的程序下載到傳感器節點，然后把IAR工作臺關閉（停止debug也行）。

當下載完成后。首先對下載了SimpleCollectorEB程序的節點，進行如下操作：

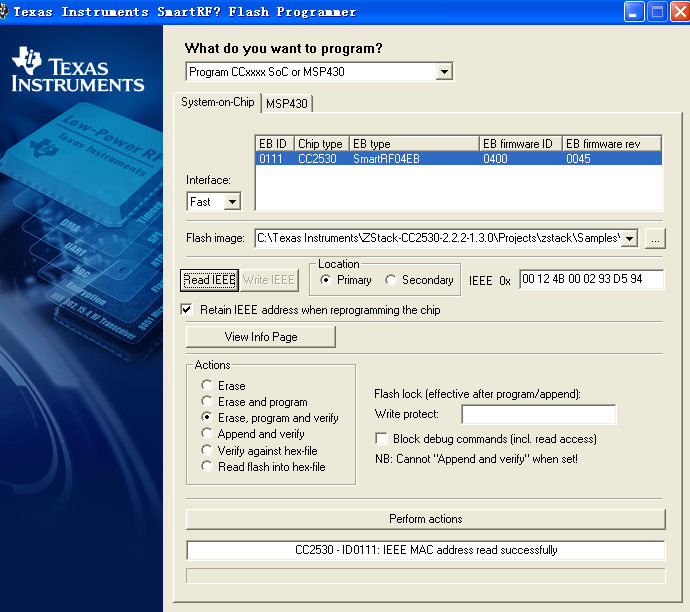

打開軟件SmartRF Flash Programmer，

我們點擊Read IEEE按鈕后可以知道該節點的IEEE地址；然后對應的flash image的位置，該flash image 是對應hex文件，因此需要導入SimpleCollectorEB程序所有對應的hex文件。如何導入呢？？點擊下圖箭頭指向的按鈕

打開SimpleApp\SimpleCollectorEB\Exe文件夾，點擊后會出現hex文件，選擇該hex文件即可；我電腦上的SimpleCollectorEB程序所有對應的hex文件是在：C:\Texas Instruments\ZStack-CC2530-2.2.2-1.3.0\Projects\zstack\Samples\SimpleApp\CC2530DB\SimpleCollectorEB\Exe目錄下面。

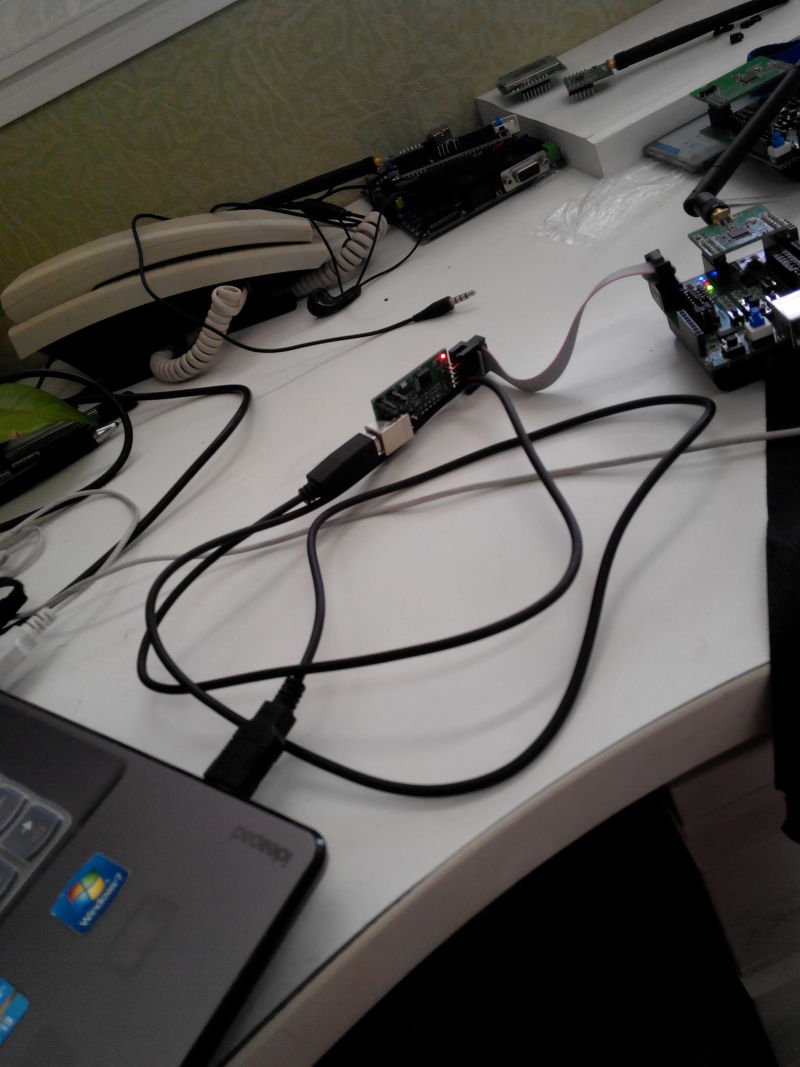

然后點擊Actions選項下的Erase,program and verify選項；再點擊Perform actions，總而言之，各個選項（除了flash image選項對應自己的配置）按照圖中的選項選擇后再點擊Perform actions就可以了！類似的，對下載了SimpleSensorEB程序的節點也執行相同的操作！完成這一步之后，給下載了SimpleSensorEB程序的節點上電。而 SimpleCollectorEB程序?qū)?yīng)的節點一直是連接到電腦上（通過仿真器連接到電腦，如下圖示，這里我的設備如果要做抓包實驗，需要把傳感器節點上的跳冒排一下，所以讀者如果要做這個抓包實驗，也許你所買的廠商實驗指導進行硬件的相關布置）

此時，當兩個節點都上電后，并且 SimpleCollectorEB程序?qū)?yīng)的節點也是按照上圖方式連接到電腦上（通過仿真器連接到電腦）。
打開zigbee協議嗅探軟件，選擇IEEE 802.15.4/Zigbee，如下圖示：

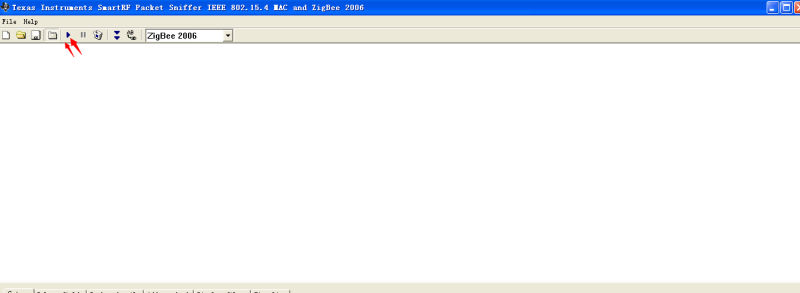

點擊Start按鈕，出現下圖

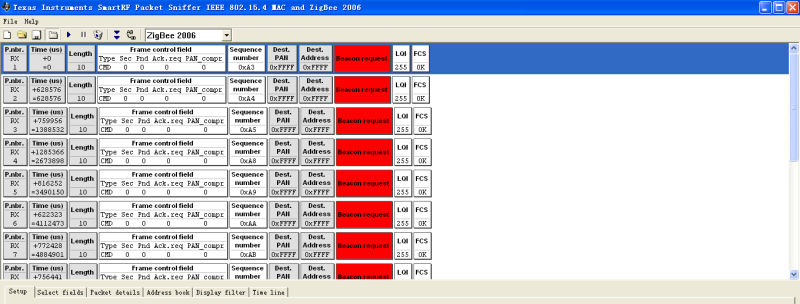

然后選擇zigbee 2006（這里是看個人的zigbee協議棧的版本，我的是zigbee2006），再點擊箭頭所示的三角形按鈕就大功告成了��！出現了如下的畫面：

緊接著就是分析zigbee數據包的內容了��！

哈哈，搞定zigbee嗅探數據的實驗過程！

ID:92349 · 發表于 2015-10-13 16:32

樓主還是沒有說明白為什么會出現那個錯誤提示啊 “ not able to setup connection to device smartRF04EB”
