【自制】STC免冷啟動下載器

ID:80436 · 發表于 2015-5-19 01:54

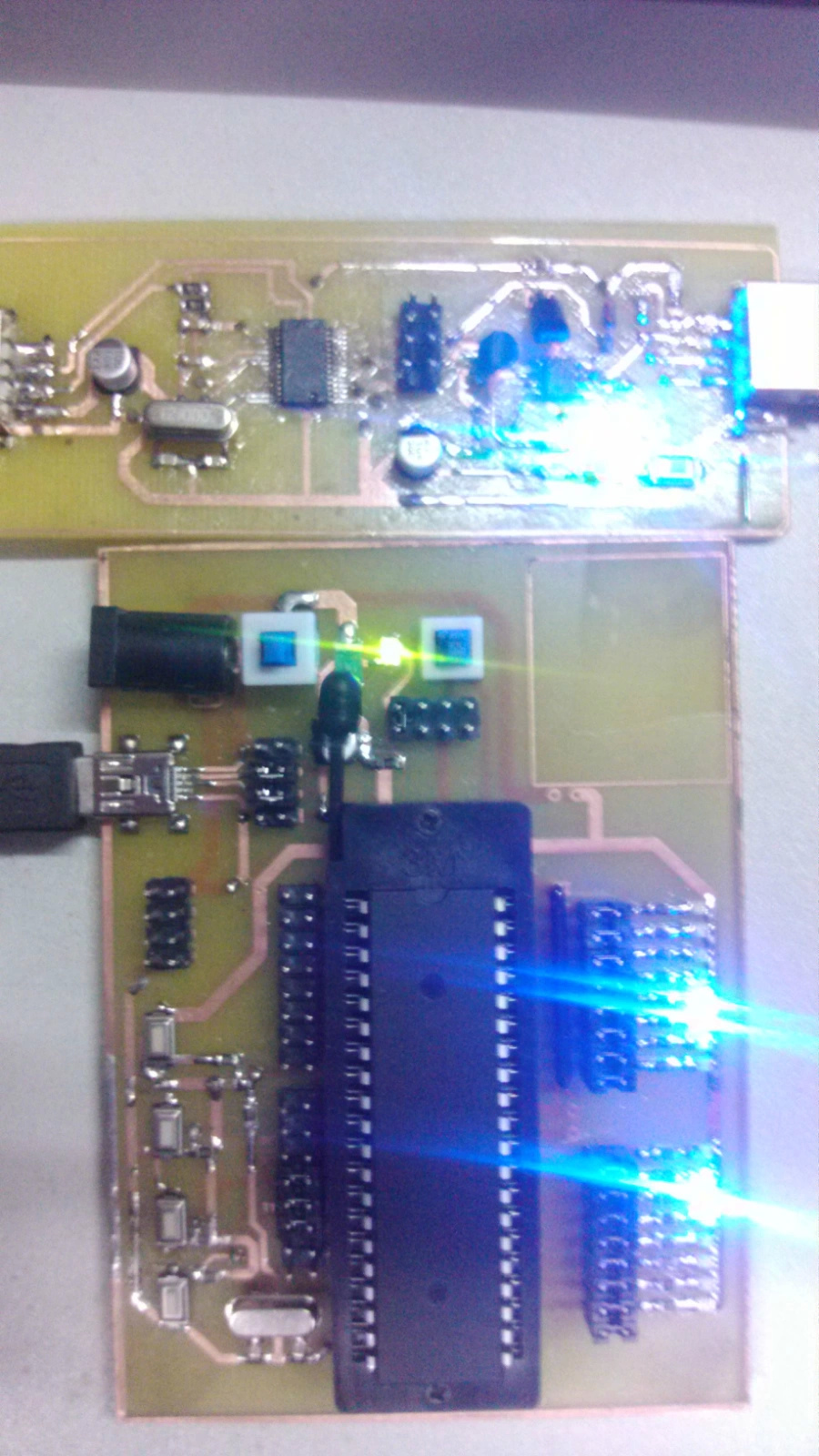

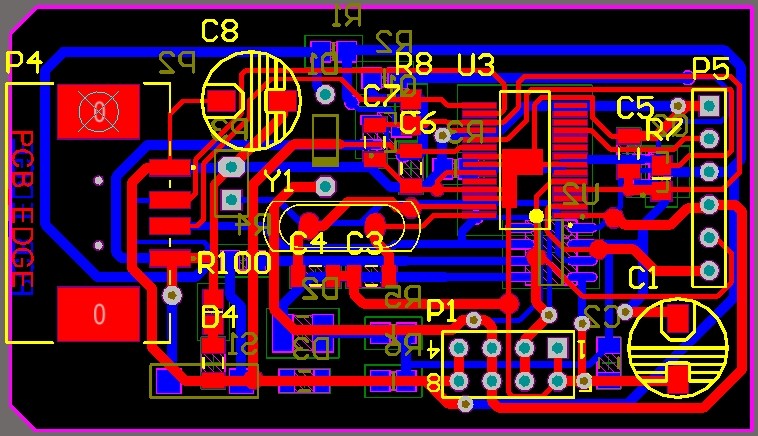

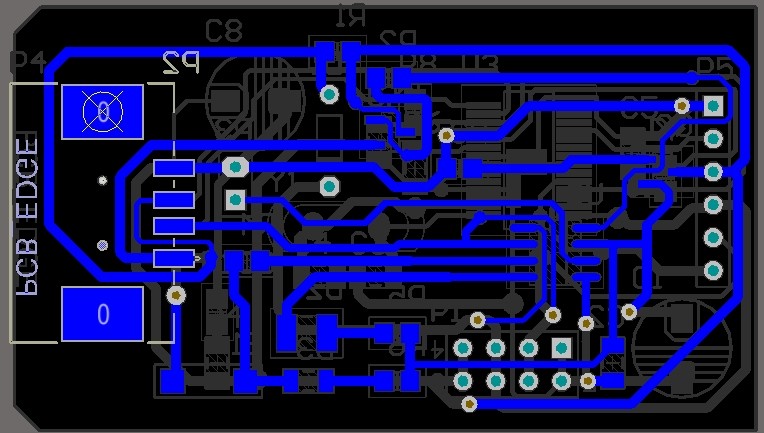

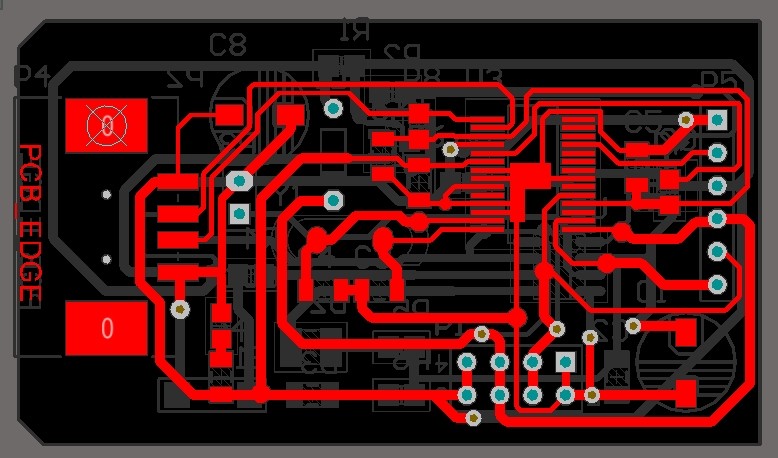

v2.0 PCB 體積只有 v1.0版本四分之一

修正P3.0 P3.1 網絡錯誤
雙面元件放置
加入電源指示燈
加入 DTR CTS 接口通過Arduino IDE 可為 Arduino MCU 下載

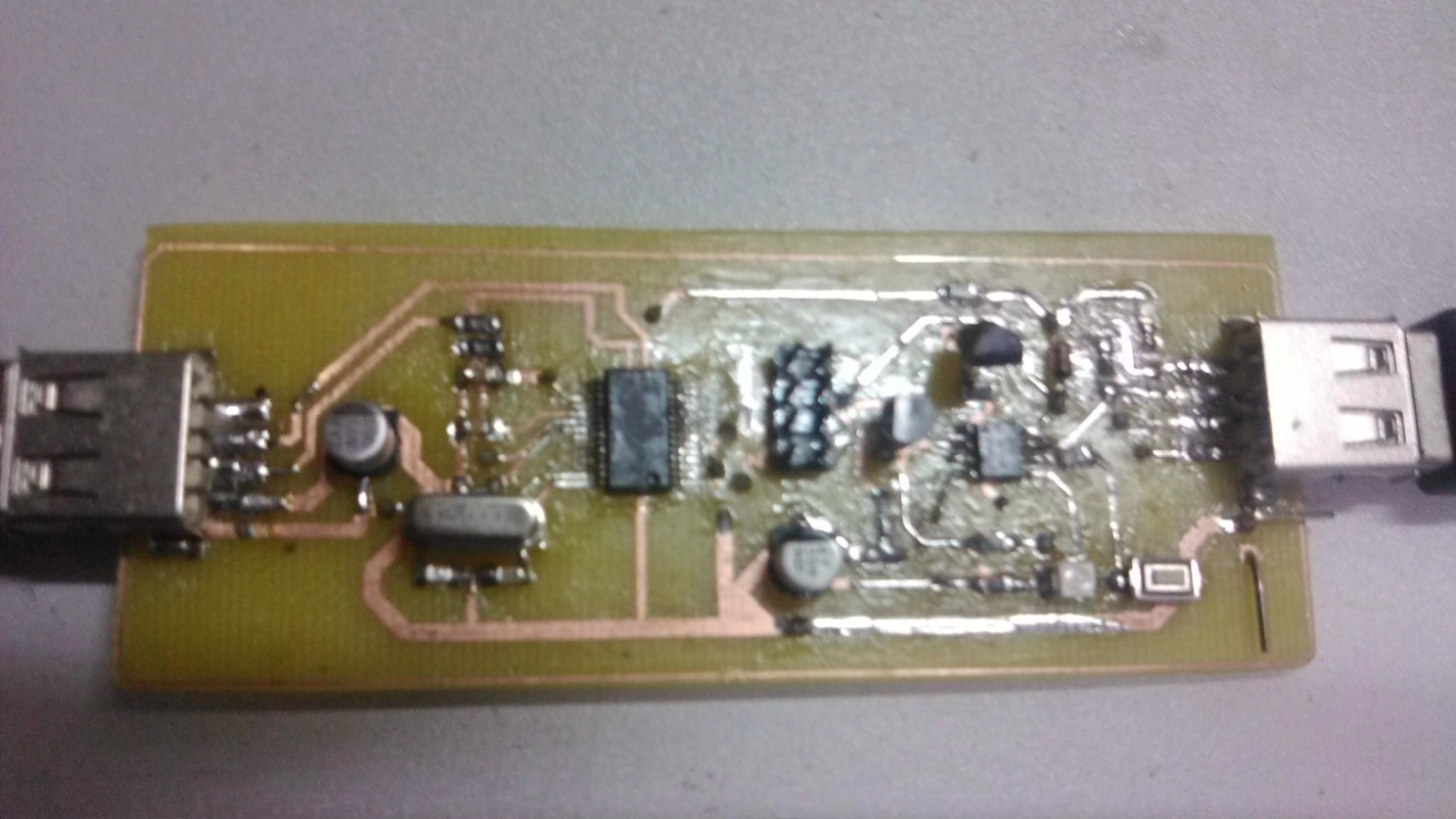

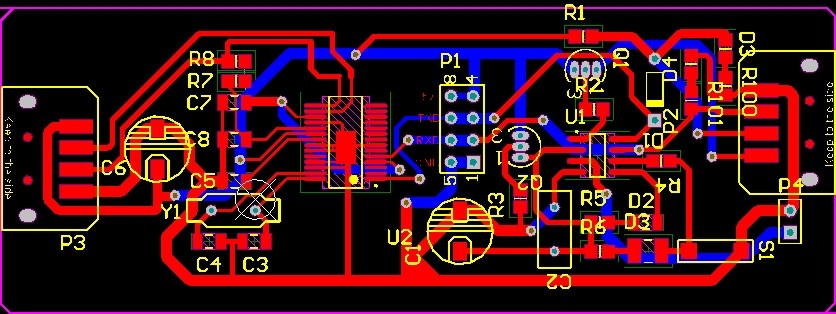

橫線下為v1.0版本

-------------------------------------------------------------------------------------------------------------------------------------------------------------

下星期期末考試我還在做東西玩
真不知道我怎么想的
同樣先上視頻

這次做的是STC免冷啟動下載器  咳咳向貼片發展第一步
所用元件清單：
PL2303TA             USB_TTL集成塊    1個                //  超級惡心啊啊啊��！  Prolific 怎么會做出這么惡心的集成塊 SSOP封裝！
STC15F104E       單片機                                           // 8腳貼片超小單片機 不會給你說 下載程序的時候是用導線焊上去的
S8550                   PNP                      2個                // 相對9012  8550有1A的載流量哦�。�
12Mhz                   晶振                      1個
47pf                      貼片電容                2個
100uf/10v             貼片鋁電容             2個
1N4148                二極管                   1個
翠綠LED                1210 LED             1個                // 超級漂亮但是被我當模式燈了
蘭色LED                0805 LED             1個                // 電源燈
微動開關                2腳貼片                   1個
USB_A                   母口                         2個
20k                      0805 電阻                1個
1k                         0805 電阻                5個
473                      0805 電阻                2個
0.1uf                      0805 電容                2個

  原理圖：
