TDA2616/TDA2616Q 2 x 12 W 高保真音頻功率放大器

[復制鏈接]
跳轉到指定樓層
樓主
ID:79466 發表于 2015-5-20 00:51 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式

TDA2616 和TDA2616Q 是雙聲道功率放大器。 TDA2616 是單排直插塑料SOT131封裝，TDA2616Q 是雙排彎曲直插塑料SOT157封裝
工作電壓范圍是±7.5～±21V，推薦工作電壓±16V

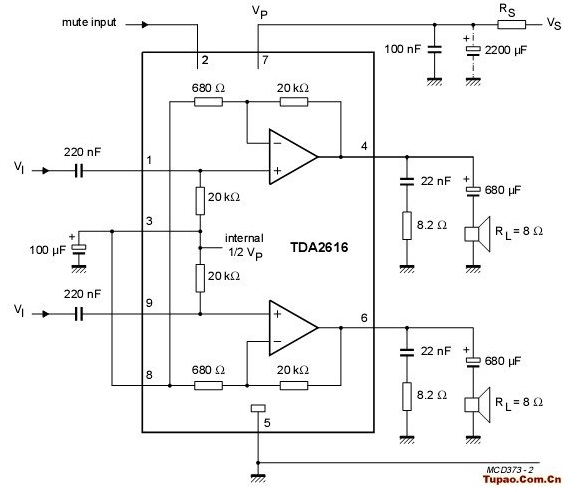

標準應用電路圖如下：





以下是單電源供電是的應用電路
