1、支持輕觸開關、自鎖開關
2、支持外接電源自動上電（焊接上D17即可實現）
3、支持待機長電輸出
4、外接電源、鋰電供電自動切換，由于PMOS內續流二極管的存在，切換過程不會出現電壓跌落情況。
5、通過雙PMOS背靠背連接，防止外接電源倒灌至鋰電池

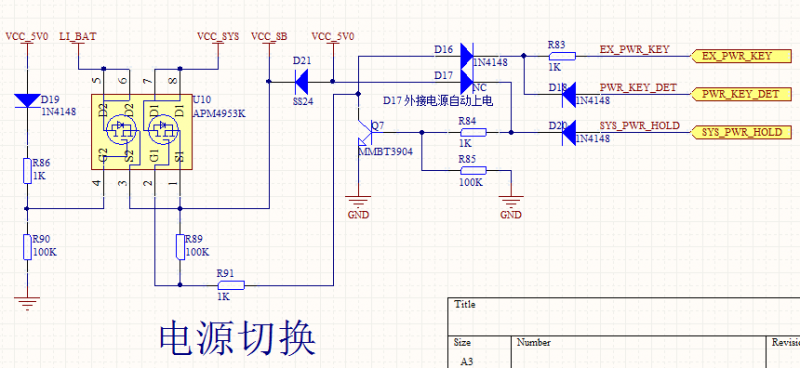

原理圖如下，電源標號說明：
1、VCC_5V0 外接電源輸入
2、LI_BAT 鋰電池
3、VCC_SYS 主電源輸出
4、VCC_SB 待機電源輸出
控制接口說明：
1、EX_PWR_KEY 開關按鍵輸入，低電平有效
2、PWR_KEY_DET 開關按鍵檢測，給單片機檢測用
3、SYS_PWR_HOLD 電源保持輸入，高電平有效，當采用輕觸開關，或者系統想自己控制關機時有用
|
|
