串口通信雙向傳輸實驗-單片機作業

電梯直達

樓主

ID:83710 發表于 2015-6-24 01:02 | 只看該作者回帖獎勵

姓名：周悅
專業：通信工程
學號：1303609111

實驗三串口通信雙向傳輸
如圖連接好電路，打開串口，再發送區輸入相應數值，點擊發送得到如下結果：

編寫代碼使回傳時數據加30H，如圖所示：

ORG 0000H

AJMP MAIN

ORG 0023H

AJMP RECEIVE ;跳轉到接收中斷入口

ORG 0030H

MAIN: MOV TMOD,#20H ;T1工作方式2

MOV TH1,#0FDH ;波特率9600

MOV SCON,#50H ;傳口工作方式1，允許中斷接受

SETB EA ;打開總中斷

SETB ES ;打開串口中斷

SETB TR1 ;打開定時器1

AJMP $

RECEIVE:

CLR RI

MOV A,SBUF ;串口接收數據

MOV R0,A

ADD A,#30H

MOV SBUF,A ;將接收的數據+30H后再傳回給計算機

JNB TI,$ ;整體功能是：把收到的數據發回計算機的同時顯示在單片機的數碼管上

CLR TI

MOV A,R0

CPL A

MOV P1,A

CPL A

ANL A,#0FH

MOV DPTR,#TAB

MOVC A,@A+DPTR

MOV P0,A

MOV P2,#0FEH

RETI

TAB: DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H

END

實驗四 時鐘數液晶顯示和溫度液晶顯示

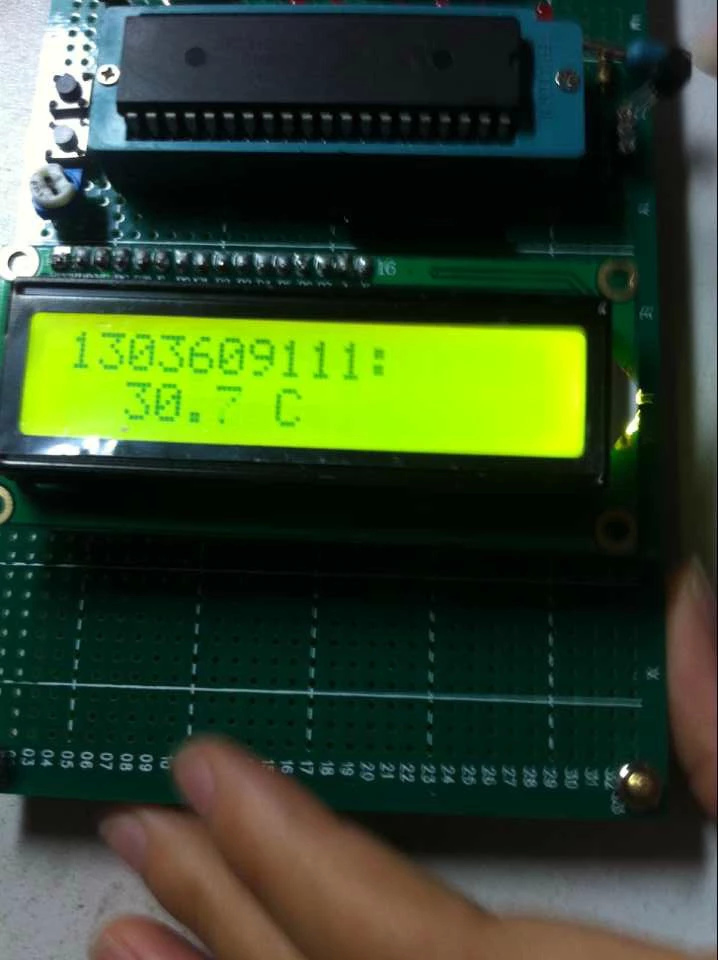

當前溫度為30.7℃：
