STM32開發板串口的規劃

ID:94349 · 發表于 2015-12-19 15:51

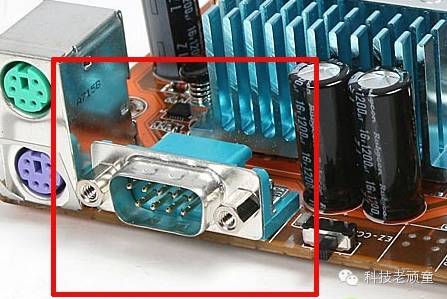

一說到串口，大家應該在腦海中出現下面這個畫面就對了：

看到?jīng)]有，這就是正兒八經的串口。在現在的工控機上，和以前的家用電腦上，都有串口，現在的家用電腦上，已經沒有串口了。（千萬不要把VGA口看成串口，VGA口是15針，串口是9針）

我們要搞單片機，就必須會用串口。所以，開發板上，就必須要有學習串口的功能。

串口的硬件應用，現在最多的有3種：

USB轉TTL串口
232串口
485通信

在我們的開發板上，把這3種功能都實現。

一、USB轉TTL串口

這個功能，在講程序下載方式的那一篇文章已經講過了。STM32VET6有5個串口，但是只有串口1可以下載程序，所以我們默認把USART1與CH340G轉成的RXD和TXD放到一起。

我們看圖，CH340G的2腳和3腳分別是RXD和TXD。同時，單片機上面也有RXD和TXD，那么只需要將CH340G上面的TXD和單片機的RXD連接，就可以在電腦上用“串口調試助手”給單片機發送數據，再把CH340G上面的RXD和單片機的TXD連接，單片機就可以給電腦上的“串口調試助手”發送數據了。

這就是初學者需要注意的，串口的RXD和TXD是“交叉”連接的。這里的“交叉”，是指這個設備的RXD和另一個設備的TXD連接，同理，這個設備的TXD再和那個設備的RXD連接。

（真人真事：有一天，一個小伙伴做兩個設備的串口通信，問我怎么就不能收發數據，我說你的RXD和TXD兩條線交叉了嗎？，他說沒有，我說必須要交叉連接才可以。結果，他把兩條線扭成了麻花，RXD還是連接到了RXD上面.....還問我要多交叉才可以啊.....）

二、232串口

這種串口，就是文章最上面圖片上顯示的串口。我們用USART3來學習232串口。用的是SP3232芯片。

232串口和USB轉TTL串口的區別：它們的區別就是RXD和TXD引腳電壓大小。232和TTL說的是兩種電平。作為初學者，一說到電平，大家腦海中就應該有個“高低”的概念。電平屬于數字電路的概念，有“高電平”和“低電平”兩種。多大電壓是高電平，多大電壓是低電平，完全是由人決定和規定的。

232電平：+12V表示低電平，-12V表示高電平。（你沒有看錯，就是這樣的）
TTL電平：那要看你的器件供電電壓，如果是5V供電，高電平是5V，低電平是0V；如果是3.3V供電，高電平是3.3V，低電平是0V。

看上面SP3232的圖，SP3232這個芯片是“TTL電平轉232電平”芯片。它的9腳和10腳和單片機的RXD和TXD相連接，9腳和10腳是TTL電平，高低電平分別是3.3V和0V。7腳和8腳是232電平引腳，是可以產生正負12V的引腳，和別的設備的232串口通信。同樣是交叉連接。

三、485通信

說到485通信，你的腦海中應當浮現的是A和B兩個字母。485通信用的是兩條線通信，一條叫做A，一條叫做B，屬于差分通信。兩臺設備，如果用485通信，線是這樣連接的：

485通信的距離要比232長，所以485一般用作遠距離通信，232一般用作近距離通信。（一般10米以內用232，10米之外到幾公里，用485通信。這里的10米，就是個一般數，不要再糾結的問我：“12米可以用232通信嗎？”，“對不起，你的情商需要充值了”。）

我們用USART2來做485通信實驗，用SP3485芯片，SP3485的1腳連接單片機的RXD，4腳連接單片機的RXD，2腳和3腳是“發送數據”和“接收數據”控制引腳，DE高是發送數據，RE低是接收數據，因為發送數據的時候不能接收數據，接收數據的時候不能發送數據，所以DE和RE的電平，在一種狀態下（發送或者接收），電平是一樣的。所以把這兩個引腳連接在一起，用單片機一個引腳控制就實現了發送和接收。

關于485控制引腳的選擇，STM32帶485自動控制功能，所以我們用STM32的PA1來控制，PA1有一個復用功能是USART2_RTS，STM32自動485就是用這個引腳控制數據收發。當然，如果我們不用自動收發功能，也可以把PA1當做普通的IO口，然后用寫程序控制收發數據。這里就實現了485的兩種控制方式，這個功能，好像別的開發板很少有哦。

好了，今天就說到這里，下期再見！

這里是正在直播的《如何做一個STM32開發板》，看以前的文章或者看以后的文章，關注微信公眾號：科技老頑童。
