VLAN-IEEE802.1q與Profinet

ID:99607 · 發表于 2015-12-19 23:46

VLAN幀格式

這四個字節的802.1Q標簽頭包含了2個字節的標簽協議標識（TPID）和2個字節的標簽控制信息（TCI）。

TPID（Tag Protocol Identifier）是IEEE定義的新的類型，表明這是一個加了802.1Q標簽的幀。TPID包含了一個固定的值0x8100。

TCI是包含的是幀的控制信息，它包含了下面的一些元素：
Priority：這3 位指明幀的優先級。一共有8種優先級，0－7。IEEE 802.1Q標準使用這三位信息。

Canonical Format Indicator( CFI )（更多計算機考試資訊盡在http://pc.kaoshibaike.com/）：CFI值為0說明是規范格式，1為非規范格式。它被用在令牌環/源路由FDDI介質訪問方法中來指示封裝幀中所帶地址的比特次序信息。

VLAN Identified( VLAN ID ):
這是一個12位的域，指明VLAN的ID，一共4096個，每個支持802.1Q協議的交換機發送出來的數據包都會包含這個域，以指明自己屬于哪一個VLAN。

在一個交換網絡環境中，以太網的幀有兩種格式：有些幀是沒有加上這四個字節標志的，稱為未標記的幀（ungtagged frame），有些幀加上了這四個字節的標志，稱為帶有標記的幀（tagged frame）。

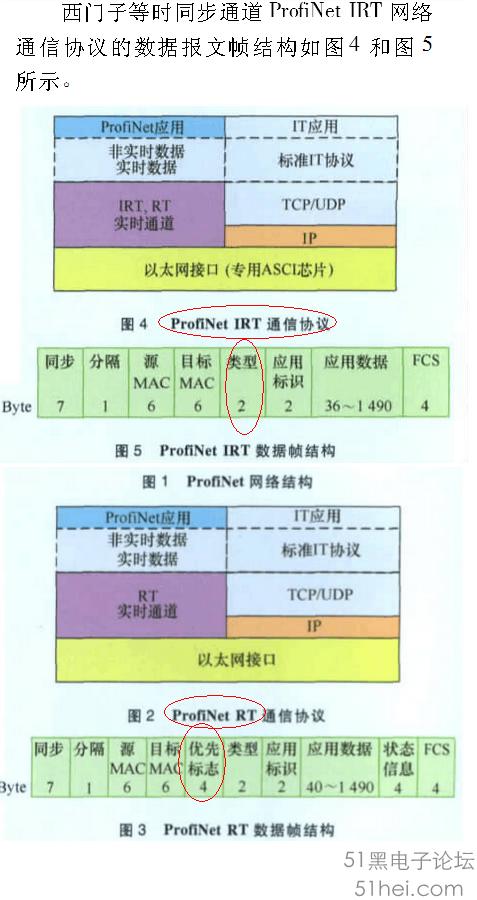

Profinet 使用了該協議�。�！
