51單片機的最小系統電路圖與四個部分

ID:102668 · 發表于 2016-1-14 05:02

親愛的小伙伴兒們，本周六又有活動啦�。�！本周六，下午5點30,將進行“電協杯”機器人比賽第一次培訓，屆時將給大家集中講解單片機的基本知識，之后各組自行組織活動。
活動地點信息129,信息130。
對于沒有分組的同學也可以來，我們會再安排分組，沒有參加比賽的也可以來參加活動，明天5點30不要忘記。

然后我們來講一下51單片機的最小系統。

單片機最小系統分為四個部分：
1.晶振，大小由你單片機時鐘周期要求而決定（用于計時，與兩個電容并聯使用，電容大小由你的晶振決定，一般用22pF）
2.復位電路（用于復位）
3.電源（用于供電，一般用電腦的USB口供電）

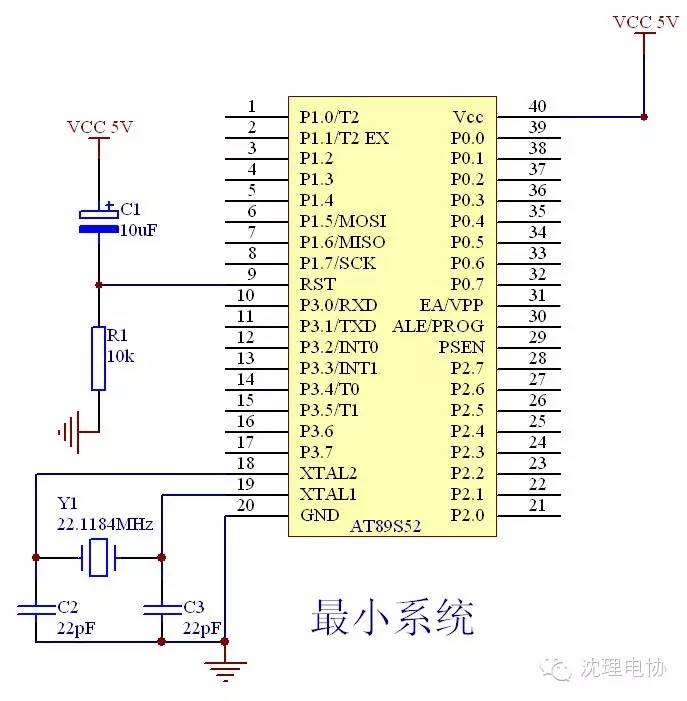

51單片機的最小系統電路圖如下所示：

沒有最小系統，單片機無法運行也無法進行程序的燒寫（可不接復位電路）。
