Altera公司的Quartus為設計者提供了多種設計輸入方法，包括原理圖輸入、狀態圖輸入、HDL語言描述、網絡表文件等，所不同的是，Quartus可以在一個工程中同時使用VHDL、Verilog語言輸入。這里詳細介紹原理圖輸入設計方法。
工具/原料
步驟/方法- 1

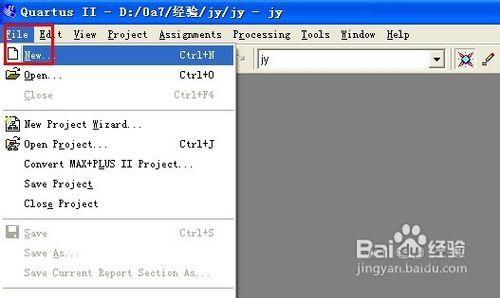

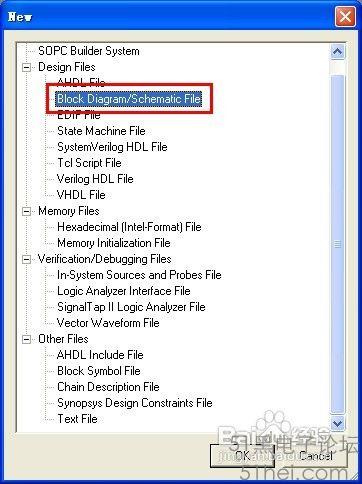

這里我們默認您已經新建好了工程，在【File】菜單下點擊【New】，即彈出用戶設計建立向?qū)�，在【New】中選擇【Design Files】-【Block Diagram/Schematic File】原理圖文件輸入
- 2
 步驟閱讀
- 3
- 4

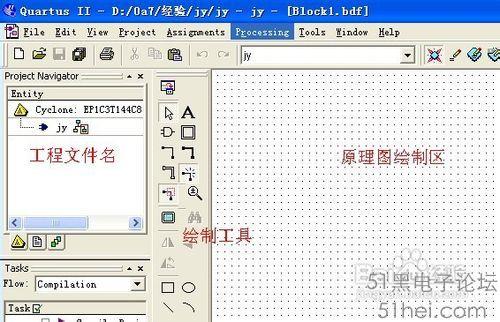

建立原理圖設計文件
- 5

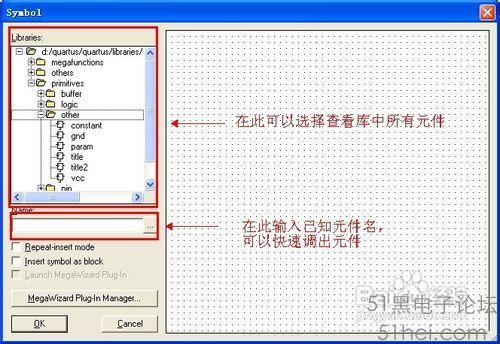

調用參數化元件，在繪圖區雙擊鼠標左鍵，即彈出添加符號元件的窗口
- 6

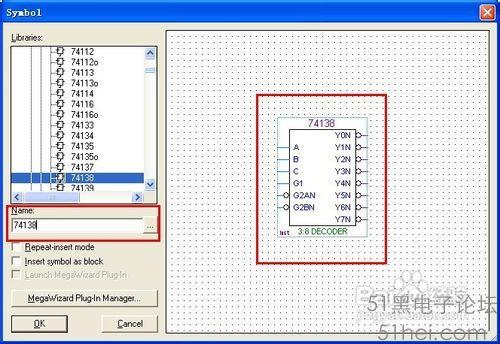

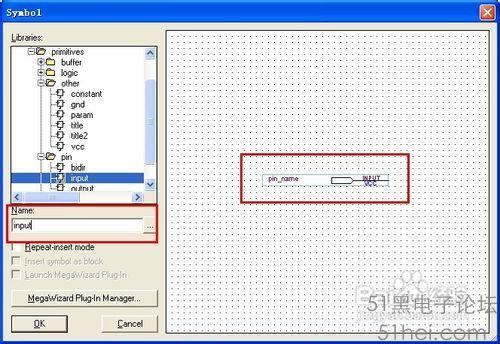

分別調用輸入端口“input”和邏輯器件“74138”
- 7

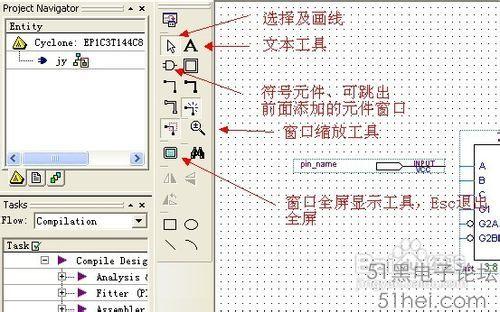

繪圖控制操作，使用縮放工具按鈕后，請切換回按鈕（選擇及畫線工具），才能對繪圖進行編輯。
- 8

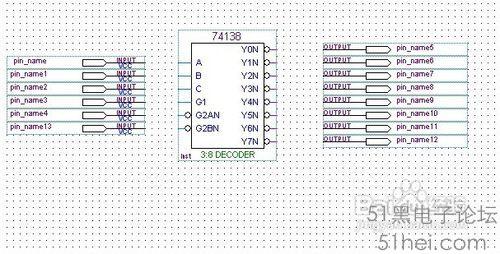

從符號庫中調出需要的輸入、輸出端口，排放整齊
- 9
完成畫線連接操作（鼠標放到端點處，會自動捕捉，按下左鍵拖動到目標處，釋放后即完成一次畫線操作）
- 10

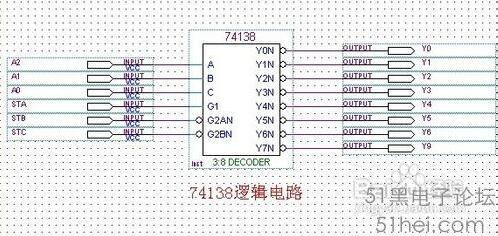

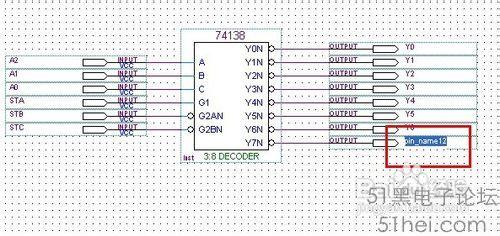

鼠標左鍵雙擊端口名，如圖示74138電路Y7N端所示，直接輸入用戶自定義的名字即可。74138邏輯測試電路原理圖設計完畢！
- 11

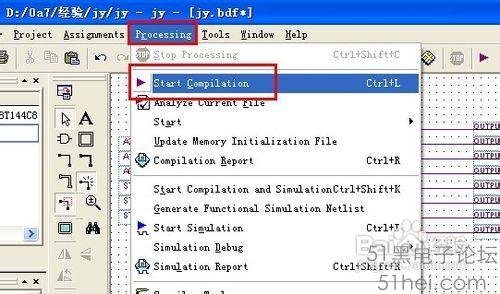

在下拉菜單【Processing】中選擇【Start Compilation】，啟動全程編譯
- 12
全程編譯分析報告：
- 13
選擇Processing/Start Compilation,自動完成分析、排錯、綜合、適配、匯編及時序分析的全過程。
- 14
編譯過程中，錯誤信息通過下方的信息欄指示（紅色字體）。雙擊此信息，可以定位到錯誤所在處，改正后在此進行編譯直至排除所有錯誤；
- 15

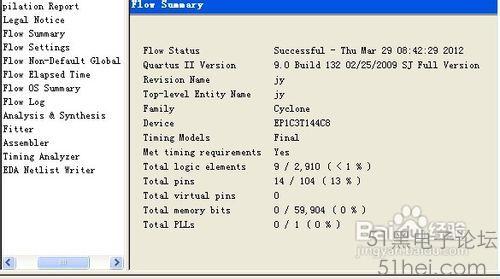

編譯成功后，會彈出編譯報告，顯示相關編譯信息。
- 16
QuartusII的編譯器由一系列處理模塊構成；這些模塊負責對設計項目的檢錯、邏輯綜合、結構綜合、輸出結果的編輯配置，以及時序分析；
- 17
在這一過程中，將設計項目適配到FPGA/CPLD目標器件中，同時產生多用途的輸出文件，如功能和時序信息文件，器件編程的目標文件；
- 18
編譯器首先檢查出工程設計文件中可能的錯誤信息，以供設計者排除，然后產生一個結構化的網表文件表達的電路原理圖文件；
- 19

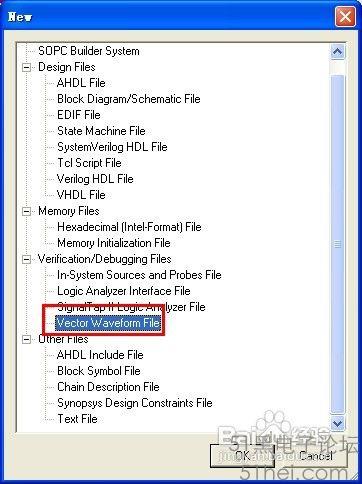

工程編譯完成后，設計結果是否滿足設計要求，可以通過時序仿真來分析；建立波形矢量文件
- 20

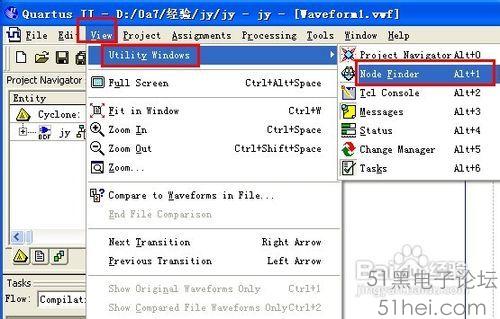

添加引腳節點，選擇菜單【View】-【Utility Windows】-【Node Finder】命令
- 21
在Filter下選擇“Pins：unassigned”，再單擊“List”，列出引腳端口
- 22
在Nodes Found下方的列表下選擇所列出的端口，將其拖放到波形文件的引腳編輯區
- 23

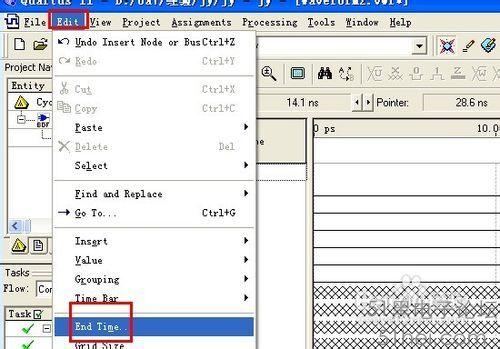

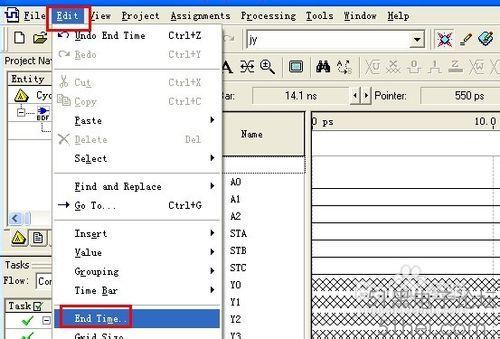

設置仿真時間長度，選擇菜單【Edit】-【End Time】命令，默認為1us，這里將其設置為100us
- 24

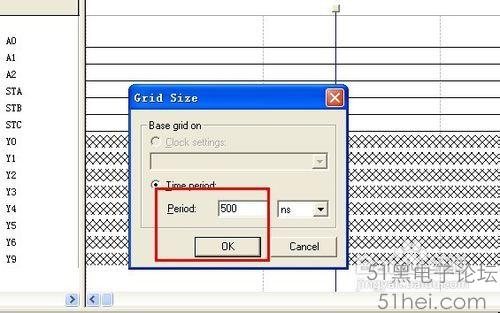

設置仿真時間周期，選擇菜單【Edit】-【Grid Size…】命令，默認為10ns，由于競爭冒險的存在，在仿真時信號波形和大量毛刺混疊在一起，影響仿真結果，因此，這里設置為500ns
- 25

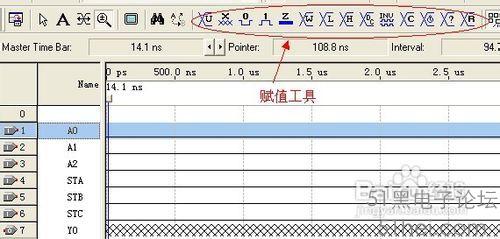

編輯輸入端口信號，使用窗口縮放（左鍵放大，右鍵縮小）把波形縮放到合適程度

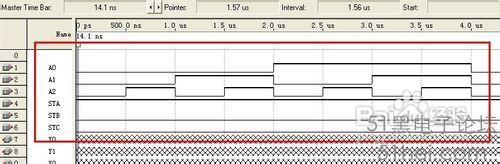

啟動時序仿真，在下拉菜單【Processing】中選擇【Start Simulation】，分析波形可見，與74LS138功能真值表一致，結果正確
END
注意事項- QuartusII通過“工程（Project）”來管理設計文件，必須為此工程創建一個放置與此工程相關的所有設計文件的文件夾；
- 此文件夾名不宜用中文，也最好不要用數字，應放到磁盤上容易找到的地方，不要放在軟件的安裝目錄中；
- 建立完工程文件夾后再進行后續操作……
|
