Altera的時序分析(setup/hold實圖版本)

ID:104287 · 發表于 2016-1-31 03:50

前面的筆記中，我們貼出了時序計算的兩個公式，但這兩個公司看起來讓人頭大，這里就結合TimeQuest的時序分析報告來說明
先補上公式：
Data Arrival Time = Launch Edge + Source Clock Delay + μtCO + Register-to-Register Delay
Data Required Time = Latch Edge + Destination Clock Delay – μtSU

[size=15.714285850524902px]Source Clock Delay = Tc2t
[size=15.714285850524902px]μtCO = Tco
[size=15.714285850524902px]Register-to-Register Delay = Tc2r

[size=15.714285850524902px]Destination Clock Delay = Tc2r
[size=15.714285850524902px]μtSU = Tsu

下面，上圖

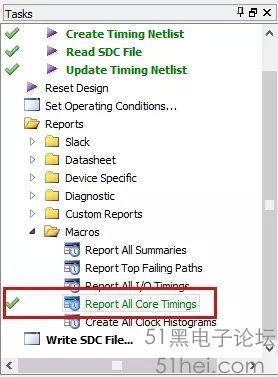

先Report出所有的時序報告

然后在上面的Report窗口，就會顯示：

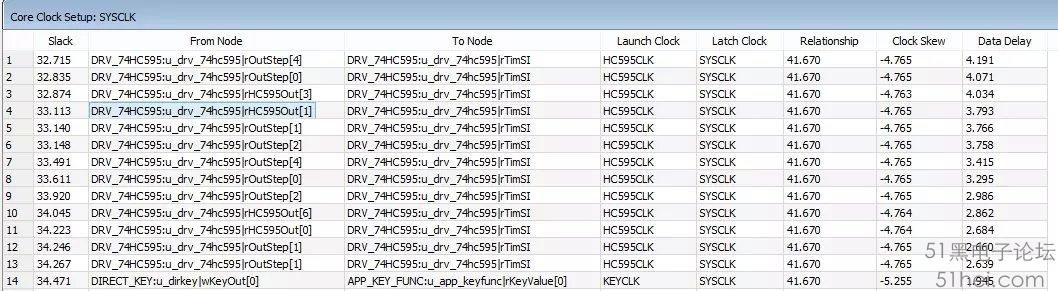

選中Core Clock Setup: SYSCLK，右側的主窗口就會列舉出所有SYSCLK的路徑，

有很多，第一列Slack是余量，單位ns，只要是正數就沒問題
如果我們想看具體的參數自己計算，那么右擊你想查看的路徑，選擇Report Worst Case Path，就會列出出具體的參數了：

怎么樣，公式里面的參數是不是全部出來了
其實我們都不用套進去算了，第一列的數值就是幫我們計算好了的，這里點進去只是一個檢驗的過程
如果出現時間違例，就可以點進來查看一下是哪里有問題。

由此可見，時序約束，首先是要有良好的編碼習慣，其次就是寫SDC約束腳本，
不過SDC腳本能調整的范圍是有限的，所以良好的編碼習慣就尤為重要了
