低功耗藍牙天線的研究

[復制鏈接]
跳轉到指定樓層
樓主
ID:105323 發表于 2016-2-21 15:47 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
藍牙天線的設計TI公司在其幫助文檔里給出了完整的方案,給BLE芯片的使用者帶來了極大的方便。

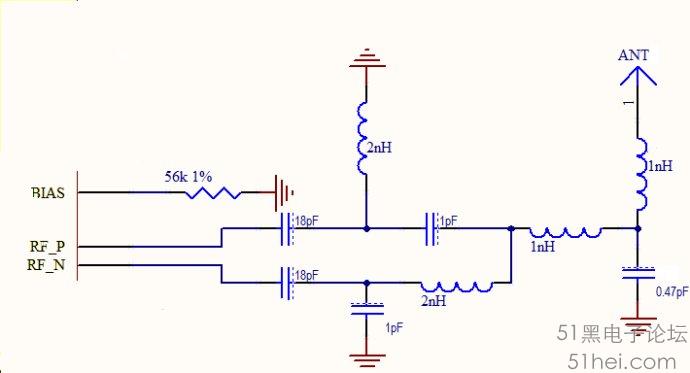

其原理圖如下:



     天線的ANT常用的與兩種:
      其一、就是PCB天線,在PCB上畫上一段蛇形走線,可以作為天線使用,
      其二、就是柱狀天線,這種現在很少用,原因就是占用空間太大,想現在的AppWatch計步器等,受空間限制根本就沒法安裝這種柱狀天線,但是PCB天線的性能卻差強人意。

      將ANT采用磁性元器件替代,經過測試,BLE的傳輸距離比使用PCB天線性能更好,這種磁性材料大小大約為1206,其厚度和貼片電阻相若。在電子商城購買也很方便。開發人員可以進行嘗試。
