常見的集成網絡芯片

以VT6105M為例，這是一款10/100Mbps以太網控制芯片，可為主板設計商提供一個輕松整合的單芯片解決方案，具有先進的管理功能和節能特色。它采用三合一設計，將實體層、媒體控制和管理功能集成到一顆芯片上。具備可有效提升偵錯及管理的功能，如Auto MDI/MDIX自動跳線功能、遠程啟動功能、TCP/IP資料驗證功能（降低CPU占用率）等。此外，VT6105M還支持電源管理及喚醒功能。

VT6107是VIA非常新的一款Rhine家族10/100Mbps自適應PHY網絡芯片，比起VT6103，VT6107擁有更多新功能，新特性，其中最為突出的便是VT6107與VT6122針腳兼容（Pin-to-Pin)，簡單地說，主板廠商能夠讓本來設計為具備千兆網絡功能的主板，通過簡單的更換網絡芯片而變?yōu)橹挥邪僬拙W(wǎng)絡功能，這樣既能節省主板研發成本，又能方便廠商生產出不同市場定位的產品。 VT6107另外一個讓人意外的新特性便是支持自動線序交叉功能(MDI/MDIX auto-crossover)，這是什么呢？接過網線的朋友都知道，網線有交叉線和平行線之分，雙機互聯則必須用交叉線，線序接錯了，網絡的速度和穩定性便大打折扣。而具備自動線序交叉功能的網卡能夠讓RJ-45接口上的1、2上的傳送信號線和3、6上的接收信號線的功能自動交換，這樣，用戶便無需為接何種網線傷腦筋了。自動線序交叉功能一般只會在千兆網卡上見到，VT6107具備這一功能在百兆網卡上是比較難得的。

          端口自動翻轉(Auto MDI/MDIX)功能，可適應各種線序雙絞線，UTP端口支持自動協商功能，自動調整傳輸方式和傳輸速率。 MDI表示平行平行網線,MDIX表示交叉 ，相同設備用交叉，不同設備用直連�！　∷�謂10/100Mbps自適應網卡是指該類網卡可根據網絡連接對象的速度，自動確定是工作在10Mbps還是100Mbps速率下。

　　RTL8100C是一款10/100Mbps自適應網絡芯片，芯片內同時具備MAC層和PHY層，符合IEEE802.3u規范。在Realtek的技術白皮書中明確提到這款網絡芯片只能夠作為板載網卡使用，但其模塊結構和大家熟悉的網絡芯片8139C基本一樣，這意味著我們使用這塊網絡芯片相當于用著一塊完整的網卡，在資源消耗和穩定性能方面都將得到良好的保障。按照Realtek官方公布數字，該公司8100系列產品占據03年10/100Mb以太網控制芯片的全球70%市場份額，Realtek產品的受歡迎程度可見一斑。

　　RTL8201BL同樣是Realtek公司開發的一款符合IEEE802.3u規范的10/100Mbps自適應網絡芯片，大家可能會發現，其芯片體積比RTL8100C要小，針腳數目亦只有其三分之一左右，沒錯，這是一款僅具備PHY層的網絡芯片，但不要小看它，RTL8201BL的內部模塊結構也是和8139C的PHY層完全相同的，因此，就PHY層而言，其性能并沒有打折扣，但好馬還需配好鞍，能否讓其一展所長，還需看所配主板的南橋了。

六、Intel千兆芯片

　　英特爾公司是世界最大的CPU制造商，同樣也是電腦、網絡和網絡連接產品方面的頂尖制造商。在網絡方面英特爾是以太網和快速以太網LOM連接技術方面的全 球領袖。Intel的千兆網卡芯片主要有8254*系列，如常見的82541、82543、82543GC、82544EI、82545EM、 82546EB、82547EI、82559等等，其常見產品有銅線系列的千兆網卡Pro/1000T、Pro/1000MT、1000XT，雙網口的 1000MTDual Port和四網口的1000MT Quad Port；光纖系列的Pro/1000F、Pro/1000XF、Pro/1000MF等。Intel的千兆網卡芯片具有兼容性好（Intel主板平 臺），CPU占用量低，傳輸速度快，使用穩定的特點，是中高端服務器/工作站/個人電腦產品的較好選擇。

　　●Intel 82543GC芯片　Intel 82543GC芯片是一款2001年就已推出的Intel第二代千兆網卡芯片，其是PCI接口千兆網卡的標示性產品之一。82543GC控制器能在一個 MAC單芯片上集成支持10Mbps、100Mbps和1000Mbps的網絡連接，這可使以太網、快速以太網和千兆位以太網技術在同一網絡里無縫協同應 用，同時對老式以太網向新一代千兆位以太網高速遷移提供了一條清晰的路徑，其更適合于LOM板載使用。一些廠商在推出82543GC獨立產品時常常將其與 Vitesse VSC7123、Marvell 88E1020等PHY芯片混合使用。

　　82543GC芯片符合IEEE 802.3ab和802.3z規范，支持10M/100M甚至1000M的傳輸速度；支持網絡喚醒和調制解調器喚醒功能；體積大幅縮小，82544EI千 兆以太網控制器的尺寸僅相當于一枚硬幣，比以前的控制器小一半以上；支持新型總線，以提供更快、更有效的網絡連接；支持多系統。能夠廣泛支持眾多操作系 統，包括Windows、Linux、Netware、Solaris和SCO UnixWare等等；具有先進的自適應（auto-negotiation）和自感應（auto-sensing）功能。

　　主要特色：Intel 82543GC Gigabit控制器具備優秀的Gigabit性能表現；采用Intel第二代Gigabit方案消除了服務器瓶頸，64位PCI網卡容易整合在您現行的 以太網絡設備中；最遠傳輸距離可達275米（光纖SX傳輸距離可達550米），可為校園建筑物和企業部門樓層的連線實現快速Gigabit的網絡。低干擾 網絡，光纖網絡免除電磁性嘈雜環境的干擾；從ATM（異步傳輸模式）或FDDI（光纖分步式資料界面）擴充變更成廣泛的Gigabit以太網絡部署，實現 高效能的網絡。采用Intel 82543GC芯片的常見產品有Intel Pro/1000 T Server Adapter、康柏NC7131 10/100/1000-T千兆網卡（銅介質）/NC6136 1000-SX千兆網卡（光纖介質）等等。

　　●Intel 82544EI芯片   Intel第三代千兆芯片82544EI芯片是一款支持PCI-X的單芯片產品，其成本更低廉，但這種單芯片控制器亦符合IEEE 802.3ab和802.3z規范，能夠在銅纜或光纜網絡上實現速率高達10/100/1000Mbps的連接。

　　英特爾82544EI千兆以太網控制器這種新型的單芯片控制器是一種有助于疏導網上數據流的半導體設備，可大大簡化系統設計流程，從而有助于加快千兆以太 網的部署。英特爾82544EI千兆以太網控制器的尺寸同82543GC芯片相當，都比上幾代控制器小一半以上（其中英特爾82544EI千兆以太網控制 器尺寸為27*27mm，同系列的英特爾82544GC千兆以太網控制器尺寸為21*21mm），其主要功能亦相同。

　　此外，其功耗僅相當于前幾代產品的50%，因而產生的熱量少，可增強系統的可靠性。相比之下，其他公司的千兆以太網需要采用復雜的主板級設計，才能容納多 顆芯片以執行與英特爾的單芯片解決方案相同功能。所以這款芯片對那些采用主板LOM連接方式，將千兆以太網直接連入服務器、工作站或網絡設備中的制造商來 說，這款控制器不僅降低了設計難度，而且降低了制造成本。這款芯片也具有先進的自適應和自感應功能。同時由于這款芯片支持PCI-X總線，相對來說可以比 PCI設備提供更快更有效的網絡連接。采用Intel 82544EI芯片常見產品有Intel Pro/1000 XT服務器網卡等。

　　●Intel 82545EM芯片    Intel在2002年推出的第四代千兆網芯片包含82545EM及82540EM、82546EB三款單芯片產品，均支持PCI-X規范，CPU占有量 更低，這三款新的單芯片千兆以太網產品的外形又比原先英特爾生產的千兆以太網系列產品小了近45%，它們的能耗也相應減少。

　　其中英特爾82546EB千兆以太網控制器是一種雙端口單芯片系統，專門用于服務器；英特爾82545EM千兆以太網控制器是一種雙端口單芯片系統，專門 用于工作站；英特爾82540EM專為個人電腦設計，其中82545EM是其中最為廉價的一塊，其讓數百元擁有千兆網卡成為了可能。

　　●Intel 82547EI芯片   千兆以太網的數據傳輸率可達到125MB/s，但I(xiàn)ntel主板平臺以前采用的266MB/s的HUB Link總線達不到此要求，如果千兆以太網仍然走HUB Link總線，以千兆網125MB/s的傳輸率將占去HUB Link幾乎一半的帶寬。這將影響其它設備通過HUB Link傳輸數據，便會出現傳輸瓶頸問題。如何解決這個技術難題呢？Intel推出的CSA通信構架解決了這一問題，而Intel82547EI芯片就是 其組件之一。

YHI1BB1uIsT21hS3fOCeHK9ThzkR-9s0dXh6650ppDtYhNrl9gjEBhNBxowQbNAtqsSfjZo4E0ww/82547EI.png" target=_blank<

　　全稱為Intel 82547EI CSA 10/100/1000 Mbit千兆以太網控制芯片，采用196-pin PBGA封裝形式，其可以說是專為LOM板載而推出的產品。符合IEEE 802.3x通信協議標準，82547EI整合了Intel第五代的Gigabit MAC，還有全雙工的PHY，它兼容標準的IEEE802.3以太網，支持1000BASE-T、100BASE-TX和10BASE-T應用。支持網絡 喚醒功能，并能自動適配工作在1000Mbps至10Mbps的范圍內。特別之處其使用的總線結構既非PCI亦非PCIe，而是采用Intel為千兆網絡特別設計的CSA架構，網絡數據能夠避開PCI瓶頸，通過CSA為千兆網卡提供高達2Gbps的帶寬進入系統。

　　做為主要配合Intel最新的通信流架構CSA（Communication Streaming Architecture）設計的芯片產品，Intel 82547EI芯片完全放棄使用早期的PCI通信總線，解除了網卡與其它I/O設備搶用PCI總線資源的尷尬局面。跳過HUB Link總線，獨享266MB/s的網絡總線“Dedicated Network Bus（DNB）”直接將網絡數據通過北橋MCH（Memory Control Hubs）送入CPU處理，此方案不但減少HUB Link的負荷，而且降低了傳輸時延，帶來了更高的通信處理性能。從而比總線吞吐率高出30%（達到線路速度），它通過CSA通道可以實現1400- 1500Mbps的雙向數據傳輸率，能夠?qū)崿F(xiàn)如此高的速度完全是繞開PCI總線的結果，連接上PCI總線上的千兆網卡在最佳狀態下也只能提供800- 900Mbps的雙向數據傳輸率。

　　●小結：一般只有在Intel的原裝主板上才能看到Intel的網絡芯片（如低端的Intel Pro/100VE）。從Intel千兆網卡芯片的發展之路我們就可以看出未來網卡的發展方向之一，那就是LOM（板載）→LOM（板載），無論是在服務器/工作站還是個人電腦領域，板載網卡都將最終取代獨立網卡成為網卡市場的絕對主流，這種技術趨勢無可阻擋。

七、硬網卡

　　需要說明的是網卡芯片也有“軟硬”之分，特別是對與主板板載(LOM)的網卡芯片來說更是如此，這是怎么回事呢?大家知道，以太網接口可分為協議層和物理層。
　　協議層是由一個叫MAC(Media Access Layer，媒體訪問層)控制器的單一模塊實現。
　　物理層由兩部分組成，即PHY(Physical Layer，物理層)和傳輸器。
　　

　　為了使得不同廠家生產的網絡設備能夠相互連通進行通信，1980年IEEE（美國電子電氣工程師協會）制定了IEEE 802.3標準�？赡艽蠹叶冀�(jīng)常見到IEEE 802.3，但是它到底是什么呢？這必須由網絡芯片的基本結構說起，一塊完整的網絡芯片包括OSI網絡層模型的兩個層：數據鏈路層和物理層。數據鏈路層就是我們經常聽說的MAC控制器，物理層則被簡稱之為PHY層。MAC層相當于網絡芯片的大腦，起到明確網卡身份，控制并檢測PHY層，處理傳輸錯誤和控制流量等功能。PHY層則是網卡的四肢，按照MAC的要求以特定的方式進行傳輸數據的處理和收發工作。而IEEE 802.3則規定了MAC層和PHY層的工作方式，必須符合CSMA／CD（帶沖突檢測的載波監聽多路訪問協議）的規定。總而言之，MAC層和PHY層構成了完整的網絡芯片，IEEE 802.3則給了其馳騁網絡的通行證。其中IEEE802.3u和802.3ab分別是IEEE為100Mbps以太網和1000Mbps以太網，作出的802.3規范補充標準。

　　一般將網絡實體層（PHY）、管理層（Management Layer）以及媒體存取控制芯片（MAC）高度整合在一起的網卡芯片，或?qū)ⅹ?dú)立網卡的主芯片、主電路直接集成在主板上的板載網卡，稱為“硬網卡”，這是一種自成一體的板載方式。代表產品如Broadcom的芯片等。
　　而“軟網卡”又是怎么回事呢？常見的網卡芯片都是把MAC和PHY集成在一個芯片中，但目前很多主板的南橋芯片已包含了以太網MAC控制功能，只是未提供物理層接口，因此，需外接PHY芯片以提供以太網的接入通道。這類PHY網絡芯片就是俗稱的“軟網卡芯片”，常見的PHY功能的芯片有RTL8201BL、VT6103等等�！败浘W(wǎng)卡”一般將網絡控制芯片的運算部分交給處理器或南橋芯片處理，以簡化線路設計，從而降低成本，但這樣或多或少會占用更多的系統資源。不過，隨著電腦技術和硬件性能的不斷進步，目前很多“軟網卡”在整體性能上已接近同檔次的“硬網卡”，它對系統資源的占用已大大降低，成本也更低，值得一般家庭或辦公用戶考慮。從理論上看，同檔次的板載“硬網卡”在性能上要強于“軟網卡”，在CPU占用率上更低，適合于強調性能的用戶選用。

集成了MAC的RTL8100C個頭明顯要大于RTL8201

　　RTL8201BL和VSC8201，兩款芯片都是只具備PHY層結構，對CPU有一定的依賴，但平均超過40％的CPU占用率是無法容忍的！尤其要指出的是VSC6201網絡芯片在搭配NForce4和S939 Athlon 3000＋ 的平臺上居然有如此嚇人的CPU占用率，若是在稍微低端的平臺上使用該網絡芯片，情況將會慘不忍睹！VT6103和RTL8100C都是經過市場的再三考驗依然屹立不倒的產品，兩款芯片在一系列的測試中都斗得難分難解，難怪它們都成為了板載網卡的經典產品。但千兆網絡芯片的情況則不太樂觀，除了Intel的產品表現比較突出外，我們看到了每塊千兆網卡都各有各的問題，看來板載千兆網卡的路還有很長要走。

八、圖解網卡硬件

　　一）網卡的主要特點　
　　網卡(Network Interface Card，簡稱NIC)，也稱網絡適配器，是電腦與局域網相互連接的設備。無論是普通電腦還是高端服務器，只要連接到局域網，就都需要安裝一塊網卡。如果有必要，一臺電腦也可以同時安裝兩塊或多塊網卡。　　
　　電腦之間在進行相互通訊時，數據不是以流而是以幀的方式進行傳輸?shù)�。我們可以把幀看做是一種數據包，在數據包中不僅包含有數據信息，而且還包含有數據的發送地、接收地信息和數據的校驗信息。一塊網卡包括OSI模型的兩個層——物理層和數據鏈路層。物理層定義了數據傳送與接收所需要的電與光信號、線路狀態、時鐘基準、數據編碼和電路等，并向數據鏈路層設備提供標準接口。數據鏈路層則提供尋址機構、數據幀的構建、數據差錯檢查、傳送控制、向網絡層提供標準的數據接口等功能。
　　網卡的功能主要有兩個:一是將電腦的數據封裝為幀，并通過網線(對無線網絡來說就是電磁波)將數據發送到網絡上去;二是接收網絡上其它設備傳過來的幀，并將幀重新組合成數據，發送到所在的電腦中。網卡能接收所有在網絡上傳輸?shù)男盘?hào)，但正常情況下只接受發送到該電腦的幀和廣播幀，將其余的幀丟棄。然后，傳送到系統CPU做進一步處理。當電腦發送數據時，網卡等待合適的時間將分組插入到數據流中。接收系統通知電腦消息是否完整地到達，如果出現問題，將要求對方重新發送。
　　
　　二）圖解網卡

　　以最常見的PCI接口的網卡為例，一塊網卡主要由PCB線路板、主芯片、數據汞、金手指(總線插槽接口)、BOOTROM、EEPROM、晶振、RJ45接口、指示燈、固定片等等，以及一些二極管、電阻電容等組成。下面我們就來分別了解一下其中主要部件。

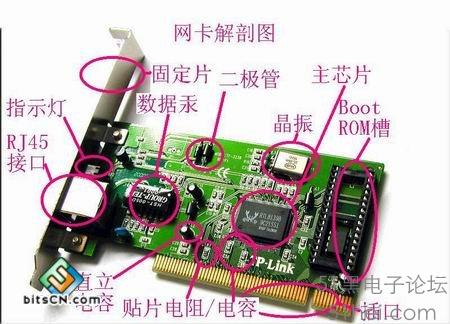

　　圖2 圖解PCI網卡

　　●主芯片

　　圖3 最常見的8139D芯片

　　網卡的主控制芯片是網卡的核心元件，一塊網卡性能的好壞和功能的強弱多寡，主要就是看這塊芯片的質量。以常見的Realtek公司推出的RTL8139C和RTL8139D為例，二者首先在封裝上略有不同，前者是128pin QFP/LQFP而后者為100pin，其次在搭配的EEPROM上，RTL8139C比后者多出了對93c56的支持，而RTL8139D是93C46。但是在功能方面，RTL8139D更強一些，它多提供了對PCI Multi-function和PCI-bridge I/F的支持，PCI Multi-function允許把RTL8139D芯片和其他的功能芯片(如硬件調制解調芯片)設計在同塊PCB板上協同工作來做成不同種類的多功能卡，在其中RTL8139起的作用是辨別LAN信號還是PCI總線信號的作用;RTL8139D還增強了電源管理功能。RTL8169是Realtek公司推出的千兆網卡芯片，秉承RTL8139D的各種優點，在千兆網絡性能表現上更有突破。
　　
　　如果按網卡主芯片的速度來劃分，常見的10/100M自適應網卡芯片有Realtek 8139系列/810X系列、VIA VT610*系列、Intel 82550PM/82559系列、Broadcom 44xx系列、3COM 3C920系列、Davicom DM9102、Mxic MX98715等等。
　　常見的10/100/1000M自適應網卡芯片有Intel的8254*系列，Broadcom的BCM57**系列，Marvell的88E8001/88E8053/88E806*系列，Realtek的RTL8169S-32/64、RTL8110S-32/64(LOM 主板板載)、RTL8169SB、RTL8110SB(LOM)、RTL8168(PCI Express)、RTL8111(LOM、PCI Express)系列，VIA的VT612*系列等等。

  　●BOOTROM
　　BOOTROM插座也就是常說的無盤啟動ROM接口，其是用來通過遠程啟動服務構造無盤工作站的。遠程啟動服務(Remoteboot，通常也叫RPL)使通過使用服務器硬盤上的軟件來代替工作站硬盤引導一臺網絡上的工作站成為可能。網卡上必須裝有一個RPL(Remote Program Load遠程初始程序加載)ROM芯片才能實現無盤啟動，每一種RPL ROM芯片都是為一類特定的網絡接口卡而制作的，它們之間不能互換。帶有RPL的網絡接口卡發出引導記錄請求的廣播(broadcasts)，服務器自動的建立一個連接來響應它，并加載MS-DOS啟動文件到工作站的內存中。
　　

　

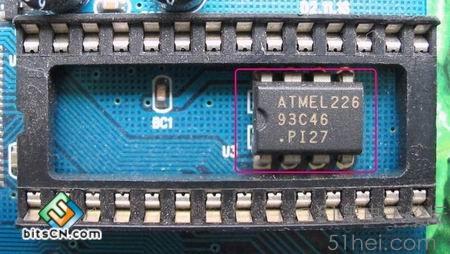

　　圖7 BOOTROM插座及其中心的93C46 EEPROM芯片

　此外，在BOOTROM插槽中心一般還有一顆93C46、93LC46或93c56的EEPROM芯片(93C56是128*16bit的EEPROM，而93C46是64*16bit的EEPROM)，它相當于網卡的BIOS，里面記錄了網卡芯片的供應商ID、子系統供應商ID、網卡的MAC地址、網卡的一些配置，如總線上PHY的地址，BOOTROM的容量，是否啟用BOOTROM引導系統等內容。主板板載網卡的EEPROM信息一般集成在主板BIOS中。

開機提示Reatek RTL8139(a/b/c)/RTL8130 Boot Agent Press Shist-F10 to configure......你可以關閉網絡遠程啟動設置成硬盤啟動，或者在這個畫面出現時按SHIFT+F10，進入網卡設置程序，里面應該可以設置成開機時不檢測網卡啟動ROM，那么就可以跳過這個畫面了。 這是因?yàn)檫@塊網卡有點特別，它有一塊BOOTROOM芯片，主要為無盤服務器或者遠程啟動所用。SHIFT+F10設置其參數設置意思為：
第一項，網絡協議的選擇，這里的選項有二個，具體內容一時也說不清
第二項是啟動次序的設置，依次為：BOOTROOM啟動（使用第19中斷 ）、PnP （Plug and Play 選擇即插即用設備啟動）、禁用BOOTROM啟動、按照BIOS設置啟動
第三項是是否顯示你圖片上的那個信息
第四項是顯示該信息的時間（3/5/8秒）

　　●LED指示燈
  　一般來講，每塊網卡都具有1個以上的LED(Light Emitting Diode發光二極管)指示燈，用來表示網卡的不同工作狀態，以方便我們查看網卡是否工作正常。典型的LED指示燈有Link/Act、Full、Power等。Link/Act表示連接活動狀態，F(xiàn)ull表示是否全雙工(Full Duplex)，而Power是電源指示(主要用在USB或PCMCIA網卡上)等。
　　●網絡喚醒接口

　　早期網卡上還有一個專門的3芯插座網絡喚醒(WOL)接口(PCI2.1標準網卡)，Wake On LAN(網絡喚醒)提供了遠程喚醒計算機的功能，它是IBM公司和Intel公司于1996年10月成立的先進管理性聯盟(Advanced Manageability Alliance)的一項成果，它可以讓管理員在非工作時間遠程喚醒計算機，并使它們自動完成一些管理服務，例如軟件的更新或者病毒掃描。它也是Wired for Management基本規范中的一部分。網絡喚醒的工作原理是先由一個管理軟件包發出一個基于Magic Packet標準的喚醒幀，支持網絡喚醒的網卡收到喚醒幀后對其進行分析并確定該幀是否包含本網卡的MAC地址。如果包含本網卡的MAC地址，該計算機系統就會自動進入開機狀態。
　　目前主流的獨立網卡或主板板載網卡都符合PCI2.2及以上的規范，所以不再需要這個接口，要啟動網絡喚醒功能，只需到主板BIOS中啟用“Wake on PCI Card”功能即可。

九、第三方功能擴展芯片

　　RAID控制芯片
　　Redundant Array of Inexpensive Disks的縮寫，中文稱為廉價磁盤冗余陣列。RAID就是一種由多塊硬盤構成的冗余陣列。雖然RAID包含多塊硬盤，但是在操作系統下是作為一個獨立的大型存儲設備出現。Raid控制芯片則是指控制執行Raid功能的輔助芯片，常見為Intel ICH5R、VIA VT8237、SIS 964、nVidia nForce3 250GB

Highpoint的HPT372 IDE RAID控制芯片	Promise PDC20378 SATA/IDE RAID控制芯片	Silicon Image Sil3112 SATA RAID控制芯片

　　目前RAID芯片制造商包含了Promise科技、Silicon Image公司和HighPoint科技三家，其中Promise科技在RAID芯片市場當中的市場占有率最大，臺灣主機板廠商大都在主機板上集成了來自于Promise科技的RAID芯片。盡管Promise科技出品的RAID芯片提供了RAID 1, RAID 0和RAID 0+1功能，但是價格比Intel ICH5R南橋芯片高出了50%。面對芯片組廠商插足RAID芯片市場，Promise科技表示將對旗下低端的RAID芯片產品進行降價。

主板I/O 芯片

　　I/O控制芯片就是輸入輸出管理芯片，顧名思義它負責對系統所有的輸入輸出設備進行管理，并口、串口、軟驅、PS/2等接口都通過I/O控制芯片來實現。此外，如今的I/O控制芯片往往還具備CPU過電壓保護、風扇轉速監測、5V/12V電壓監測等硬件監控功能。目前主流主板所采用的I/O控制芯片以ITE或者Winbond的產品為主。一般而言，一種規格的I/O控制芯片總是與一種芯片組配合使用，如W83627THF I/O控制芯片就通常與I945/P965芯片組配合。此外，在VIA 686A/B南橋時代，I/O控制芯片甚至被整合進南橋芯片，不過這種做法并沒有得到延續，如今主流南橋芯片都采用額外的I/O控制芯片，以便騰出空間，集成更為重要與復雜的功能。

常用主板電源管理芯片

　　傳統主板的電源管理芯片都集成于南橋芯片，但是其效果并不很好，無法做到大幅度節省電能。此外，在實現STR休眠功能時，各種兼容性問題也令人頭痛不已。為此，Winbond開發了W83301R電源管理芯片。W83301R可以同時支持DRAM內存的深層次休眠，目前主要有升技、磐正等主板所采用。其它一些常見的電源管理芯片有Realteck RT9237、HIP6302等。

常用主板場效管、快恢復二極管、特殊電源IC、晶振

　　電腦要進行正確的數據傳送以及正常的運行，沒有時鐘信號是不行的。時鐘信號在電路中的主要作用就是同步，因?yàn)樵跀?shù)據傳送過程中，對時序都有著嚴格的要求，只有這樣才能保證數據在傳輸過程不出差錯。時鐘信號首先設定了一個基準，我們可以用它來確定其它信號的寬度，另外時鐘信號能夠保證收發數據雙方的同步。主板上的時鐘頻率發生器可以給出CPU的外頻頻率，而倍頻由CPU自身的電路決定。ICS D80A是目前普遍采用的鐘頻率發生器，更高端的超頻主板則使用Cypress CY28551。

　　隨著CPU外頻的提高，時鐘頻率發生器也再不斷升級。老主板往往無法支持最新的CPU，其中很關鍵的原因便是時鐘頻率發生器不能給出更高的外頻頻率。此外，時鐘頻率發生器還配合晶振負責對AGP/PCI/PCI Express進行分頻。有些時鐘頻率發生器雖然能夠支持很高的外頻頻率，但是由于無法支持更高的分頻倍率而導致CPU在超頻時PCI頻率過高，系統無法正常運轉。
