從路由器到單片機再用單片機解決路由器的問題，回到51黑回饋論壇。
前年在淘寶上買的用DIR651硬改的NR285G，全千M LAN加強大的智能QOS及較多的帶機量，路由器運行至今功能穩定，唯一不滿意的是端口指示燈不正常，表現為不論插網線與否都亮燈，插上網線后燈會微閃。
學了兩個月的單片機，就用單片機為此路由做了一個專用的LED驅動電路，實現正常的LED點燈邏輯，同時加入溫度監測與自動風扇功能。

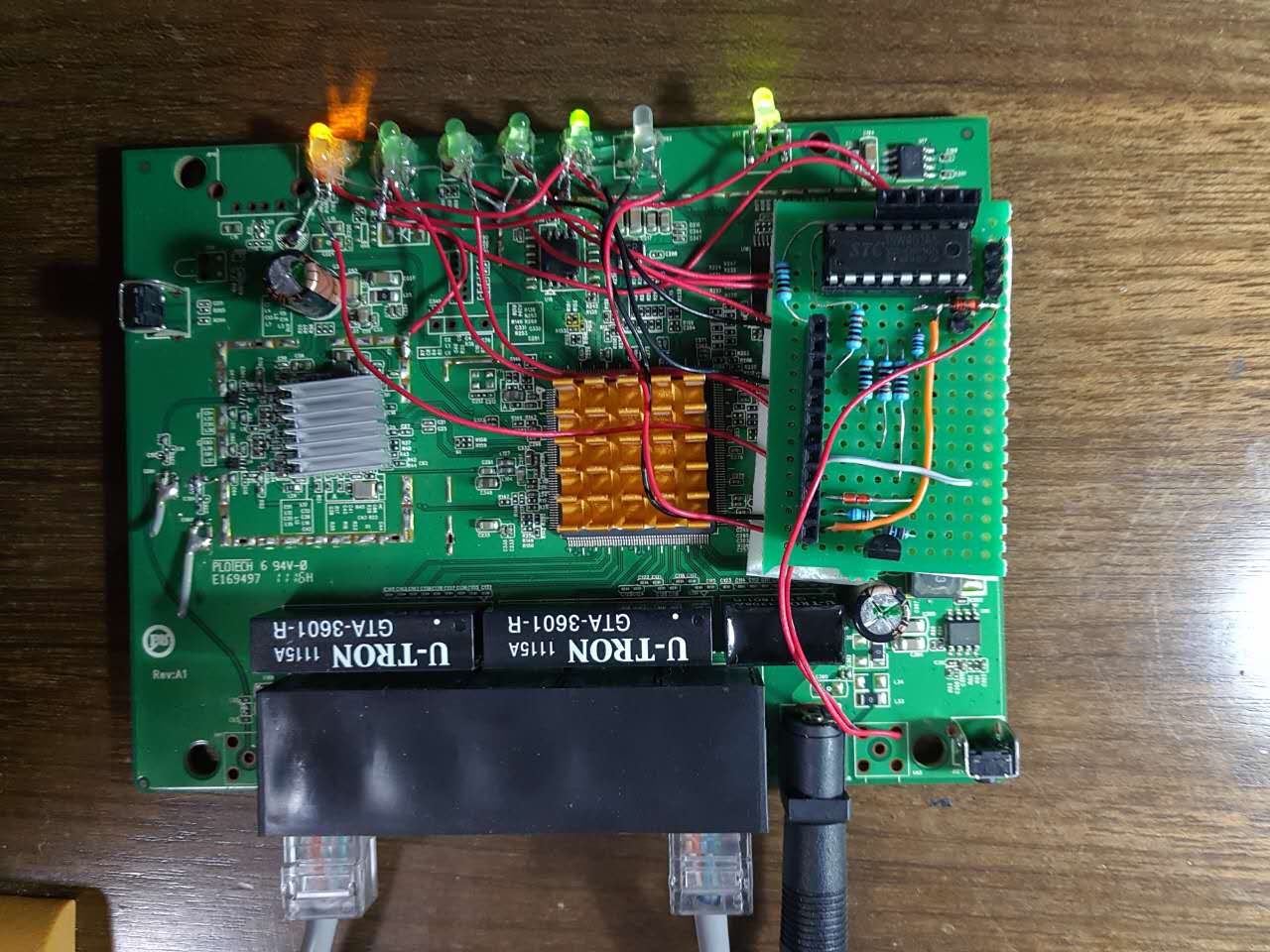

風扇驅動電路留好，受到路由器內部空間大小限制只保留了風扇工作指示燈，內部電路如下圖，注意插入的網線和網口燈已經可以正常驅動。
下載附件
2017-1-7 22:02 上傳

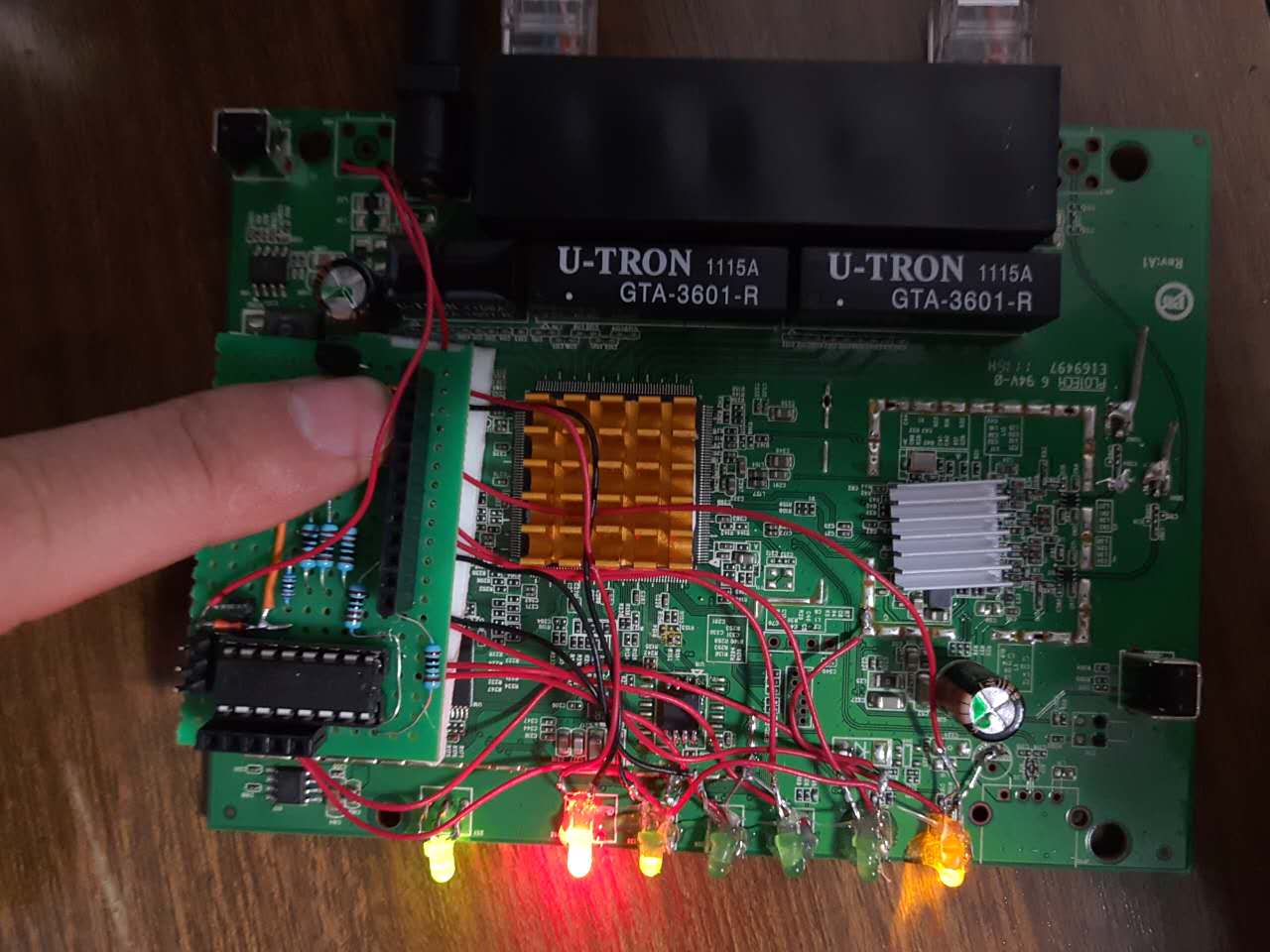

高溫設定28度，用手指按住可以看到紅色的風扇工作指示燈亮起。
下載附件
2017-1-7 22:02 上傳
合蓋，再插入網線檢查下功能是否完好。
下載附件
2017-1-7 22:02 上傳

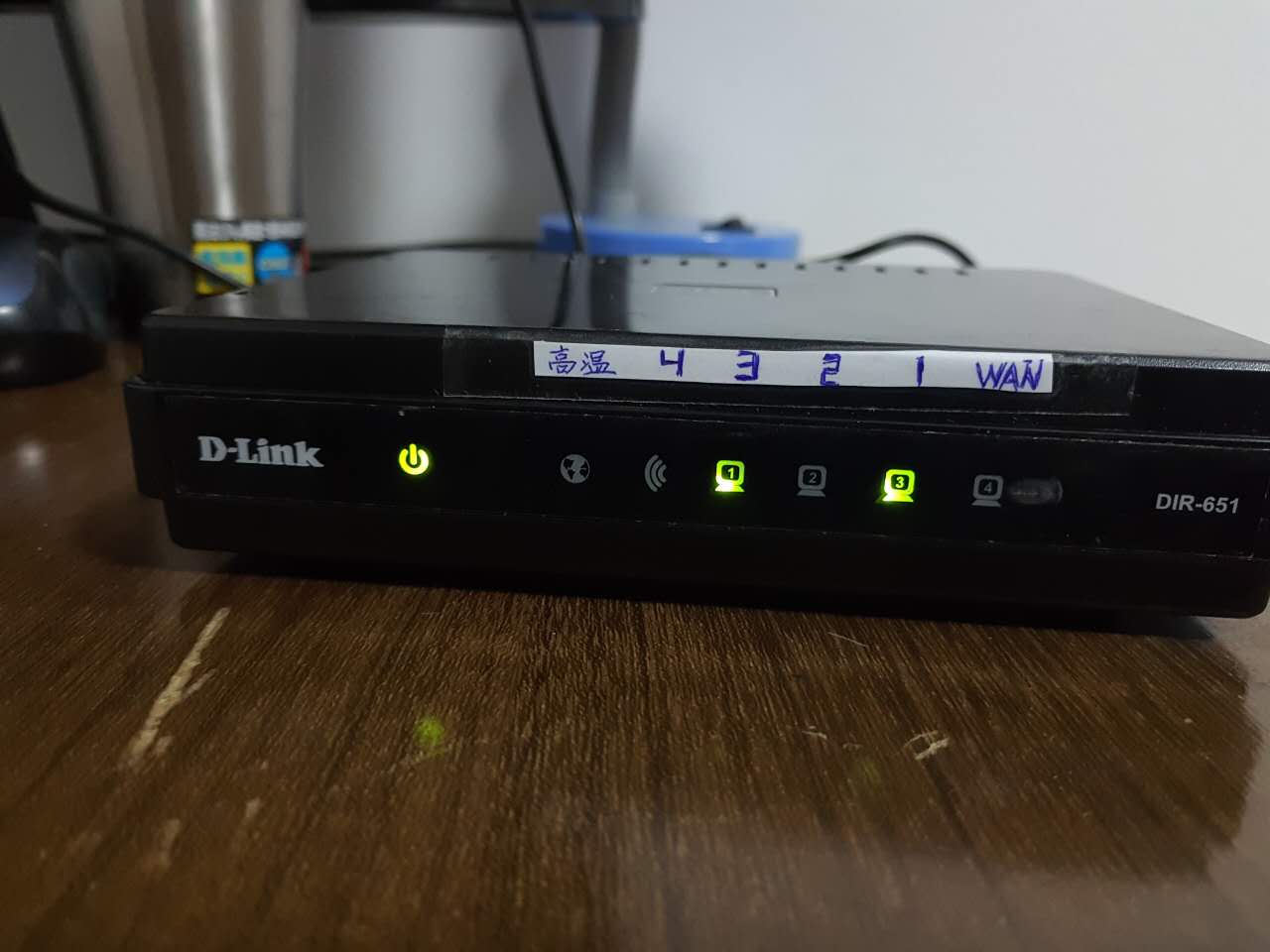

下面圖，由于硬改后網中順序改變，貼上標簽更直觀，同時led換為lan口是綠色，wan口為黃色，風扇工作指示為紅色
下載附件
2017-1-7 22:02 上傳
芯片選型
========
STC15W401AS 16腳
用途 管腳 管腳 用途
--------- ---- ---- ---------
out-lan-3 P1.2 P1.1 out-lan-1
out-lan-4 P1.3 P1.0 out-lan-2
out-wan P1.4 P3.7 fan drive
ntc P1.5 P3.6 in-wan
P5.4 P3.3 in-lan-4
VCC P3.2 in-lan-3
P5.5 P3.1/TX in-lan-2
GND P3.0/RX in-lan-1

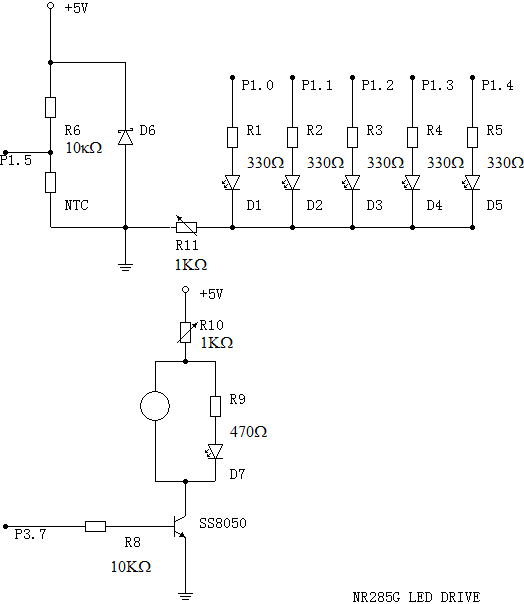

電路原理圖：
下載附件
2017-1-7 22:04 上傳
固件：
nr285g_led.zip
(654 Bytes, 下載次數: 15)
2017-1-7 22:05 上傳
