在Quartus中利用SOPC Builder做總線仲裁

ID:105323 · 發表于 2016-2-23 03:58

在復雜的系統中，總線上一般會連接多個主設備，例如總線上出現多個CPU或多個帶有DMA性質的設備。這些設備提出總線請求時，必須有一個機制保證任何時候最多只有一個設備占用總線，而其它設備提出總線請求時，只能等待直至總線恢復空閑。
  在Quartus中自己設計總線的時候，總線仲裁可以借助SOPC Builder。SOPC Builder使用Avalon總線，其信號與通常FPGA設計所用的總線類似。Avalon總線的主、從端分別稱為Avalon Master、Avalon Slave。
  打開SOPC Builder后，新建一個System。然后開始設計總線的主和從模塊。

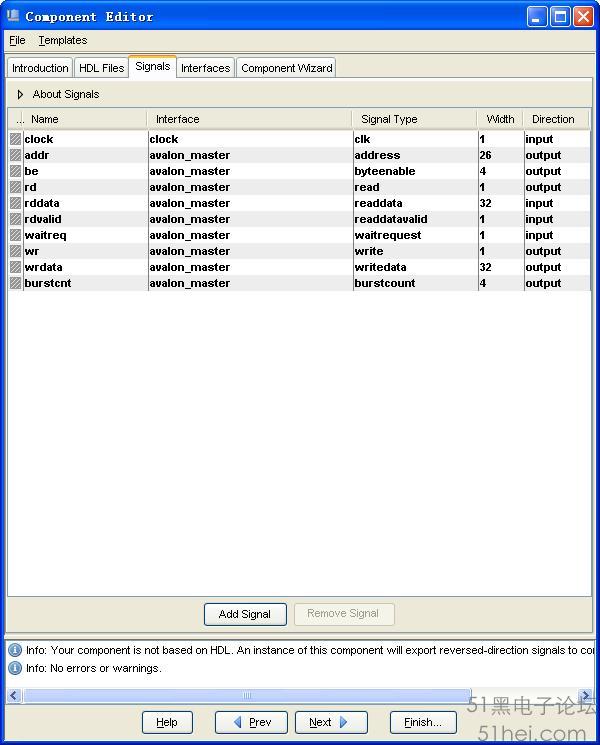

  選擇File->New Component。先建立一個主設備接口，轉到Signals，參考下圖配置自己需要的總線信號：

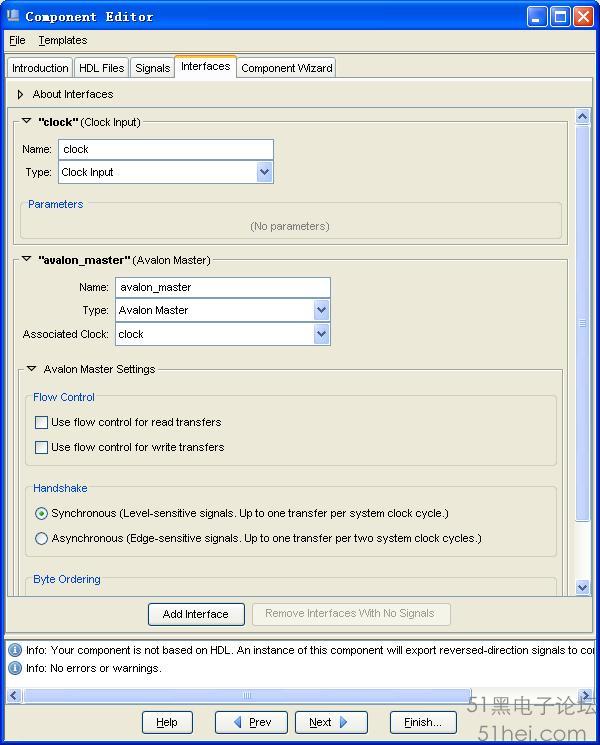

轉到Interfaces配置：

最后在Component Wizard中設置好名稱等，按Finish...保存：

  這里我建立了一個寬度為32位尋址范圍256MB（226×32/8）的Avalon總線主設備端（Avalon Master）。

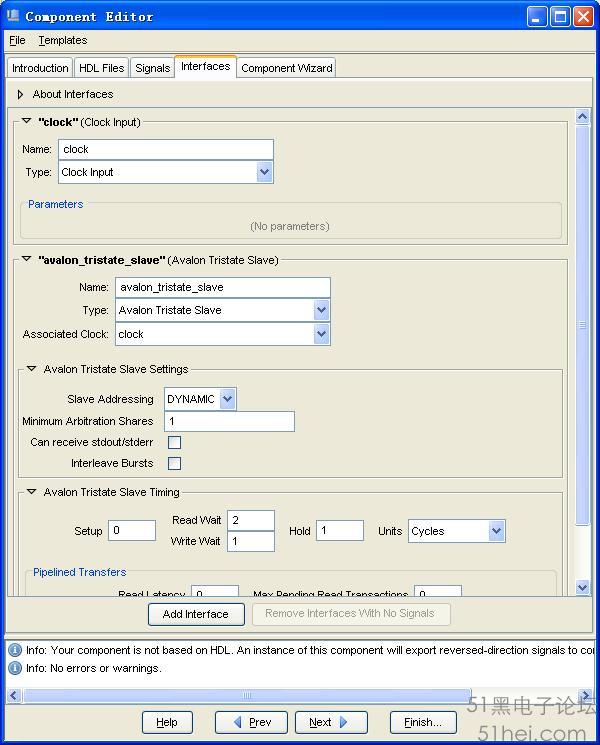

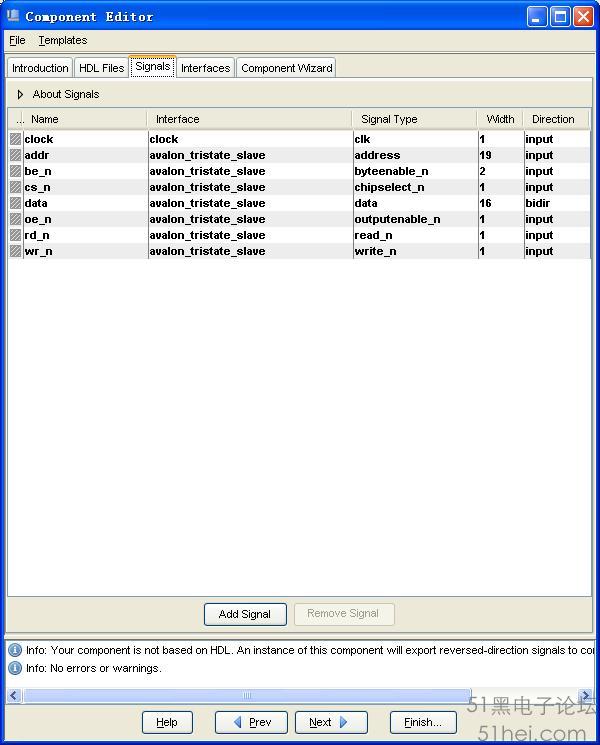

  對于從設備端，則可以根據自己的設計需求，從SOPC Builder直接選取由Altera提供的SDRAM、DDR這些內存控制器或SPI、UART等這些Avalon Slave，也可以自己用剛才的方法創建一個Avalon Slave。這里我創建了一個16位寬的Avalon Tristate Slave從設備端，打算用來連接16位寬的SRAM：

  然后，在SOPC Builder中，根據需要擺放并連接好總線設備。
  例如：
  1、設計一個有2個總線主設備接口的1MB 16-bit SRAM控制器：

注意的是Avalon Master和Avalon Tristate Slave不能直接連接，需要經過Tristate Bridge。
按Generate后，在Quartus中得到一個這樣的Symbol：

  這個Symbol的右下端直接連接SRAM，而中上端是兩個Avalon Master總線接口，連接兩個自己的模塊，例如CPU核或液晶控制器，只要所設計的模塊符合Avalon總線的規范即可（可以參考相關文檔）。模塊訪問總線時不需要知道另一模塊的總線占用狀態和相互通訊，只需要關心自己的waitreq信號。
  2、設計一個有4個總線主設備接口的32MB 32-bit SDRAM控制器：

直接選用Altera提供的SDRAM控制器作為Avalon Slave就可以了。這次可以接4個總線主設備，隨意發揮吧。
