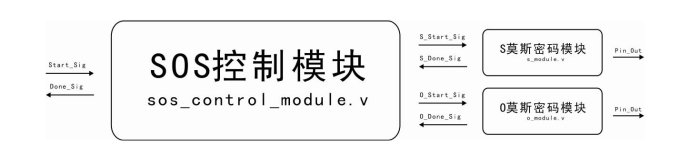

 ?圖1
 ?圖2
如圖2所示，s_module.v 和o_module.v 的Pin_Out輸出是共享著蜂鳴器資源，但是有一個事實我們必須了解，就是“一個時期僅有一個輸出”這個道理。為了有效協調Pin_Out的輸出，就添加“選擇器”來控制輸出。
module sos_module
(
CLK,RSTn,Start_Sig,Done_Sig,Pin_Out
);
input CLK;
input RSTn;
input Start_Sig;
output Done_Sig;
output Pin_Out;
wire S_Done_Sig;
wire S_Start_Sig;
wire S_Pin_Out;
s_module U1
(
.CLK(CLK),
.RSTn(RSTn),
.Start_Sig(S_Start_Sig),
.Done_Sig(S_Done_Sig),
.Pin_Out(S_Pin_Out)
);
wire O_Done_Sig;
wire O_Start_Sig;
wire O_Pin_Out;
o_module U2
(
.CLK(CLK),
.RSTn(RSTn),
.Start_Sig(O_Start_Sig),
.Done_Sig(O_Done_Sig),
.Pin_Out(O_Pin_Out)
);
sos_control_module U3
(
.CLK(CLK),
.RSTn(RSTn),
.Start_Sig(Start_Sig),
.Done_Sig(Done_Sig),
.S_Start_Sig(S_Start_Sig),
.O_Start_Sig(O_Start_Sig),
.S_Done_Sig(S_Done_Sig),
.O_Done_Sig(O_Done_Sig)
);
reg Pin_Out;
always@(*)
if(S_Start_Sig) Pin_Out=S_Pin_Out;
else if(O_Start_Sig)Pin_Out=O_Pin_Out;
else Pin_Out=1'bx;
endmodule
在62~72 行是“選擇器”Pin_Out 寄存器是用來驅動Pin_Out 輸出（65 行）。在67 行
表示“任何時候都會變化”。然而S_Start_Sig 和O_Start_Sig信號，作為選擇器的辨別信號。當S_Start_Sig 拉高時，是S_Pin_Out 驅動著Pin_Out輸出，當O_Start_Sig 拉高的時候，是O_Pin_Out 驅動著Pin_Out 輸出。
但是有一點必須注意，就是第70 行，每一個選擇器都需要一個“默認狀態”，如果沒
有添加這一行，會出現很多編譯警告。
