用AltiumDesigner畫完P(guān)CB生成gerber(光繪)文件詳細說明

ID:105323 · 發表于 2016-2-24 17:00

什么是gerber文件

Gerber文件是所有電路設計軟件都可以產生的文件，在電子組裝行業又稱為模版文件（stencildata）,在PCB制造業又稱為光繪文件�？梢哉fGerber文件是電子組裝業中最通用最廣泛的文件格式。因此對于一個電子生產企業，擁有一個能夠處理Gerber文件的電腦輔助制造CAM軟件是非常重要的，它對安排產品生產的準備、制造及測試各工序都有輔助提高質量的作用。
Gerber文件是EIA的標準格式，分RS274-D和RS274-X兩種，其中RS274-X是RS274-D的擴展文件。生產制造部門在條件許可的情況下，應當盡可能要求用戶或設計部門提供RS274-X的Gerber文件，這樣有利于各工序的生產準備。
CAD文檔一般指原始PCB設計文件,如protel、PADS等PCB設計文件，而用戶或企業設計部門，往往出于各方面的考慮，只愿意提供給生產制造部門電路板的Gerber文件。

下面以AD9為例，AD13版也可以：
一.第一大步
1、畫好PCB文件，在PCB文件環境中，點擊左上角文件(Files)->制造輸出(Fabrication Outputs)->GerberFiles,進入Gerber設置界面。

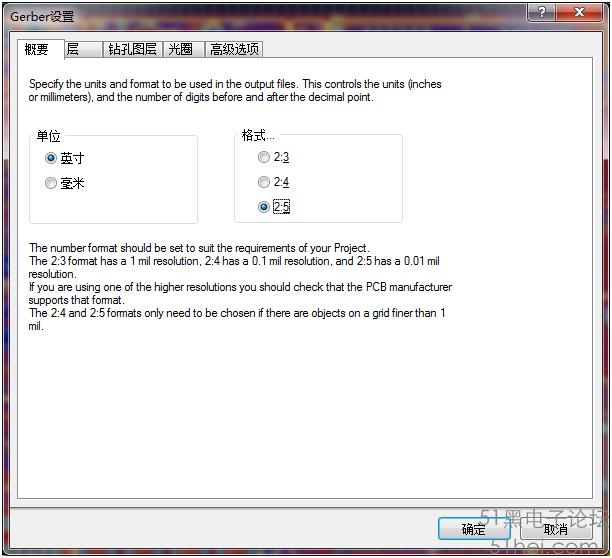

如上圖，在第一常規/概要中，單位選擇英寸，格式為2:5。(2:5精度較高)

2、設置“層”：如下圖

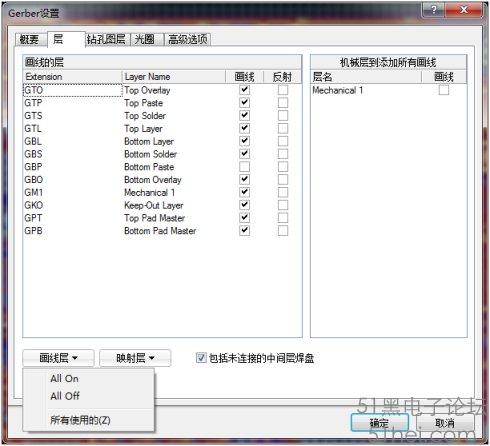

在“層”選項中，將“包括未連接的中間層焊盤”打√。在“畫線層”下拉選項中選擇“所有使用的”，這時我們在作圖時使用的圖層都會被打√。在“映射層”下拉選項中選擇"All Off",右邊的機械層都不要選。
3、設置“光圈”和“高級”。

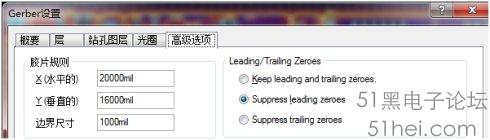

“光圈”中將“嵌入的光圈(RS274X)”打上√即可。在“高級”里面，選中“Suppress leading zeroes(抑制前導零字符)”，其他設置不變。點擊“確定”。第一次輸出，至此第一大步完成。(第一步生成的.cam可不用保存)
二.第二大步

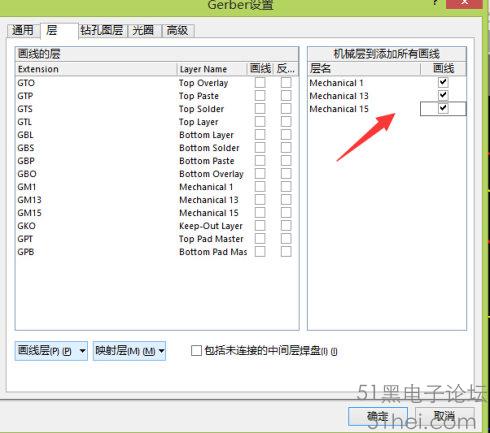

1、在PCB文件環境中，再次進入Gerber設置界面，有“層”中，“畫線層”和“映射層”全部“All Off”，“包括未連接的中間層焊盤”也不選中，只選中左邊與板子外框有關的機械層。（與第一次設置取反)

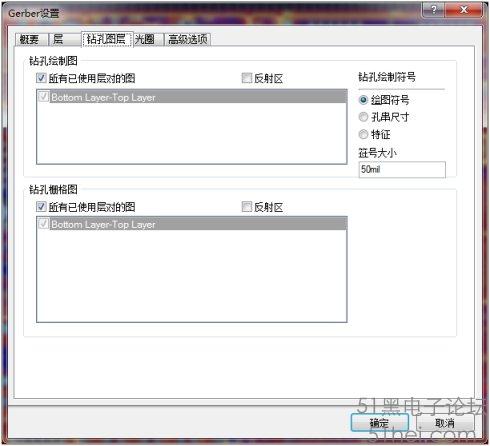

2、設置“鉆孔圖層”。在鉆孔繪制圖中將“所有已使用層對的圖”打√，“反射區”不選。鉆孔柵格圖與鉆孔繪制圖設置一致。按“確認”進行第二次輸出(生成.cam文件可不保存)。

三.第三大步
在PCB文件環境中，點擊文件->制造輸出->Nc Drill Files進行鉆孔設置。單位為英寸，格式為2：5，選擇“Suppress leading zeroes”。和前面的設置都保持一致，其他選項不變。點擊“確認”進行第三次輸出，在彈出的“輸入鉆孔數據”界面點擊左鍵確認輸出(.cam可不保存)。
將保存的當前工程目錄下的Out文件夾中所有文件打包壓縮，送到制板廠即可加工。
