本帖最后由 51黑黑黑 于 2016-3-3 01:02 編輯
74HC244 是一款常見的驅動信號芯片，常用于各種單片機mcu系統中，單片機io口輸出的電流很小而244芯片就是用來放大電流，他是具有三態輸出的八路緩沖器和線路驅動器，他與74HC245的唯一區別是 74HC244是單向的，數據只能從A端流向Y端，而74HC245則是雙向的。他們的驅動能力相同。
74HC244也常常用于隔離，比如單片機和并口等設備直連理論上可以直接用單片機的幾根I/O口接并口線，但如果電路板沒做好，可能會連帶把計算機并口燒壞，所以要加個74HC244芯片隔離一下。 74HC244 是CMOS電路，74ls244是雙極晶體管型電路，二者的特性差別很大，LS器件是淘汰型，盡量不要選用。 74HC240，74HC241，74HC244為同一系列的產品，他們的區別很小在引腳及其功能方面下面的中文資料中都有詳細的說明.

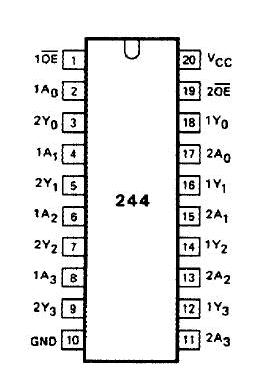

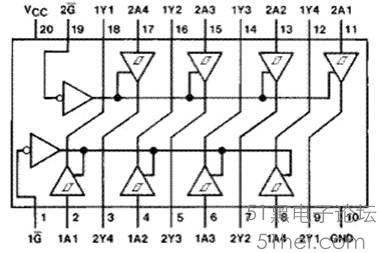

74hc244管腳圖
引腳功能：
1A1~1A4,2A1~2A4 輸入端
/1G, /2G 三態允許端(低電平有效)
1Y1~1Y4,2Y1~2Y4 輸出端
真值表：
L =低邏輯電平
H =高邏輯電平
X =高或低的邏輯電平
? =高阻抗
推薦工作參數：
符號
| 參數
| 最小值
| 典型值
| 最大值
| 單位
| VCC
| 電源電壓
| 4.75
| 5
| 5.25
| V
| VIH
| 輸入高電平電壓ViH
| 2
| -
| -
| V
| VIL
| 輸入低電平電壓ViL
| -
| -
| 0.8
| V
| IOH
| 輸出高電平電流IOH
| -
| -
| -15
| mA
| IOL
| 輸出低電平電流IOL
| -
| -
| 24
| mA
| TA
| 工作溫度
| 0
| -
| 70
| ℃
|
電氣參數：
符號
| 參數
| 測試條件
| 最小值 | 最小值 | 最小值 | 單位 |
| VI
| 輸入鉗位電壓
| VCC = Min, II = -18 mA
| -
| -
| -1.5
| V |
| HYS
| Hysteresis (VT+ - VT-)
| VCC = Min
| 0.2
| 0.4
| -
| V |
| VOH
| 輸出高電平電壓
| VCC = Min, VIH = Min VIL = Max, IOH = -1 mA
| 2.7
| -
| -
| V |
| VCC = Min, VIH = Min VIL = Max, IOH = -3 mA
| 2.4
| 3.4
| -
|
| VCC = Min, VIH = Min VIL = 0.5V, IOH = Max
| 2
| -
| -
|
| VOL
| 輸出低電平電壓
| VCC = Min VIL = Max
| IOL = 12mA
| -
| -
| 0.4
| V |
| IOL = Max
| -
| -
| 0.5
|
| IOZH
| 輸出高阻態時高電平電流
| VIH = Min
VCC = Max
VIL = Max VIH = Min
| VO = 2.7V
| -
| -
| 20
| μA |
| IOZL
| 輸出高阻態時低電平電流
| | VO = 0.4V
| -
| -
| -20
| μA |
| II
| 最大輸入電壓時輸入電流
| VCC = Max
| VI = 7V
| -
| -
| 0.1
| mA |
| IIH
| 輸入高電平電流
| VCC = Max
| VI = 2.7V
| -
| -
| 20
| μA |
| IIL
| 輸入低電平電流
| VCC = Max
| VI = 0.4V
| -0.5
| -
| -200
| μA |
| IOS
| 輸出短路電流
| VCC = Max (Note 3)
| -40
| -
| -225
| mA |
| ICC
| 電源電流
| VCC = Max, Outputs Open
| Outputs HIGH
| -
| 13
| 23
| mA |
| Outputs LOW
| -
| 27
| 46
|
| Outputs Disabled
| -
| 32
| 54
|
|
74hc245中文資料

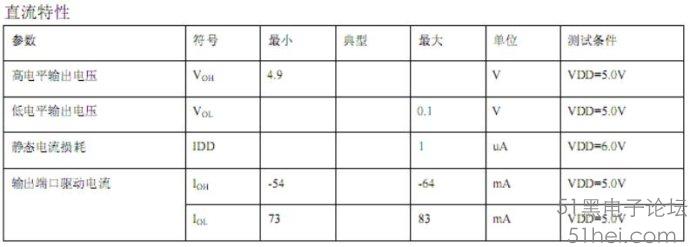

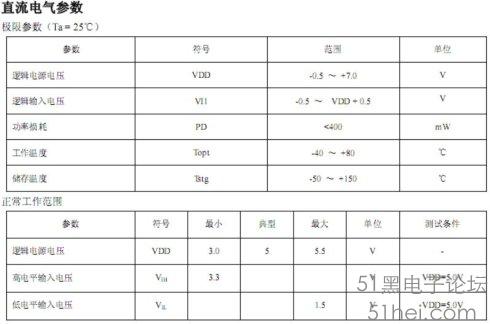

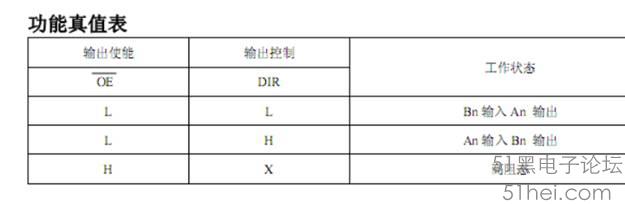

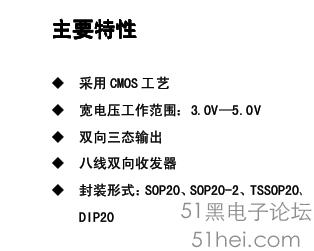

74hc245是一種在單片機系統中常用的驅動器，三態輸出八路收發器，她在電路中的作用是：增加io口的驅動能力，比如說51單片機的io口本身的驅動電流較小但所帶的負載很大，這種時候就可以使用74hc245來增強io口的驅動能力，下面介紹一下74hc245的管腳圖等資料.

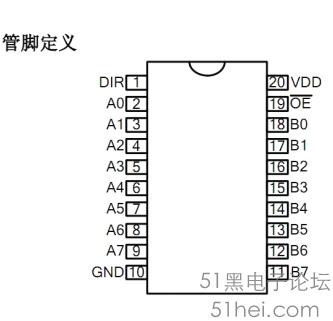

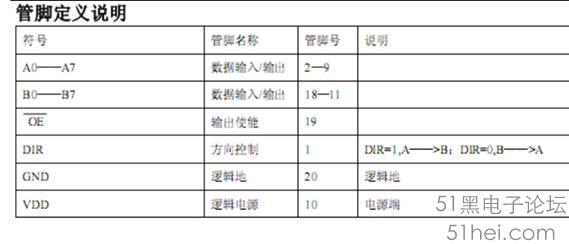

74hc245引腳圖
|
