51單片機16×16點陣源程序及仿真

[復制鏈接]
跳轉到指定樓層
樓主
ID:105323 發表于 2016-3-4 15:05 | 只看該作者 回帖獎勵 |正序?yàn)g覽 |閱讀模式

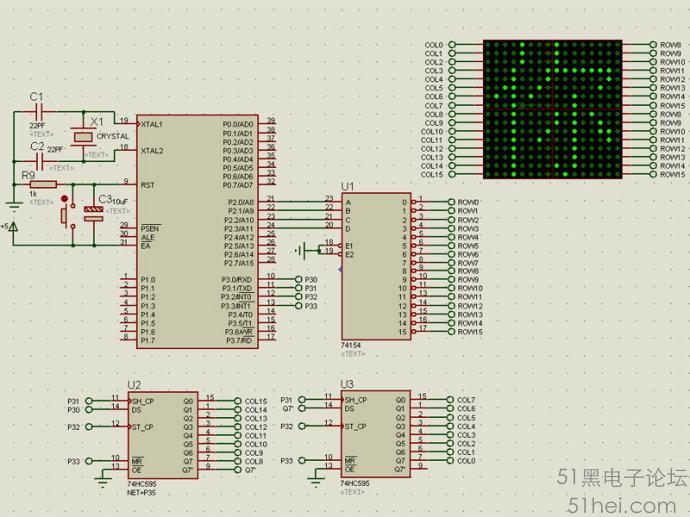

   這是一款51單片機16×16點陣源程序及仿真，程序及仿真文件壓縮后放在百度網盤上，需要一可以自己下載： 16X16點陣向左移動.rar (62.26 KB, 下載次數: 22)


源程序：

  1. /*******************************/

  3. //功能： 用16*16點陣實現左移顯示內容
  4. //使用74154 作為行選信號
  5. //使用74HC595作為列信號

  7. /*******************************/

  9. #include <reg51.h>
  10. #include <intrins.h>


  13. #define uchar unsigned char
  14. #define uint unsigned int
  15. #define ROW  P2



  19. /******位定義*******/
  20. sbit ST_CP        = P3^2;         //74HC_595的上升沿使其數據鎖存
  21. sbit MR     = P3^3;  //74HC_595的復位端口


  24. uchar code disp[] = //需顯示的字模表
  25. {
  26. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,  //" "
  27. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  28.
  29. 0x04,0x10,0x34,0x08,0xC4,0x06,0x04,0x01,0xC4,0x82,0x3C,0x8C,0x20,0x40,0x10,0x30, //歡
  30. 0x0F,0x0C,0xE8,0x03,0x08,0x0C,0x08,0x10,0x28,0x60,0x18,0xC0,0x00,0x40,0x00,0x00,
  31.
  32. 0x40,0x00,0x42,0x40,0x44,0x20,0xC8,0x1F,0x00,0x20,0xFC,0x47,0x04,0x42,0x02,0x41, //迎
  33. 0x82,0x40,0xFC,0x7F,0x04,0x40,0x04,0x42,0x04,0x44,0xFE,0x63,0x04,0x20,0x00,0x00,
  34.
  35. 0x40,0x00,0x20,0x00,0xF8,0xFF,0x07,0x00,0x40,0x00,0x20,0x08,0x18,0x04,0x0F,0x43, //你
  36. 0x08,0x80,0xC8,0x7F,0x08,0x00,0x08,0x01,0x28,0x06,0x18,0x0C,0x00,0x00,0x00,0x00,
  37.
  38. 0x10,0x40,0x10,0x20,0x10,0x1E,0xFF,0x01,0x10,0x20,0x10,0x40,0xF8,0x3F,0x10,0x00, //加
  39. 0x00,0x00,0xF8,0x7F,0x08,0x20,0x08,0x20,0x08,0x20,0xFC,0x7F,0x08,0x00,0x00,0x00,
  40.
  41. 0x00,0x80,0x00,0x40,0x00,0x20,0x00,0x10,0x00,0x0C,0x01,0x03,0xE2,0x00,0x1C,0x00,  //入
  42. 0xE0,0x00,0x00,0x03,0x00,0x0C,0x00,0x30,0x00,0x40,0x00,0xC0,0x00,0x40,0x00,0x00,
  43.
  44.
  45. 0x00,0x10,0x00,0x10,0xF8,0x17,0x49,0x12,0x4A,0x12,0x4C,0x12,0x48,0x12,0xF8,0xFF,  //單
  46. 0x48,0x12,0x4C,0x12,0x4A,0x12,0x49,0x12,0xFC,0x13,0x08,0x18,0x00,0x10,0x00,0x00,
  47.
  48. 0x00,0x80,0x00,0x40,0xFE,0x3F,0x20,0x01,0x20,0x01,0x20,0x01,0x20,0x01,0x20,0x01, //片
  49. 0x3F,0x01,0x20,0xFF,0x20,0x00,0x20,0x00,0x20,0x00,0x30,0x00,0x20,0x00,0x00,0x00,
  50.
  51. 0x10,0x04,0x10,0x03,0xD0,0x00,0xFF,0xFF,0x90,0x80,0x10,0x41,0x00,0x20,0xFC,0x1F, //片
  52. 0x04,0x00,0x04,0x00,0x04,0x00,0xFE,0x3F,0x04,0x40,0x00,0x40,0x00,0x70,0x00,0x00,
  53.
  54. 0x10,0x02,0x10,0x01,0x91,0x00,0xD6,0xFF,0x30,0x01,0x98,0x82,0x00,0x40,0x08,0x20,  //初
  55. 0x08,0x18,0xF8,0x07,0x08,0x40,0x08,0x80,0x08,0x40,0xFC,0x3F,0x08,0x00,0x00,0x00,
  56.
  57. 0x40,0x04,0x30,0x04,0x11,0x04,0x96,0x04,0x90,0x04,0x90,0x44,0x91,0x84,0x96,0x7E, //學
  58. 0x90,0x06,0x90,0x05,0x98,0x04,0x14,0x04,0x13,0x04,0x50,0x06,0x30,0x04,0x00,0x00,
  59.
  60. 0x00,0x80,0x00,0x40,0x00,0x20,0x00,0x10,0x00,0x0C,0x01,0x03,0xE2,0x00,0x1C,0x00, //入
  61. 0xE0,0x00,0x00,0x03,0x00,0x0C,0x00,0x30,0x00,0x40,0x00,0xC0,0x00,0x40,0x00,0x00,
  62.
  63. 0x00,0x00,0xFC,0xFF,0x01,0x00,0x02,0x00,0x06,0x00,0x00,0x00,0x02,0x00,0x02,0x00,  //門
  64. 0x02,0x00,0x02,0x00,0x02,0x00,0x02,0x40,0x02,0x80,0xFF,0x7F,0x02,0x00,0x00,0x00,
  65.
  66. 0x00,0x00,0xC0,0x07,0xE0,0x0F,0xF0,0x1F,0x38,0x38,0x08,0x38,0x08,0x2C,0x08,0x2C, //QQ
  67. 0x08,0x2C,0x08,0x38,0x08,0x70,0x18,0x70,0xF0,0xDF,0xE0,0x4F,0xC0,0x07,0x00,0x00,
  68. 0x00,0x00,0xC0,0x07,0xE0,0x0F,0xF0,0x1F,0x38,0x38,0x08,0x38,0x08,0x2C,0x08,0x2C,
  69. 0x08,0x2C,0x08,0x38,0x08,0x70,0x18,0x70,0xF0,0xDF,0xE0,0x4F,0xC0,0x07,0x00,0x00,
  70.
  71. 0x10,0x04,0x92,0x02,0xFE,0xFD,0x92,0x44,0x92,0x44,0x92,0x44,0xFF,0xFE,0x12,0x04,//群
  72. 0x89,0x08,0x8A,0x08,0x8C,0x08,0xF8,0xFF,0x8C,0x08,0xCA,0x0C,0x89,0x08,0x00,0x00,

  74.
  75. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x10,0x20,0x10,0x20,0x10,0x20,0xF8,0x3F, // 104412917
  76. 0xF8,0x3F,0xF8,0x3F,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00,0x00,0x00,
  77. 0x00,0x00,0x80,0x01,0xE0,0x0F,0xF0,0x1F,0xF0,0x1F,0x18,0x30,0x08,0x20,0x08,0x20,
  78. 0x08,0x20,0x08,0x20,0x18,0x30,0xF8,0x1F,0xF0,0x1F,0xE0,0x0F,0x80,0x01,0x00,0x00,
  79. 0x00,0x00,0x00,0x00,0x00,0x06,0x00,0x07,0x80,0x05,0x80,0x04,0x40,0x24,0x20,0x24,
  80. 0x30,0x24,0xF0,0x3F,0xF8,0x3F,0xF8,0x3F,0x00,0x24,0x00,0x24,0x00,0x24,0x00,0x00,
  81. 0x00,0x00,0x00,0x00,0x00,0x06,0x00,0x07,0x80,0x05,0x80,0x04,0x40,0x24,0x20,0x24,
  82. 0x30,0x24,0xF0,0x3F,0xF8,0x3F,0xF8,0x3F,0x00,0x24,0x00,0x24,0x00,0x24,0x00,0x00,
  83. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x10,0x20,0x10,0x20,0x10,0x20,0xF8,0x3F,
  84. 0xF8,0x3F,0xF8,0x3F,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00,0x00,0x00,
  85. 0x00,0x00,0x00,0x00,0x60,0x30,0x70,0x30,0x78,0x38,0x08,0x3C,0x08,0x34,0x08,0x36,
  86. 0x08,0x32,0x08,0x33,0x88,0x31,0xF8,0x31,0xF0,0x30,0x60,0x38,0x00,0x00,0x00,0x00,
  87. 0x00,0x00,0xC0,0x00,0xF0,0x11,0xF0,0x3B,0x18,0x3B,0x08,0x32,0x08,0x22,0x08,0x22,
  88. 0x08,0x22,0x08,0x32,0x08,0x39,0xF8,0x1F,0xF0,0x0F,0xE0,0x07,0x00,0x00,0x00,0x00,
  89. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x20,0x10,0x20,0x10,0x20,0x10,0x20,0xF8,0x3F,
  90. 0xF8,0x3F,0xF8,0x3F,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x00,0x00,0x00,0x00,0x00,
  91. 0x00,0x00,0x00,0x00,0x30,0x00,0x38,0x00,0x18,0x00,0x08,0x00,0x08,0x3C,0x08,0x3E,
  92. 0x08,0x3F,0x88,0x01,0xC8,0x00,0x68,0x00,0x18,0x00,0x18,0x00,0x08,0x00,0x00,0x00,

  94. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,  //" "
  95. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,

  97. };


  100. /*************延時函數***************/
  101. void delay1ms( unsigned char t)

  103. {
  104.         unsigned char i,j;
  105.         for( ; t; t--)
  106.         for(i=4; i>0; i--)
  107.         for(j=123; j>0; j--);

  109. }


  112. void main()
  113. {
  114.         uint base   = 0;                                  //在disp[]地址中移動，從0 到 rows - 15,每次加2，實現移動效果 用int類型 計數較多
  115.         uchar tmp  = 0;                                     //臨時變量，用于每個字顯示的次數
  116.         uint cols   = sizeof(disp);      //" 歡迎你來到桂林電子科技大學"共13個字符塊，+兩個清屏
  117.         uchar row  = 0;                                        //行選線
  118.         SCON       = 0x00;                             //串口工作模式0；移位寄存器方式 ，P3.1送移位脈沖，P3.0連接串行數據線
  119.
  120.         while(1)
  121.         {
  122.                  for(base=0;base<=cols-32;base=base+2) //-32目的是用于顯示最后一個字符后沒有亂碼出現
  123.                  {
  124.                          for(tmp=0;tmp<2;tmp++)       //每個字塊顯示5次
  125.                         {
  126.                                 for(row=0;row<16;row++)
  127.                                 {
  128.
  129.                                         MR    = 0;                        //清理行輸出，將移位寄存器的數據清0
  130.                                         MR    = 1;
  131.                                         ST_CP = 0;                        //上升沿，將數據鎖存
  132.                                         ST_CP = 1;
  133.                                         SBUF=disp[base+row*2];

  135.                                         while(TI==0);                //等待發送完畢，串口發送完畢后,TI==1；所以使其TI=1，停止中端
  136.                                         TI = 0;

  138.                                         SBUF=disp[base+row*2+1];
  139.                                         while(TI==0);                //等待發送完畢，串口發送完畢后,TI==1；所以使其TI=1，停止中端
  140.                                         TI  = 0;

  142.                                         ST_CP = 0;                        //上升沿，將數據鎖存
  143.                                     ST_CP = 1;
  144.                                         ROW   = row;            //行控制，使其點亮
  145.
  146.                                         delay1ms(3);                //3ms延時
  147.                                 }
  148.                         }
  149.                  }
  150.
  151.         }
  152. }
  153.

復制代碼
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩

相關帖子
回復

使用道具 舉報

沙發
ID:286641 發表于 2018-3-1 16:21 | 只看該作者
樓主是什么字模
