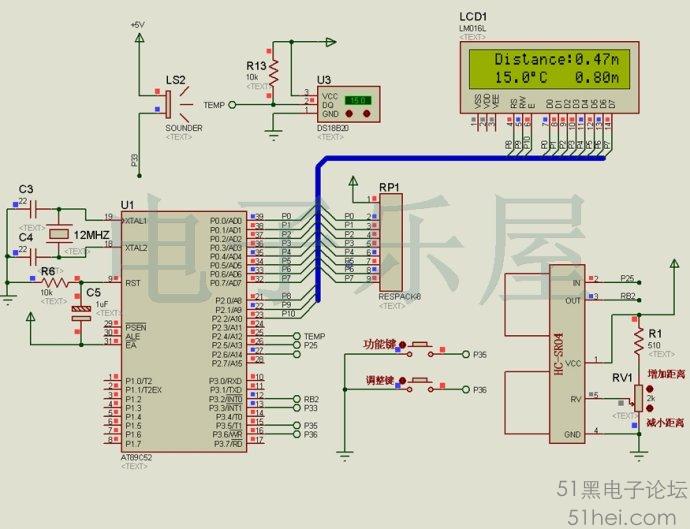

在回答PROTEUS中用什么元件模擬HC-SR04仿真這個問題時，首先說說HC-SR04實際中是如何工作的，HC-SR04在實際測距過程中，單片機是這樣控制HC-SR04模塊工作的：用其中的一個控制口發一個10US以上的高電平，同時在接收口等待高電平輸出，一有高電平輸出就開定時器計時，當接收端口檢測到低電平時，單片機就可以讀定時器的值，這個時間值就是此次測距獲得的時間，用這個時間就可以算出距離。模塊采用IO觸發進行測距，至少要給模塊送一個10us的高電平信號；模塊接收到觸發信號時自動發送8個40khz的方波，同時模塊輸出端變高高電平，并自動檢測是否有信號返回；如有回波信號返回時，模塊上的IO口輸出的高電平自動變?yōu)榈碗娖�，高電平持續的時間就是超聲波從發射到返回的時間，測量距離值=(高電平時間*聲速(340M/S))/2。這就是單片機控制HC-SR04模塊的測距過程。知道了這個原理后，回答PROTEUS中用什么元件模擬HC-SR04仿真就容易了。我們可以用一個延時元件模擬測中過程中超聲波發送后碰到物體產生回波的這一過程來實現。如下圖，HC-SR04仿真模塊是PROTEUS中所沒有的，這個元件需要自己動手畫一個，其內部封裝的是一個555時基電路，作用就是延時。用這個自己制作的HC-SR04仿真元件，較好的解決了PROTEUS中用什么元件模擬HC-SR04仿真這個問題。
對于PROTEUS中用什么元件模擬HC-SR04仿真，制作仿真元件為困難時，可到電子樂屋去看看，哪里有制作好的HC-SR04仿真元件。要了解超聲波仿真方面的內容，可看看下這這些文章：
用HC-SR04超聲波測距模塊51單片機超聲波測距proteus仿真
CX20106A超聲波測距板仿真
一體化超聲波測距仿真
倒車?yán)走_(dá)仿真
怎么樣進行超聲波測距仿真
|
|
