關于FPGA邏輯引腳分配錯誤：Can't place multiple pins assigned to pin location Pin ...
今天無聊，分享一下最近遇到的問題，解決方法，供大家遇到同樣的問題時，快速解決。
調試485板卡，編寫邏輯，用的控制芯片是EP3C16F484I7，當時硬件的原理圖不是我畫的，但是我需要編寫FPGA邏輯，編寫一部分邏輯后，我想簡單調試一下，所以分配了一下引腳，運行邏輯的時候。
開始以為是引腳分配有問題，后來仔細核對硬件后發現硬件引腳分配并沒有出現錯誤。排除了引腳非配錯誤的情況，我們仔細看上邊的報錯信息，意思是除了io_id[30]用到了引腳Pin_K22外，同時nCEO也用到了這個引腳Pin_K22，為什么會出現這樣的情況，我們知道FPGA基本上都是由SDRAM組成的，使用的時候必須將.sof當成proram進FPGA才能夠使用，所以FPGA保留了一些pin作為programming用，一旦FPGA經過program之后，這些pin就可以當成一般的I/O來使用，這些pin就是dual-purpose pin，所以遇到的問題就是我們用到的這個引腳是dual-purpose pin。
那么nCEO有什么用，每個FPGA都有nCE與nCEO兩個pin，在多個FPGA級聯的系統中，第一個FPGA的nCE接GND，而第一個FPGA的nCEO將連接到下一個FPGA的nCE,如此連接下來，直到最后一個FPGA時，可以將nCEO floating 或者當成普通I/O pin使用。而單片F(xiàn)PGA中， nCE直接接GND, nCEO可以直接floating或者直接當I/O pin使用。

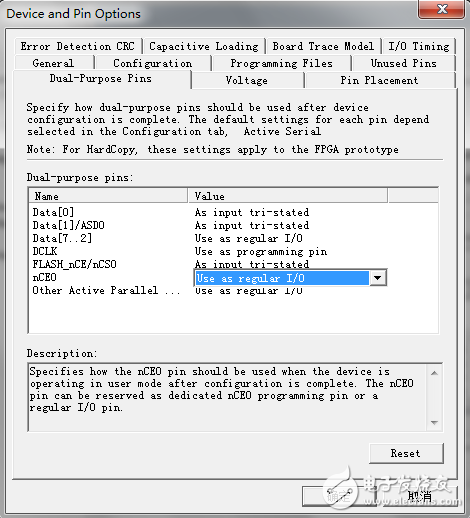

既然我們用的是單片F(xiàn)PGA為什么當成普通pin會報錯呢，主要是需要進行一下設置。
將nCEO設置為普通I/O pin這樣我們使用的時候，就不會報錯了。
|
