實記JLink刷固件方法

ID:110653 · 發表于 2016-3-30 15:55

最近J-Link調試程序，不知何故，USB報無法連接，試了別的電腦也是這樣。文件存于“百度網盤/05、組裝維修/4、單片機/1、JLink-ARM仿真器”下。
所有的操作基于WIN7 32位系統。
1、 segger官方網址https://www.segger.com/下載JLink驅動程序
1）輸入網址選擇Downloads，選擇J-Link/J-Trace：

2）點Download：

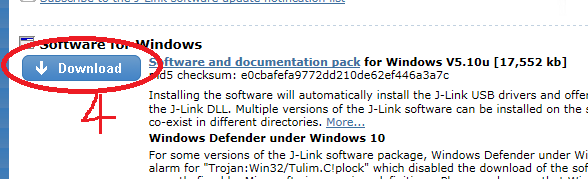

3）勾選5處：

2、ATMEL 官方網址http://www.atmel.com下載 AT91-ISP 下載軟件

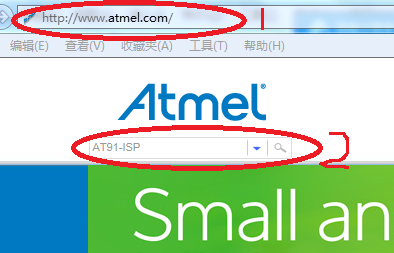

1）輸入AT91-ISP搜索：

2）點Download：

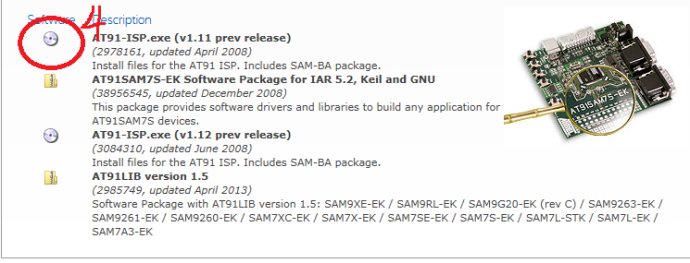

3）下拉進度條，點光盤：

安裝AT91-ISP.exe后，桌面如下圖：

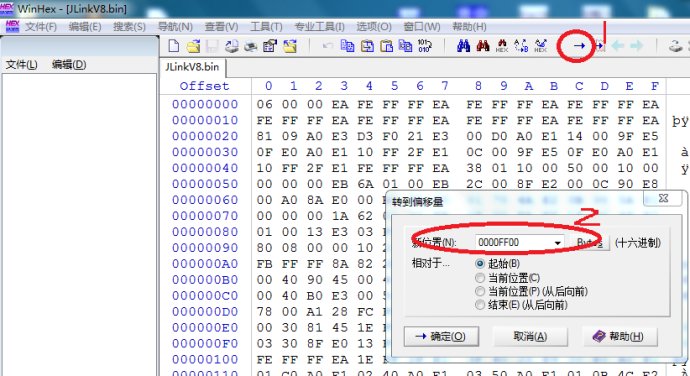

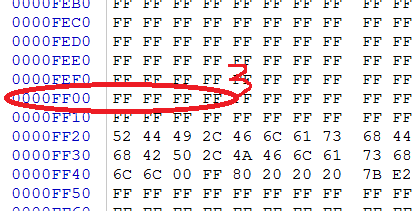

3、將原來V8.bin固件用Winhex打開，將0xff00為起始地址的4Bytes修改為0xFFFFFFFF,更新固件。

4、擦除芯片并進入編程模式
打開 JLINK 外殼，見到 JLINK 內部電路如下圖所示。
A = ERASE B = TST

使用 USB 線連接 JLINK 與 PC 機，以提供 JLINK 工作電源。
短接圖中 A 的兩個過孔約 5 秒。斷開 A 位置的兩個過孔的短接。然后拔掉 JLINK 與 PC間的 USB 線（注意先后順序）。
短接圖中,B 處的兩個過孔。
使用 USB 線連接 JLINK 與 PC 機，至少超過 10 秒后，拔掉 USB 線，停止給JLINK 供電（說明：請確保此過程中，圖中 B 處一直處于可靠的端接狀態）。
斷開圖中 B 處的短接。
上面的時間可適當加長，網上說法不一。
5、再次插上JLINK，電腦右下方會自動安裝驅動插入JLINK的USB線，此時應提示找到ATMEL AT91XXXX Test Board，一定要有這樣的提示，不然第6步中的WriteFlash按鈕將一直是灰色無效，切記。如果不是換別的電腦試。

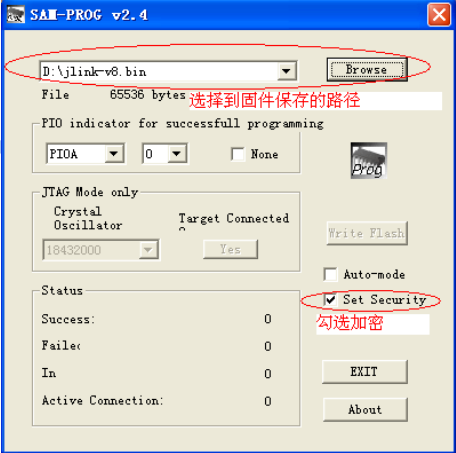

6、雙擊桌面上的SAM-PROG v2.4 圖標，運行 SAM-PROG v2.4 燒錄軟件，按下圖所示進行設置。

7、將 JLINK通過 USB 線與 PC 機連接。此時， SAM-PROG v2.4 軟件中的 WriteFlash按鈕將變?yōu)橛行�。�?font color="#FF0000">注意，先打開 SAM-PROG v2.4 再連接 JLINK與 PC 機）。點擊 Write Flash 按鈕，燒錄固件，待燒錄完成后,Active Connection：將變?yōu)?。拔掉 JLINK 與 PC 機之間的 USB 線。

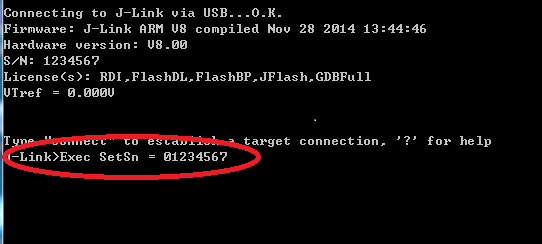

8、將 JLINK通過 USB 線與 PC 機連，打開第1步安裝的JLINK驅動中的J-LinkCommander，輸入下面的指令。
